Построение сети территориально-распределённых филиалов с применением DMVPN

Эффективная работа крупных организаций — коммерческих холдингов, финансовых и государственных структур — во многом зависит от возможности объединить распределённые филиалы в единую виртуальную защищённую сеть. Для этих целей зачастую используется топология звезда, где Hub — маршрутизатор в центральном офисе, Spoke — маршрутизатор в филиалах. Подразделения обмениваются данными с головным зданием через защищённые туннели.

Классическая реализация этой схемы на основе site-to-site VPN имеет серьёзный недостаток — статические туннели необходимо вручную настраивать для связи узлов с центральным офисом и между собой, что приводит к увеличению объёма конфигураций, количества настраиваемых устройств, времени внедрения и росту числа ошибок. В организациях с крупной разветвлённой инфраструктурой — например, в банковской сфере с десятками тысяч банкоматов, такие ограничения становятся критическими.

Эту задачу решает более универсальный и удобный метод построения виртуальной сети — использование технологии Dynamic Multipoint VPN (DMVPN), которую поддерживают сервисные маршрутизаторы серии ESR. В 3 квартале 2025 года линейку пополнили две высокопроизводительные новинки — ESR-3250 и ESR-3350. Рассмотрим наше решение подробнее.

С подробным дизайн-гайдом по созданию виртуальной сети на основе технологии DMVPN можно ознакомиться в разделе Eltex.Guides.

Архитектура решения

Для организации защищённых каналов связи между центральным офисом и удалёнными филиалами мы используем технологию DMVPN. Этот подход обеспечивает более масштабируемую и гибкую альтернативу традиционным связям site-to-site, сокращая объём ручных настроек и ускоряя развёртывание сети.

Ключевым преимуществом DMVPN является возможность устанавливать прямые динамические туннели между двумя Spoke-маршрутизаторами, обеспечивая оптимальный маршрут трафика внутри сети. Масштабирование сети происходит без необходимости вносить изменения на уже действующих маршрутизаторах: при добавлении нового узла конфигурируется только он сам. Технология также поддерживает динамическое назначение туннельных IP-адресов на Spoke-маршрутизаторах, что упрощает управление удалёнными точками.

DMVPN — это «сборная» технология, которая включает:

• IPsec – технология, которая реализует шифрование канала связи, что обеспечивает безопасную передачу данных между офисами;
• GRE-туннелирование – его использование осуществляет поддержку multicast и broadcast трафика в каналах связи между филиалами, что позволяет использовать всю широту сетевых протоколов, работающих в корпоративных сетях;
• NHRP – протокол, лежащий в основе технологии DMVPN, позволяющий минимизировать конфигурацию на маршрутизаторах в головном офисе, а также строить временные туннели между дочерними офисами. Это уменьшает нагрузку на маршрутизаторы в головном офисе и сокращает задержки в канале связи при коммуникации между офисами.

В DMVPN выделяют три типа взаимодействия Spoke и Hub – так называемые фазы.

DMVPN-Hub

Маршрутизаторы в роли DMVPN-Hub с точки зрения протокола NHRP выступают в роли NHS (Next Hop Server). Они принимают регистрации новых участников облака DMVPN и позволяют организовывать прямые туннели между участниками (Spoke-to-Spoke) во второй и третьей фазе. Таким образом, основная часть конфигурации NHRP на Hub связана с обработкой входящих обращений от Spoke-маршрутизаторов.

В составе комплексного решения по построению распределённой сети в роли Hub мы используем маршрутизаторы ESR-3250 и ESR-3350. При шифровании трафика они обеспечивают скорость передачи данных до 5,3 Гбит/с (ESR-3250) и 14,5 Гбит/с (ESR-3350) в режиме IMIX.

Обе модели во многом схожи между собой, но отличаются производительностью. ESR-3250 обеспечивает маршрутизацию и фильтрацию трафика на скорости более 50 Гбит/с, а ESR-3350 — более 100 Гбит/с.

Маршрутизаторы поддерживают коммутацию данных по меткам (MPLS), что позволяет строить MPLS-сети поверх DMVPN. Дополнительно устройства могут полноценно выполнять функции межсетевого экрана. Для этого реализован широкий набор механизмов безопасности (IPS/IDS, AppControl в Firewall, Web Filtering и др.)

Кластеризация осуществляется в режиме Active/Standby (1+1). Это обеспечивает непрерывную работу сервисов даже при отказе отдельных узлов.

Для администрирования доступны как классические инструменты (CLI, SNMP), так и система управления ECCM. Последняя автоматизирует конфигурирование, обновление ПО и мониторинг оборудования.

DMVPN-Spoke

Модели ESR-15^®, ESR-30, ESR-31 применяются в роли Spoke — для подключения небольших и средних филиалов. Они также поддерживают DMVPN, IPsec и MPLS, обеспечивая надёжную связь с центральным офисом.

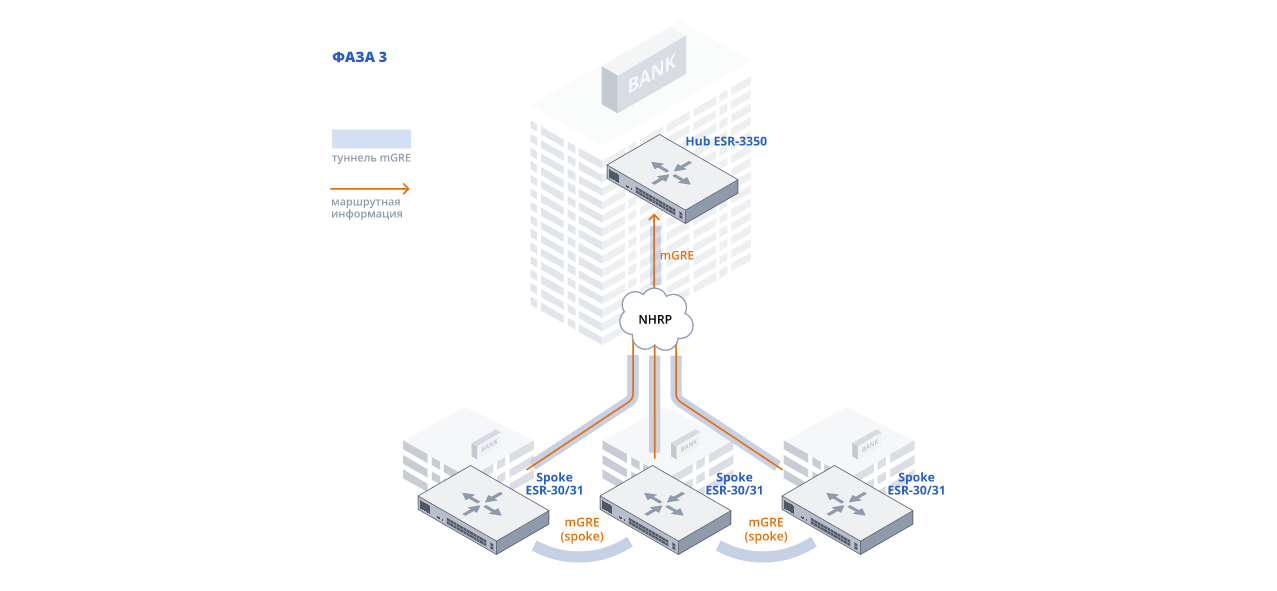

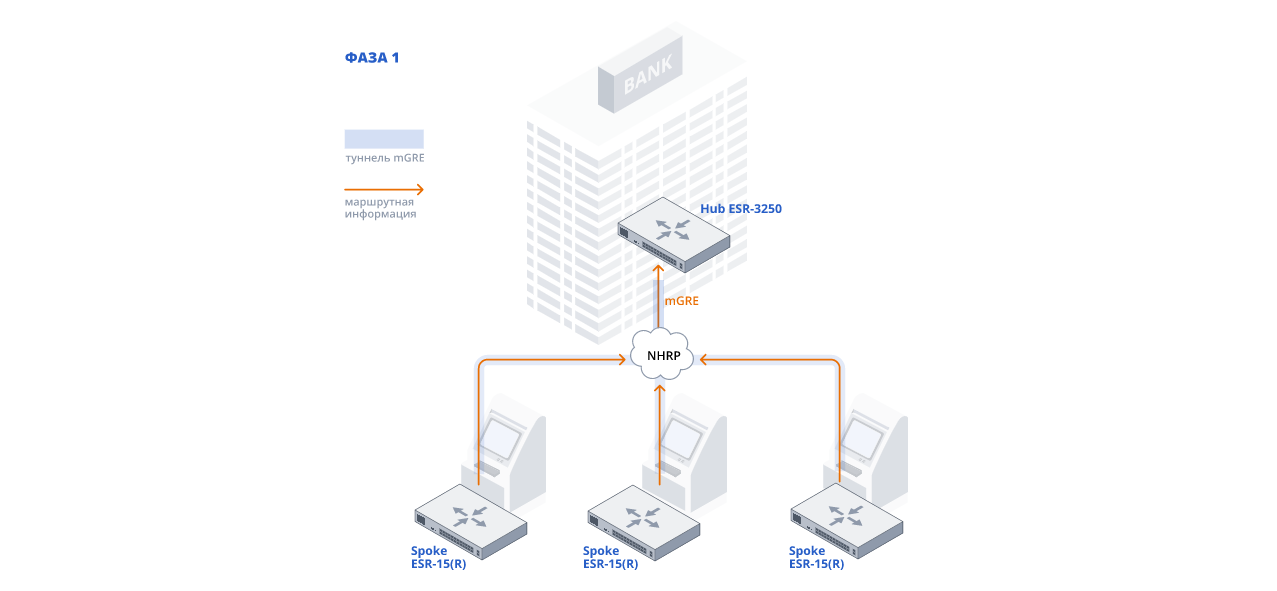

Хорошей иллюстрацией применения решения является банковский сектор, где необходимо объединить филиалы с центральным офисом и обеспечить безопасное подключение удалённых банкоматов к ЦОД. Рассмотрим, как это выглядит на примере.
