Построение сети передачи данных на промышленных объектах с помощью коммутаторов MES

Серия промышленных коммутаторов Eltex разработана с учётом требований индустриального сегмента. Мы системно развиваем линейку, регулярно обновляя ПО и расширяя модельный ряд.

Промышленные предприятия предъявляют особые требования к оборудованию сети передачи данных. Устройства работают в экстремальных условиях: широкие диапазоны температуры, вибрации, электромагнитные помехи, а также необходимость постоянного питания устройств. При этом сбои в работе подобных сетей даже на несколько десятков миллисекунд способны привести к авариям и миллиардным убыткам, которые в итоге обойдутся дороже, чем надёжный коммутатор.

Например, на нефтегазовых объектах данные о давлении и температуре в трубопроводах должны передаваться в систему мониторинга мгновенно. Если сигнал тревоги о скачке давления задержится всего на долю секунды, автоматика не успеет среагировать, и вместо плановой остановки произойдёт аварийный сброс или повреждение оборудования. Схожие риски характерны и для других отраслей: в машиностроении задержка в передаче данных от роботов-манипуляторов ведёт к браку и простоям линии, в железнодорожной отрасли – к сбоям в управлении светофорами и стрелками, в энергетике – к нарушению диспетчерского контроля и массовым отключениям.

Серия промышленных коммутаторов Eltex разработана с учётом требований индустриального сегмента. Мы системно развиваем линейку, регулярно обновляя ПО и расширяя модельный ряд.

Состав решения

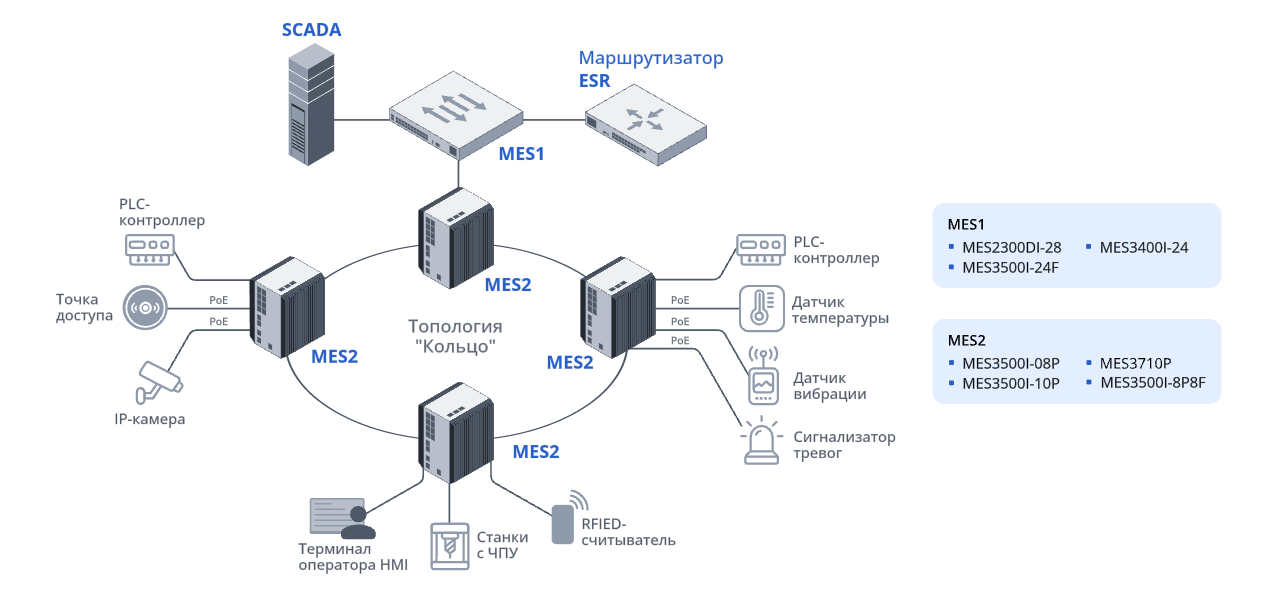

Серия промышленных коммутаторов MES включает оборудование для полевого уровня и уровня управления, а также модели с разной портовой ёмкостью, что закрывает широкий спектр задач.

Модели для уровня управления

Все коммутаторы стоечного исполнения поддерживают стекирование до 8 устройств. Оборудование не имеет вентиляторов и использует пассивную систему охлаждения. Бесперебойная работа поддерживается за счёт резервирования источников питания с возможностью горячей замены.

Устройства защищены от внешних воздействий: они вибростойкие, пылезащищённые, ударопрочные с классом защиты IP30. Диапазон рабочих температур составляет от –40 до +60 °C. Рабочая влажность – не более 80%.

Модели для полевого уровня

Питание осуществляется от двух источников постоянного тока. Возможна работа от сети 220 В при подключении внешнего блока питания DRS-270-56. Оборудование также оснащено системой пассивного охлаждения.

Коммутаторы для DIN-реек также обладают вибростойкостью, пылезащитой. Класс защиты – IP30. Диапазон рабочих температур – от –40 до +70 °C, рабочая влажность – от 5 до 95%.

Преимущества промышленных коммутаторов MES

При построении сети передачи данных на промышленном объекте важно не только обеспечить базовую передачу данных, но и гарантировать стабильную, безопасную и предсказуемую работу в любых условиях. В коммутаторах Eltex реализованы технологии, которые помогают строить отказоустойчивую инфраструктуру и поддерживать надёжную связь даже в критически важных сценариях эксплуатации.

Одна из особенностей оборудования – поддержка технологии VRF (Virtual Routing and Forwarding) для коммутаторов MES35xx-xx и MES2300DI-28. С её помощью на одном физическом устройстве можно создать несколько независимых таблиц маршрутизации и изолировать различные потоки трафика. Это исключает влияние одного вида трафика на остальные и помогает избежать перегрузок и аварий.

В серии MES35xx-xx и MES2300DI-28 поддержан набор L3-протоколов. Стоит выделить протокол PIM SM, за счёт которого появляется возможность трансляции мультикастовой рассылки. В случае с сетями в промышленном секторе это важно, например, для передачи сигнала тревоги с одного узла на остальные. Также поддержаны протоколы статической IP-маршрутизации, динамической маршрутизации (RIP, OSPF, BGP).

Управление оборудованием осуществляется через CLI, SSH, Telnet, а также через web-интерфейс, что делает процесс настройки более удобным.

Сбор статистики и анализ производительности реализован через протокол SNMP: он позволяет получать данные о загрузке процессора, использовании оперативной памяти, температуре устройства и других ключевых параметрах. Пользователи могут получать статистику по каждому интерфейсу, отслеживать трафик с помощью протоколов RMON и SMON.

Планы разработки

Развитие серии промышленных коммутаторов MES продолжается в соответствии с актуальными требованиями рынка. В ближайшие два года мы планируем расширение модельного ряда и внедрение новых функций.

Ожидаемые модели:

• MES3500I-24F – 3 квартал 2025 года (интерфейсы – 20х1G SFP, 4х1G Combo, 4х10G SFP+; пропускная способность – 128 Гбит/с; питание – 2 сменных БП)
• MES3500I-8P8F – 3 квартал 2025 года (интерфейсы – 8х1G PoE/PoE+, 8х1G SFP, 2х10G SFP+; пропускная способность – 72 Гбит/с, питание – DC)
• MES3510S-08P – 1 квартал 2026 года (интерфейсы – 8x1G PoE/PoE+, 4xSFP; пропускная способность – до 24 Гбит/с; питание – DC)
• MES3510DS-24F – 2 квартал 2026 года (интерфейсы – 16x1G SFP, 8x1G Combo, 4x10G SFP+; пропускная способность – до 128 Гбит/с; питание – 2 сменных БП)

Для моделей MES3510S-08P и MES3510DS-24F ведётся реализация следующих протоколов и технологий, используемых для организации сети передачи данных на промышленных объектах:

• PTP (IEEE 1588v2) – для высокоточной синхронизации времени между устройствами;
• SyncE – для передачи стабильного синхросигнала на физическом уровне и повышения точности синхронизации времени по протоколу PTP;
• PRP и HSR – для обеспечения резервирования каналов передачи данных без потери пакетов (с нулевым временем переключения) при сбоях. При использовании HSR коммутатор MES3510S-08P может работать в ролях RedBox и QuadBox, что исключает потребность в поиске дополнительного оборудования.
