Описание
В удалённых и труднодоступных точках – на промышленных объектах, в условиях сложного климата и рельефа – прокладка волоконно-оптических линий передачи зачастую экономически нецелесообразна или технически невозможна. Эффективным решением построения сети становится беспроводной широкополосный доступ (БШПД) – технология, которая позволяет организовывать радиоканалы для связи между территориально распределёнными узлами. Такая инфраструктура обеспечивает высокую скорость передачи данных по Wi-Fi, характеризуются надёжной защитой от несанкционированного доступа и возможностью масштабирования без прокладки физического кабеля.
Сети БШПД широко применяются в нефтегазовой и горнодобывающих отраслях, где критично наладить контроль за объектом, дистанционное управление стационарными и подвижными комплексами, организовать систему видеонаблюдения и другие элементы безопасности. Благодаря автономности и гибкости, решение также используется в вахтовых посёлках, экспедиционных лагерях, на фестивалях и туристических участках в труднодоступной местности.
Eltex предлагает комплексный подход для построения сети широкополосного доступа по схемам «точка-точка» (PTP) и «точка-многоточка» (PMP). Решение строится на базе беспроводных мостов, базовых и абонентских станций.
Архитектура решения
В решении применяется линейка БШПД-оборудования, которую мы развиваем более десяти лет. В 2025 году в релиз выходят устройства третьего поколения на базе Wi-Fi 6 и Wi-Fi 6E – это результат многолетней практики, регулярных нагрузочных, климатических и испытаний на дальность, а также обратной связи от партнёров после эксплуатации предыдущих моделей серии.
Все устройства серии поддерживают программную настройку режима работы – точка доступа PTP, точка доступа PMP и клиент. Это обеспечивает универсальность в построении различных сетевых топологий. Основные улучшения в третьем поколении касаются как аппаратной платформы, так и логики работы.
В базовых и абонентских станциях третьего поколения мы отказались от классической Wi-Fi-модели и реализации Polling, осуществив поддержку собственного протокола TDD (Time Division Duplex). Это технология, при которой передача и приём данных происходят на одной и той же частоте, но попеременно во времени. Сеанс связи делится на короткие временные интервалы – таймслоты, каждый из которых отводится либо под передачу, либо под приём. Длительность таймслота измеряется в миллисекундах. Такой подход позволяет гибко управлять ресурсами радиоканала в зависимости от текущей нагрузки, обеспечивает равномерное распределение времени между абонентами или гарантированную полосу канала абонентам и предсказуемое поведение сети даже в условиях нестабильного трафика. Это особенно важно в беспроводной архитектуре PMP, где трафик может быть несимметричным (например, при передаче видеопотока от клиентов к базовой станции).
Рассмотрим другие характеристики каждой модели оборудования БШПД третьего поколения в следующем разделе.
Беспроводные мосты

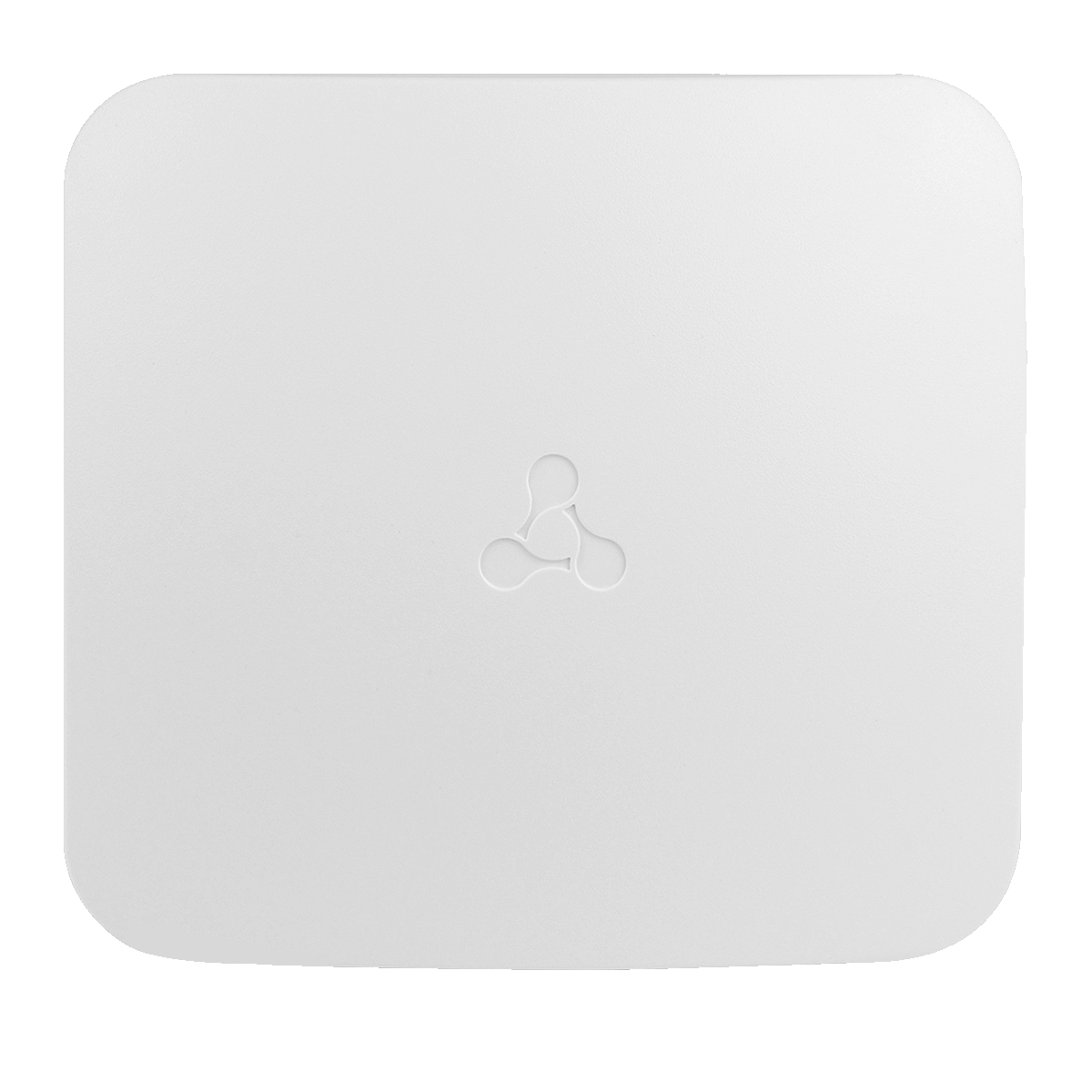

Новое поколение представлено радиомостомами WB-3P-PTP2, WB-3P-PTP5 и WB-3P-PTP6 – это высокопроизводительные решение с поддержкой Wi-Fi 6/6E, работающие в диапазонах 2.4, 5 и 6 ГГц соответственно. Они подходят для построения каналов связи между объектами с прямой видимостью друг на друга на расстоянии до 8 км для 2.4 ГГц и 34 км для 5/6 ГГц при использовании офсетной параболической антенны. Крепление осуществляется на мачту или стену. Недавний релиз – беспроводной мост WB-3P-PTP6. Ниже представлены его ключевые характеристики.
Базовые станции

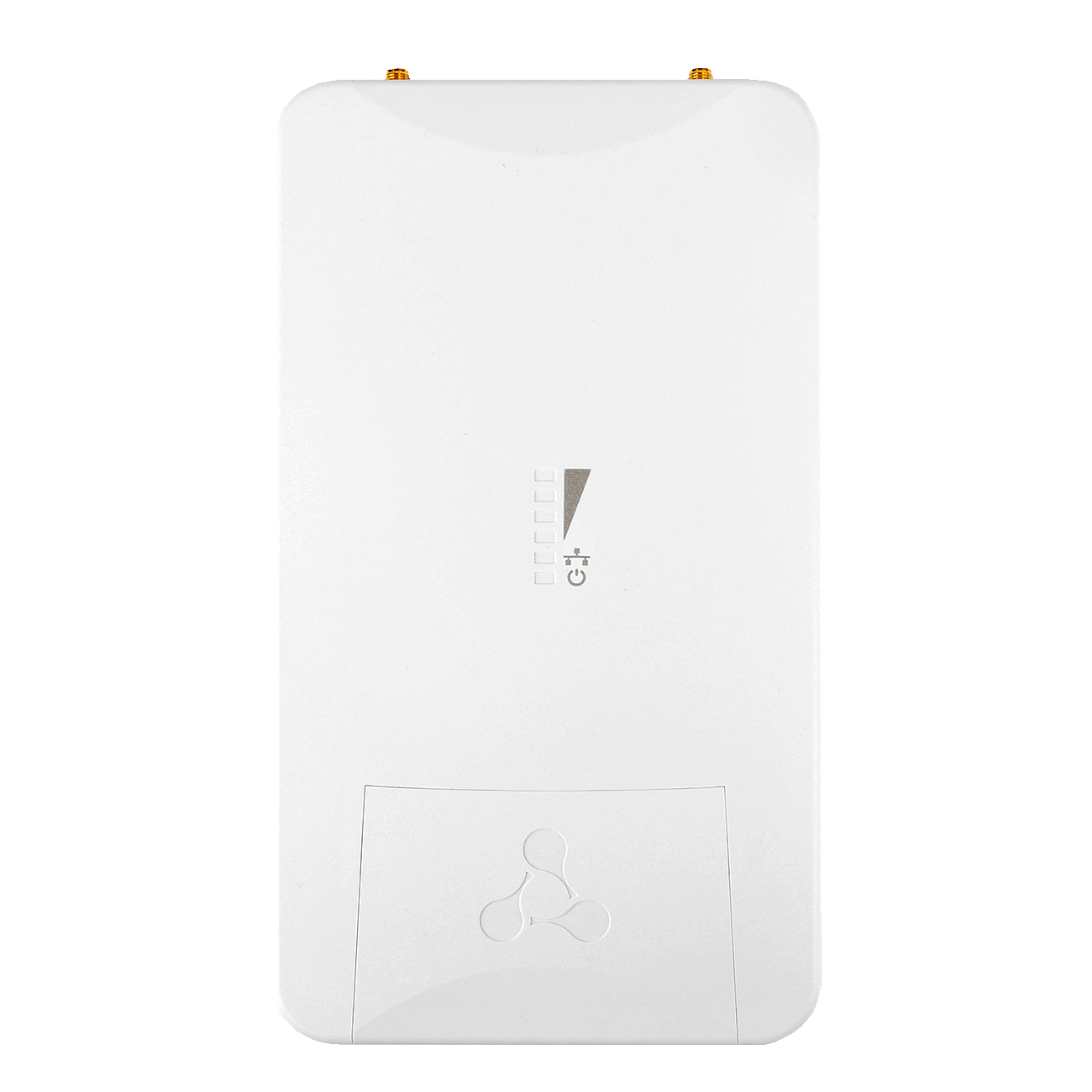

Базовые станции WOP-3ax-LR5 и WOP-3ax-LR6 используются для организации последней мили в частных секторах и коттеджных посёлках, для подключения удалённых зданий на промышленных и сельскохозяйственных объектах, на временных площадках, в карьерах, вахтовых посёлках, а также в курортной инфраструктуре. Модельный ряд также поддерживает стандарт Wi-Fi 6/6E. Релиз устройств ожидается в третьем квартале 2025 года.
Абонентские станции

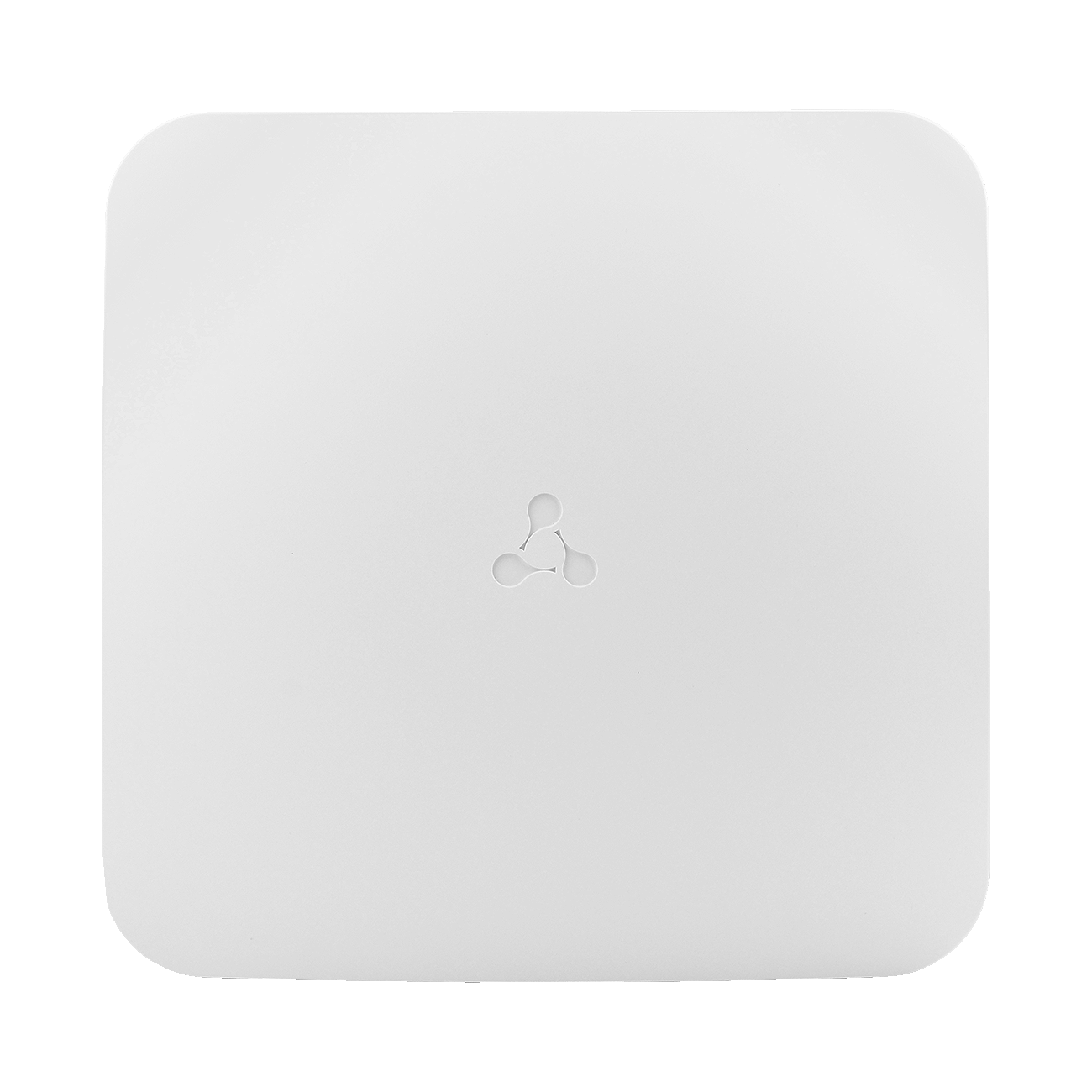

WB-3P-LR5 и WB-3P-LR6 – оконечные устройства для построения сети беспроводного широкополосного доступа. Абонентские станции принимают сигнал от базовых, обеспечивая доступ в сеть для конечных устройств: IP-камер, платёжных терминалов, датчиков, шлюзов и другого оборудования. Поддерживают стандарт Wi-Fi 6/6E. Сейчас оборудование находится в разработке, серийное производство будет запущено до конца 2025 года.

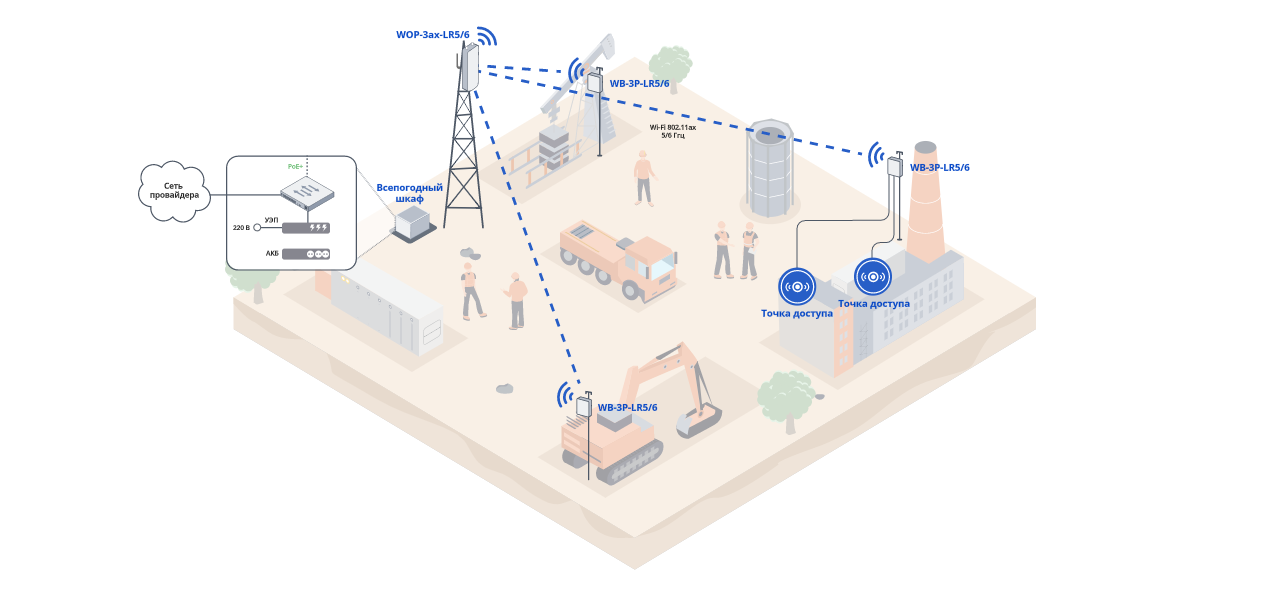

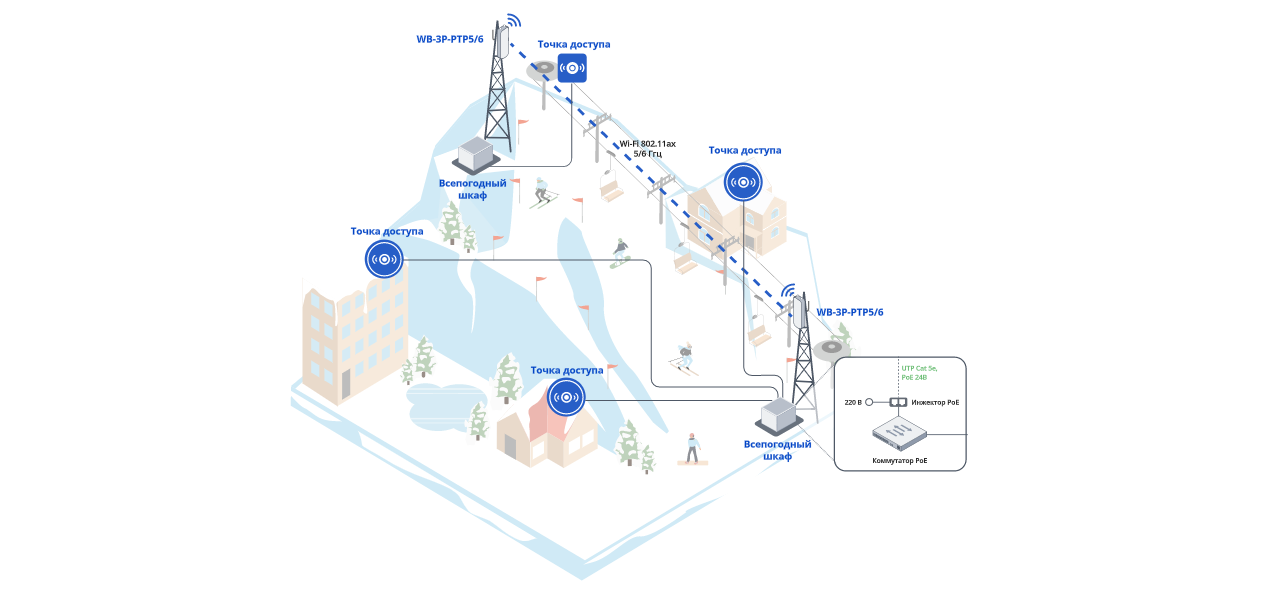

Устройства линейки Eltex можно использовать в составе комплексных решений. Беспроводные мосты, базовые и абонентские станции дополняют друг друга: вместе они позволяют строить распределённые сети в самых разных условиях. Разберём типовые сценарии на примере сети БШПД на горнолыжном курорте (по схеме PTP) и на участке добычи полезных ископаемых (по схеме PMP).
Общая схема решения
