Построение корпоративной магистральной сети на базе маршрутизаторов ME

Eltex предлагает решение для организации корпоративной транспортной сети

Описание

Крупные организации с десятками филиалов или производственных площадок ежедневно обмениваются терабайтами данных. Этот массив проходит по магистральной сети предприятия, которая обеспечивает путь для обмена информацией между подразделениями, а также предоставляет подключение к сети интернет. Надёжность и предсказуемость работы этой среды зависит от оборудования, на котором она построена.

Для организации корпоративной сети мы предлагаем рассмотреть решение с использованием магистральных маршрутизаторов серии ME. Оборудование поддерживает построение IP/MPLS-сетей, функции Multicast, QoS, GR и многое др. Разберёмся, как выглядит инфраструктура с использованием ME.

Архитектура решения

Магистральные маршрутизаторы ME

В основе лежат магистральные маршрутизаторы серии ME. Линейка представлена модульными (шасси) и фиксированными моделями. Для построения корпоративных сетей, как правило, применяют последние – это модели ME5210S, ME5200S. Они компактнее, экономичнее и при этом обеспечивают производительность, достаточную для построения магистрали, например, крупного холдинга. В случае, если требуются более производительные маршрутизаторы, то также можно рассмотреть модели ME5000M, ME6008 (в разработке).

Ключевая возможность маршрутизаторов – поддержка технологии Multiprotocol Label Switching (MPLS). Эта технология позволяет выстраивать производительные, отказоустойчивые и масштабируемые корпоративные сети и создавать безопасные, изолированные виртуальные частные сети (L2VPN/L3VPN).

На оборудовании Eltex реализован полный набор современных протоколов динамической маршрутизации: OSPF, IS-IS, BGP, а также поддержка статической маршрутизации. Применяются возможности Traffic Engineering, что помогает гибко управлять потоками данных и балансировать нагрузку в соответствии с требованиями SLA.

Для обеспечения отказоустойчивости задействована технология Graceful Restart. Она сохраняет состояние сессий и минимизирует потери при переключениях. Магистральные маршрутизаторы ME поддерживают развитые механизмы QoS, которые позволяют гибко управлять классами трафика и обеспечивать стабильную работу критически важных сервисов.

Для повышения отказоустойчивости маршрутизаторы ME поддерживают MLAG, позволяющий резервировать соединения и сохранять доступность сервисов при сбоях.

Маршрутизаторы ME поддерживают ряд функций, востребованных в специализированных корпоративных сценариях. Например, в промышленных сетях с распределённой структурой критична точная синхронизация времени – для этого предусмотрены стандарты PTP (IEEE 1588v2) и SyncE. Для компаний, развивающих собственные дата-центры, поддержан EVPN/MPLS, что упрощает включение ЦОД в магистраль и обеспечивает взаимодействие с остальной корпоративной инфраструктурой.

Реализация NETCONF обеспечивает удобный мониторинг и автоматизацию управления оборудованием. Благодаря этому маршрутизаторы ME легко встраиваются в современные системы управления и делают эксплуатацию сложной сети более эффективной.

Коммутаторы MES

Для организации внутренней инфраструктуры филиалов применяются коммутаторы Eltex серии MES. Это развитая линейка устройств, включающая решения для всех уровней – от доступа и агрегации до ядра. Они интегрируются с маршрутизаторами ME, формируя единое сетевое пространство.

В нашем решении на уровне агрегации используется оборудование серии MES53(54)xx-xx. Производительность оборудования из этой линейки достигает 3,6 Тбит/с, что позволяет обслуживать ресурсоёмкие сервисы и обрабатывать значительные объёмы трафика. Для уровня доступа мы рекомендуем решения серии MES2300-xx с пропускной способностью до 176 Гбит/с Поддержка стекирования до 8 устройств позволяет строить отказоустойчивую архитектуру с возможностью централизованного управления.

Система управления сетевым оборудованием ECCM

Для управления и эксплуатации инфраструктуры используется система Eltex Cloud Configuration Manager (ECCM). Она даёт администраторам централизованный контроль над сетью: визуализацию топологии, автоматизацию процессов конфигурирования и обновления ПО, ведение учёта парка оборудования (инвентаризация). Это упрощает управление корпоративной сетью и снижает операционные затраты на обслуживание.

Общая схема решения

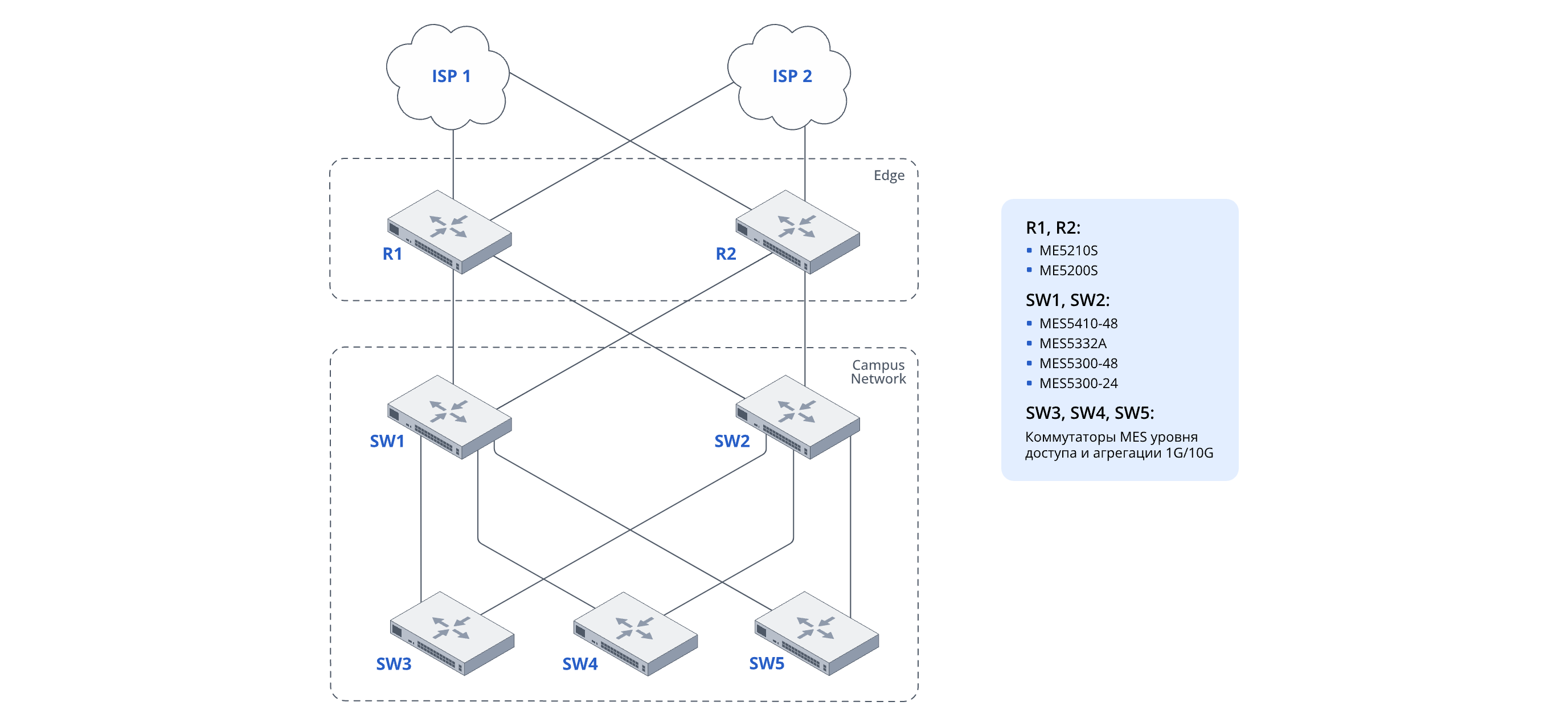

Рис. 1 Корпоративная сеть с подключением к магистрали провайдера с помощью магистральных маршрутизаторов ME

На представленной схеме показан пример организации сети для одного филиала корпорации. При необходимости решение легко масштабируется.

На уровне филиала у клиента располагаются коммутаторы MES с высокой пропускной способностью – от 1G до 10G. Они формируют локальную сеть внутри офиса. Эти коммутаторы обеспечивают подключение оконечных устройств: рабочих мест сотрудников (компьютеры, IP-телефоны, принтеры и т. п.), точки доступа Wi-Fi, IP-камеры для видеонаблюдения и другие устройства.

Коммутаторы уровня агрегации принимают трафик от устройств доступа и готовят его для передачи в магистраль. Для этой цели применяются устройства с высокой пропускной способностью – например, MES5332A (640 Гбит/с), MES5300-24 (1,68 Тбит/с), MES5300-48 (2,16 Тбит/с), MES5410‑48 (3,6 Тбит/с).

На границе сети, между корпоративной локальной инфраструктурой и внешним миром (включая интернет и другие филиалы), располагаются магистральные маршрутизаторы ME. Для крупного корпоративного сегмента мы рекомендуем использовать модели ME5210S или ME5200S.

Сеть филиала соединяется с магистралью корпорации через маршрутизаторы ME. Оборудование обеспечивает:

● высокую производительность;

● горизонтальное и вертикальное масштабирование: возможность добавления новых узлов и увеличения мощности существующих для поддержки роста числа пользователей и трафика;

● построение корпоративной MPLS-сети для организации L2VPN/L3VPN между распределёнными офисами;

● резервирование: обеспечение дублирования критически важных компонентов (например, серверов, маршрутизаторов, каналов связи);

● приоритизацию трафика: обеспечение приоритета для критически важных сервисов;

● гарантированную полосу пропускания: выделение ресурсов для определённых типов трафика.

Каждый филиал можно подключать к магистрали по аналогичной схеме. При расширении сети магистральные маршрутизаторы поддерживают большое количество подключений, обеспечивая высокую производительность и предсказуемость работы всей корпоративной инфраструктуры.
