Описание
Радиосигналы непредсказуемы: их качество зависит от рельефа местности, помех от соседних передатчиков, погодных условий и других факторов. Для инженеров беспроводных сетей широкополосного доступа это означает, что необходимо постоянно держать руку на пульсе и отслеживать все показатели. Такая инфраструктура распределена по разным площадкам, и её администрирование может быть неудобным.
Поэтому в БШПД-сетях зачастую необходима платформа, которая помогает следить за всем парком оборудования. В экосистеме Eltex такую функцию берёт на себя Eltex Cloud Configuration Manager (ECCM). Программное обеспечение позволяет наблюдать за устройствами и обновлять ПО из единой точки. Рассмотрим особенности решения.
Архитектура решения
В текущей версии ECCM основной функционал для администрирования БШПД-сетей – контроль состояния устройств с возможностью построения карты сети.
Сейчас в системе поддержана работа беспроводных мостов Eltex: WB-3P-PTP2, WB-3P-PTP5, WB-3P-PTP6. Мы регулярно расширяем перечень совместимого оборудования и готовы добавлять поддержку новых моделей по запросу заказчиков.
Работа с системой осуществляется через удобный и интуитивно понятный веб-интерфейс.
Мониторинг оборудования
ECCM обеспечивает весь необходимый функционал для наблюдения за радиосегментом. Система собирает ряд метрик:
- доступность устройства и статусы соединений;
- уровень сигнала (RSSI), отношение сигнал/шум (SNR);
- канальные скорости передачи и приёма, качество соединения;
- ширину и занятость канала;
- режим работы IEEE 802.11;
- расстояние между радиомостами или между точкой доступа и клиентским устройством;
- статистику нагрузки интерфейсов и динамику изменений параметров;
- ошибки интерфейсов и состояние радиолинка в реальном времени.
Сбор метрик важен, но не менее важно, непрерывно следить за ними. ECCM избавляет от этой потребности. Ведь у нас есть более 30 преднастроенных событий и проблем, связанных с параметрами беспроводного канала. В случае ухудшения качества соединения мы автоматически предупредим администратора о надвигающейся проблеме.
Система работает с большими объёмами данных по SNMP и Syslog, автоматически фильтрует и агрегирует сообщения, формирует события. В случае ошибки ECCM отправляет уведомление в веб-интерфейсе, по e-mail или в Telegram.
Топология сети
Одна из ключевых особенностей системы – возможность построения карты сети. Такой механизм позволяет администраторам лучше ориентироваться в обширном парке устройств.
Топология выстраивается на основе протокола LLDP. В ECCM определяются связи между оборудованием. Нажав на устройство, можно сразу посмотреть основную инвентарную информацию.
Все ошибки обозначаются на карте цветом. Например, голубой – сигнализирует об исправной работе оборудования, а красный – о наличии проблемы. С выходом новых версий мы поддерживаем другие цветовые индикации. Например, в версии 2.5 мы добавим оранжевый цвет, сигнализирующий о некритичных проблемах на линке, а также серый – для тех случаев, когда информация о линке не получена.
Для БШПД-сегмента карта наглядно отражает расположение радиомостов и подключённых клиентских беспроводных устройств. При необходимости также можно добавить ШПД-оборудование.
Карточка устройства
Каждое устройство в ECCM имеет собственную детализированную страницу, где доступен просмотр основной информации. Администратор может отследить:
- радиоинтерфейс: работа в режиме 802.11, используемый канал, ширину канала, мощность;
- графики качества связи: RSSI, SNR, пропускную способность, скорость передачи и приёма данных;
- утилизацию канала и динамику нагрузки;
- информацию о клиентах, подключённых к радиомосту;
- расстояние между точками доступа.
Отдельная вкладка отображает активные проблемы и историю событий.
Управление обновлениями
В ECCM предусмотрен централизованный подход к работе с обновлениями. Администратор может запускать обновления сразу для большого числа устройств, опираясь на заранее подготовленные шаблоны и политики.
Все версии ПО остаются в общем хранилище, откуда их можно применять или переключать по мере необходимости.
Самоуправляемое решение с модулем Peeper
Для стабильной работы всей инфраструктуры необходимо также контролировать состояние серверной среды, где работает ECCM. В нашем решении это делается с помощью модуля Peeper. Он контролирует состояние серверной среды, где работает ECCM: отслеживает параметры программных решений Eltex, контейнеров и баз данных, собирает технические метрики и фиксирует любые отклонения в работе.
Администратор получает целостное представление о работе инфраструктуры. Таким образом обеспечивается наблюдаемость не только за оборудованием, но и за самой платформой ECCM. Подробно о возможностях Peeper мы рассказали в отдельном материале.

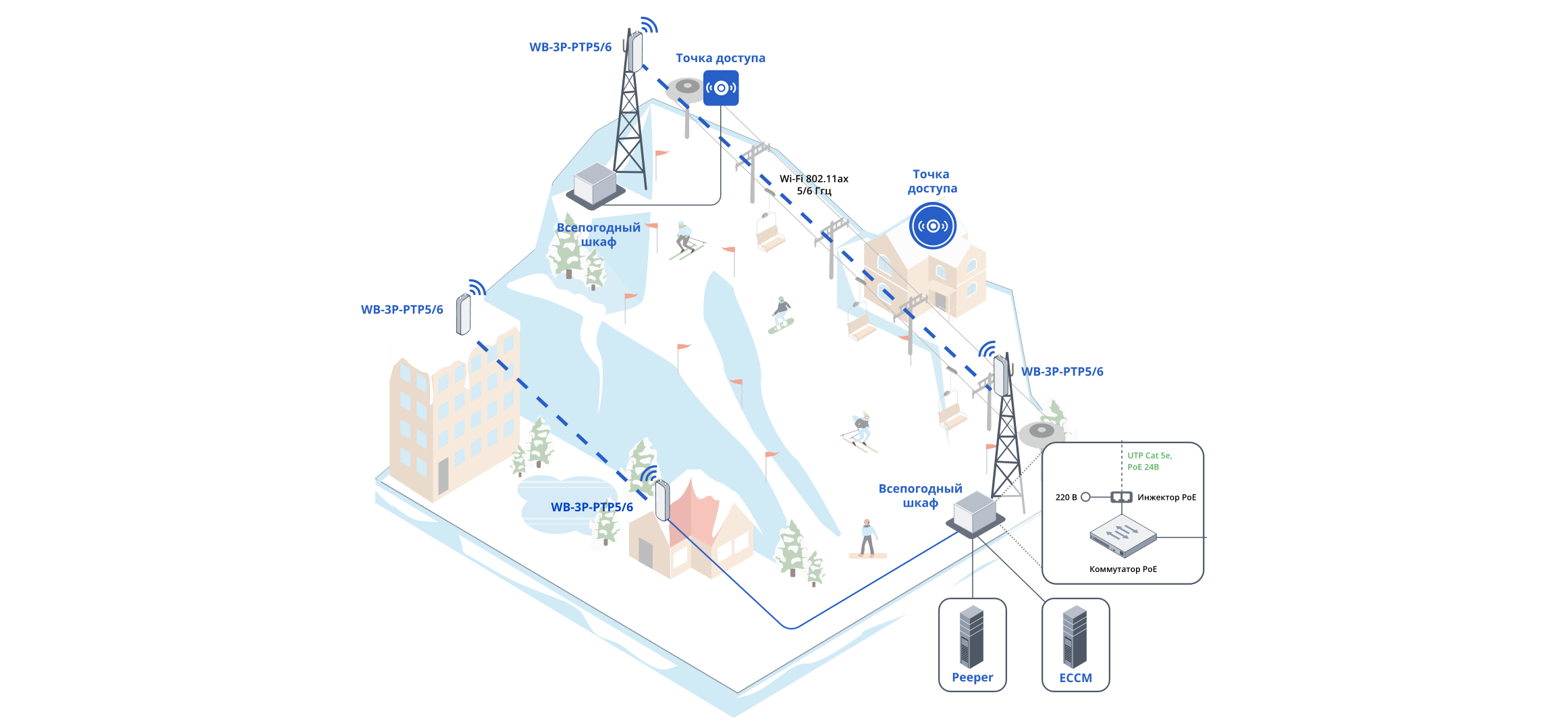

Общая схема решения
