Комплексное решение для построения MPLS-сети операторов связи

Магистральная сеть оператора связи формирует основу для взаимодействия абонентов. В качестве основных сервисов определяются доступ в интернет, телевидение, передача голосового и видео-трафика. Для бизнес-сегмента выделяются также доступ к сети интернет, L2VPN и L3VPN сервисы.

Таким образом операторы выделяют основные требования к магистральным маршрутизаторам, такие как высокая производительность, надёжность и масштабируемость. Для решения данных требований предлагается использовать линейку магистральных маршрутизаторов ME, которые поддерживают технологию MPLS. Разберём состав решения подробнее.

Архитектура решения

Маршрутизаторы Eltex серии ME предназначены для магистральной части сети. Линейка включает модели в фиксированном исполнении и модульные шасси.

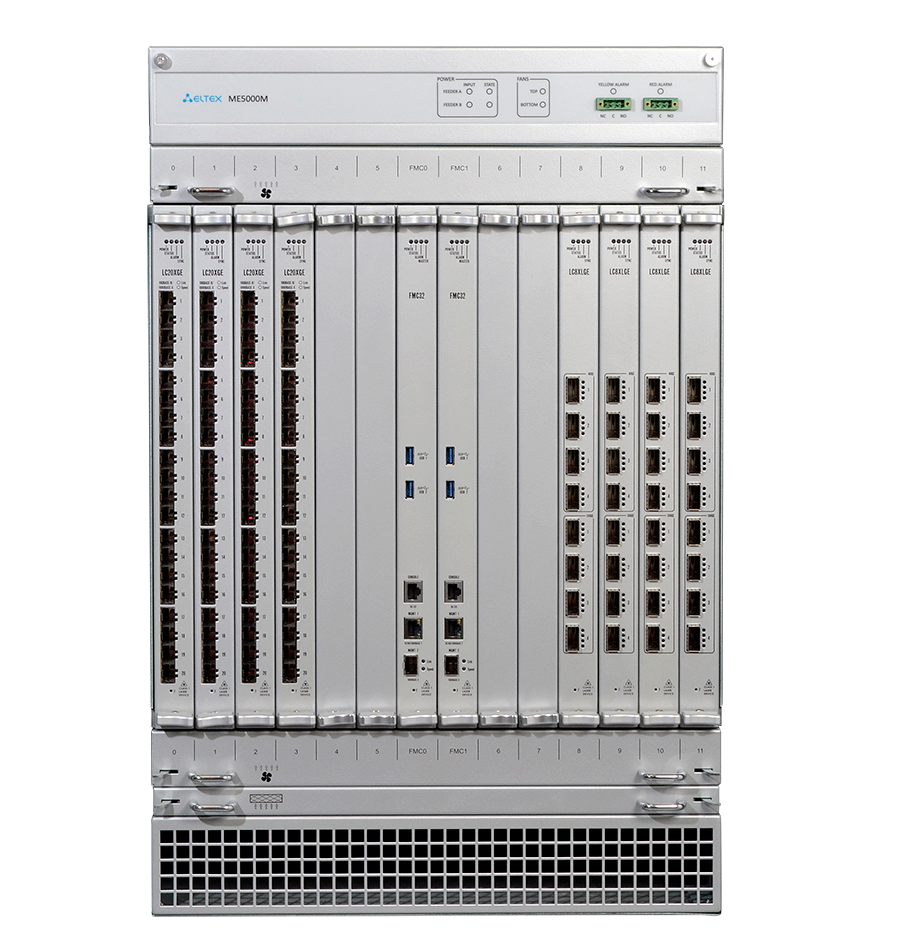

Модульные маршрутизаторы ME

Модульные шасси – это полноценные платформы для построения ядра сети, где важно обеспечить масштабируемость и надёжность. Выполнены в стандартном 19″ евроконструктиве (15U) и позволяют формировать конфигурацию под конкретные задачи, а также наращивать производительность. В них предусмотрены слоты для модулей управления и коммутации FMC, линейных карт LC, а также сервисных, процессорных и вентиляционных модулей.

Фиксированные маршрутизаторы ME

В серии фиксированных моделей представлены устройства для разных уровней сети – доступа и агрегации. Некоторые устройства могут использоваться в качестве транспорта Mobile Backhaul в сетях мобильных операторов или на уровне Cell Site Gateway в мобильных сетях 5G.

Линейку фиксированных маршрутизаторов в будущем пополнят ещё две модели. Для уровня доступа мы разрабатываем ME2100 (порты: 4x100G и 16х25G), для агрегации – ME3005 (порты: 6x100G и 32x25G).

Функционал оборудования

Маршрутизаторы серии ME не используют программную обработку трафика – они нацелены на аппаратную коммутацию wire-speed. В устройствах используются чипы для обработки трафика ASIC и специализированные процессоры с типом памяти TCAM – он обеспечивает требуемый объём FIB-таблиц.

Оборудование поддерживает все современные протоколы динамической маршрутизации: BGP, RIP, IS-IS, OSPF, а также MPLS и Traffic Engineering, которые позволяют строить маршруты с учётом загрузки и требований к SLA. Полноценная реализация L2VPN/L3VPN даёт гибкость при подключении корпоративных клиентов. Масштабируемый QoS помогает значительно терминировать количество клиентских сервисов.

Надёжность и отказоустойчивость реализуется благодаря функциям быстрого детектирования и сходимости. Это в первую очередь протокол BFD, который детектирует отказы, а также LFA/FRR – набор технологий для быстрой перемаршрутизации.

Маршрутизаторы серии ME соответствуют международным стандартам (3GPP, ITU, IEEE), могут использоваться в мультивендорных сетях, а также сертифицированы для использования в проектах любого масштаба, включая внедрение в мобильные сети 5G.

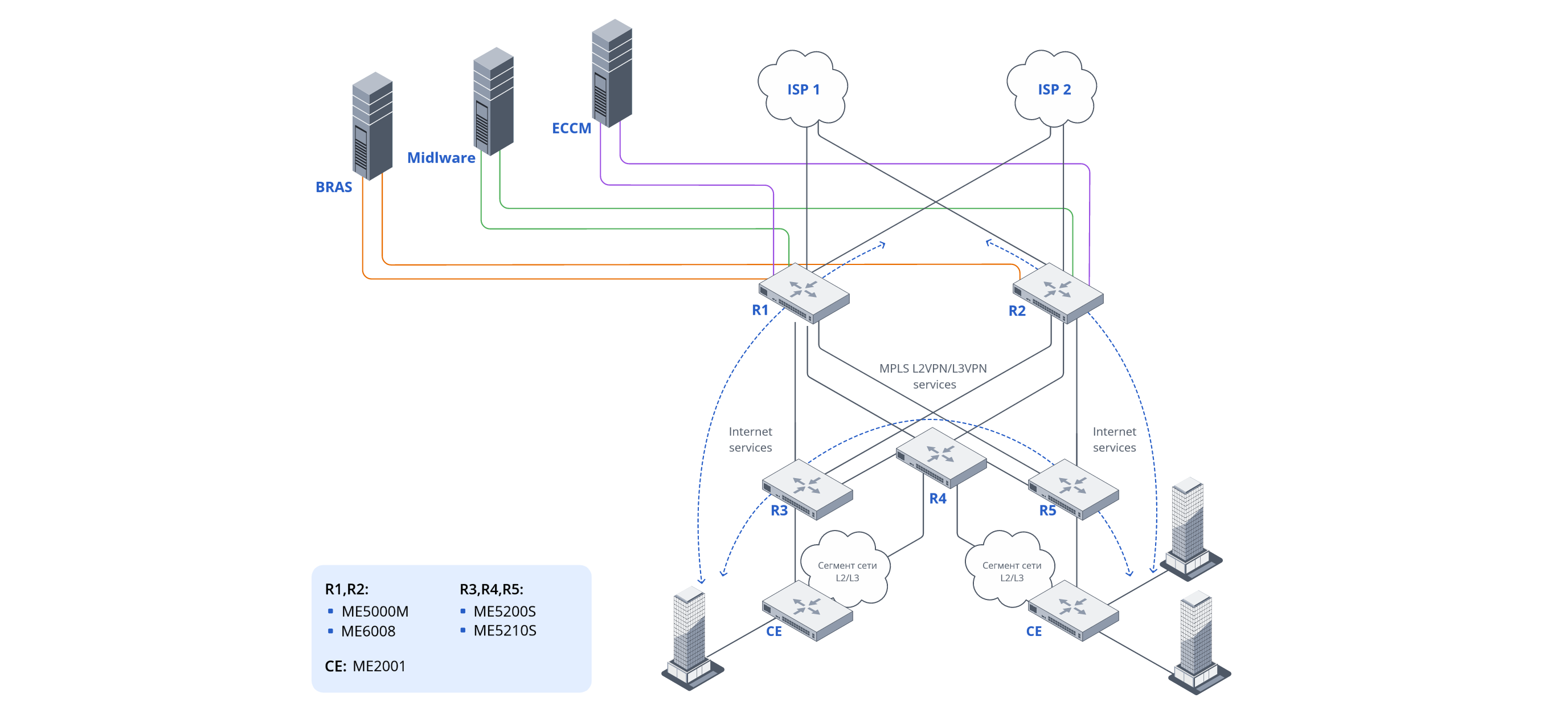

Поддержка многопротокольной маршрутизации по меткам – главная особенность всей линейки оборудования. Разберём классическую схему построения MPLS-сети с использованием магистральных маршрутизаторов ME.

Система управления сетевым оборудованием ECCM

Для упрощения развёртывания сети и администрирования используется ECCM (Eltex Cloud Configuration Manager). Это централизованная система управления, которая позволяет видеть полную топологию сети, контролировать состояние всех устройств, разграничивать доступ по ролям, фиксировать действия администраторов и оперативно обновлять оборудование. ECCM автоматизирует рутинные процессы, что упрощает эксплуатацию операторской инфраструктуры.
