Сети ЦОД на базе коммутаторов MES

Современные дата-центры – мощные платформы, обслуживающие критически важные приложения и сервисы. И от того, насколько производительная и надёжная сетевая инфраструктура их обеспечивает, зависит непрерывность бизнес-процессов и качество предоставляемых услуг.

Мы предлагаем современный подход для создания сетей ЦОД на основе концепции IP-фабрики. Решение охватывает ключевые элементы сети ЦОД для транспорта данных:

• коммутаторы Eltex старшей линейки MES5xxx;
• программная система ECCM для управления инфраструктурой.

Подробный гайд по дизайну IP-фабрики на базе наших решений вы можете посмотреть здесь.

Архитектура решения

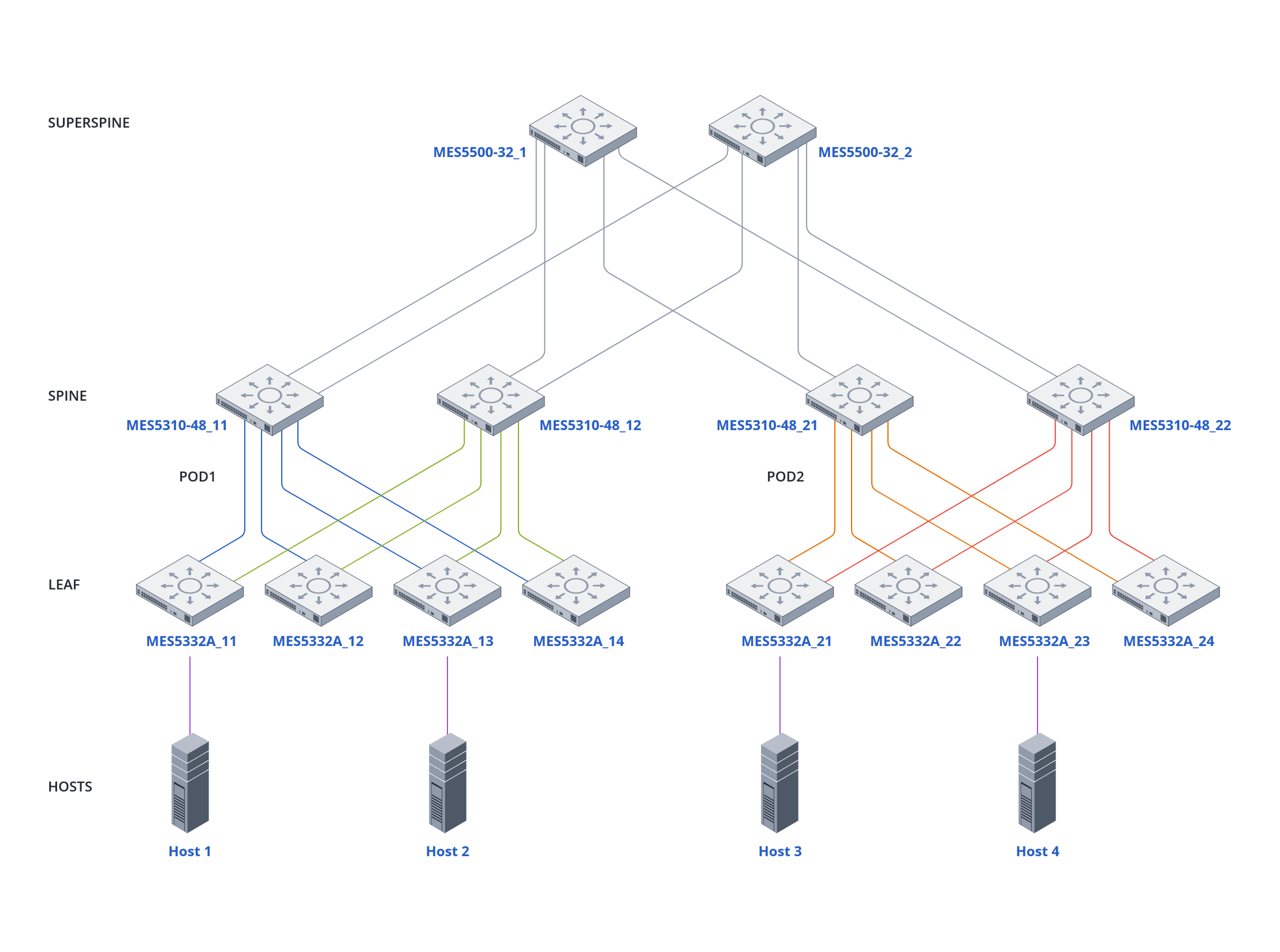

Мы используем топологию Spine-Leaf (Folded Clos) – стандарт для современных ЦОД, где необходима высокая пропускная способность, минимальные задержки и быстрое масштабирование.

Её суть:

• Хосты – серверы и другое конечное оборудование ЦОД – подключаются к коммутаторам на уровне Leaf.
• Каждый Leaf-коммутатор соединяется с каждым коммутатором на вышестоящем уровне Spine, выполняющим роль ядра IP-фабрики. Таким образом обеспечивается полносвязность сети ЦОД.

Технологическая основа решения – расширения протокола BGP: EVPN и VXLAN. EVPN формирует контрольную плоскость управления для передачи MAC-/IP-адресов и маршрутизации, а VXLAN создаёт логическую сеть поверх физической сети. Тандем технологий позволяет развернуть гибкие виртуальные сети L2/L3 с поддержкой сегментации трафика и многоадресной рассылки.

Чтобы минимизировать риск возникновения «узких» мест и простоя линков, нагрузка равномерно распределяется благодаря маршрутизации по эквивалентным путям ECMP.

Возможности IP-фабрики

Коммутаторы Eltex для ЦОД – активно развивающаяся линейка. Уже сегодня оборудование поддерживает ключевые функции, необходимые для построения IP-фабрики, и функциональность постоянно расширяется с учётом потребностей заказчиков и рынка.

Система управления

Для упрощения развертывания, управления и мониторинга сети IP-фабрики мы используем систему Eltex Cloud Configuration Manager (ECCM). Она предоставляет администраторам централизованный контроль над сетью ЦОД из единого интерфейса.

ECCM обеспечивает визуализацию топологии сети, что делает управление интуитивно понятным и позволяет быстро локализовать и устранять неисправности. ECCM даёт администраторам удобный инструмент
