Высокоскоростная сеть XGS-PON на оборудовании Eltex

Eltex предлагает решение XGS-PON, позволяющее предоставлять разнообразные телекоммуникационные услуги через одну оптическую линию

Описание

Общая схема решения

Используемое оборудование

Описание

Современные телекоммуникационные сервисы предъявляют повышенные требования к скорости и стабильности интернет-соединения. Технология XGS-PON предоставляет оптимальное решение для пользователей, которым необходима высокая производительность и надёжность. Она позволяет передавать данные по оптоволоконным линиям с симметричной скоростью до 10 Гбит/с на расстояния до 20 км между операторским и абонентским терминалом. Отсутствие активных компонентов на линии минимизирует вероятность отказов и снижает расходы на эксплуатацию сети.

Решение XGS-PON на базе оборудования Eltex предоставляет доступ к широкому спектру телекоммуникационных услуг через единую оптическую линию – высокоскоростной интернет, IP-телефонию и 4K-телевидение. Решение Eltex применяется как для создания новой инфраструктуры на базе современного стандарта XGS-PON, так и для совместной работы с существующими GPON-сетями.

Состав решения

В основе архитектуры решения лежат два ключевых элемента: станционные терминалы (OLT) серии LTX и пользовательские устройства (ONT) серии NTX.

OLT-терминалы

LTX-8 rev.B и LTX-16 rev.B оснащены 8 и 16 портами XGS-PON, пропускная способность каждой модели – до 300 Гбит/с. Каждый порт поддерживает подключение до 128 абонентов по GPON или до 256 по XGS-PON. Для подключения к магистральной сети предусмотрено два порта SFP28 по 25 Гбит/c и два порта QSFP28 по 100 Гбит/c.

В серию станционного оборудования также включаются модели LTX-8C и LTX-16C c поддержкой технологии ComboPON. Благодаря ей можно предоставлять услуги GPON и XGS-PON через один оптический порт без необходимости использования дополнительных устройств.

Для повышения надёжности терминалы оснащены двумя модулями питания с возможностью горячей замены и автоматическим переключением на резерв.

ONT-терминалы

Подключение абонентов осуществляется через устройства серии NTX:

NTX-1 – базовая модель с одним портом XGS-PON 10 Гбит/c и двумя Ethernet-портами на 1 и 10 Гбит/с.
NTX-1F – модификация NTX-1 с портом SFP+ вместо 10-гигабитного Ethernet.

Преимущества

Высокая производительность до 10 Гбит/c (дуплекс)
До 4096 абонентов на один OLT
ONT-терминалы с широкими возможностями
TriplePlay-услуги по одной оптической линии
Плавная миграция с GPON на XGS-PON
Российская разработка, производство и поддержка

Общая схема решения

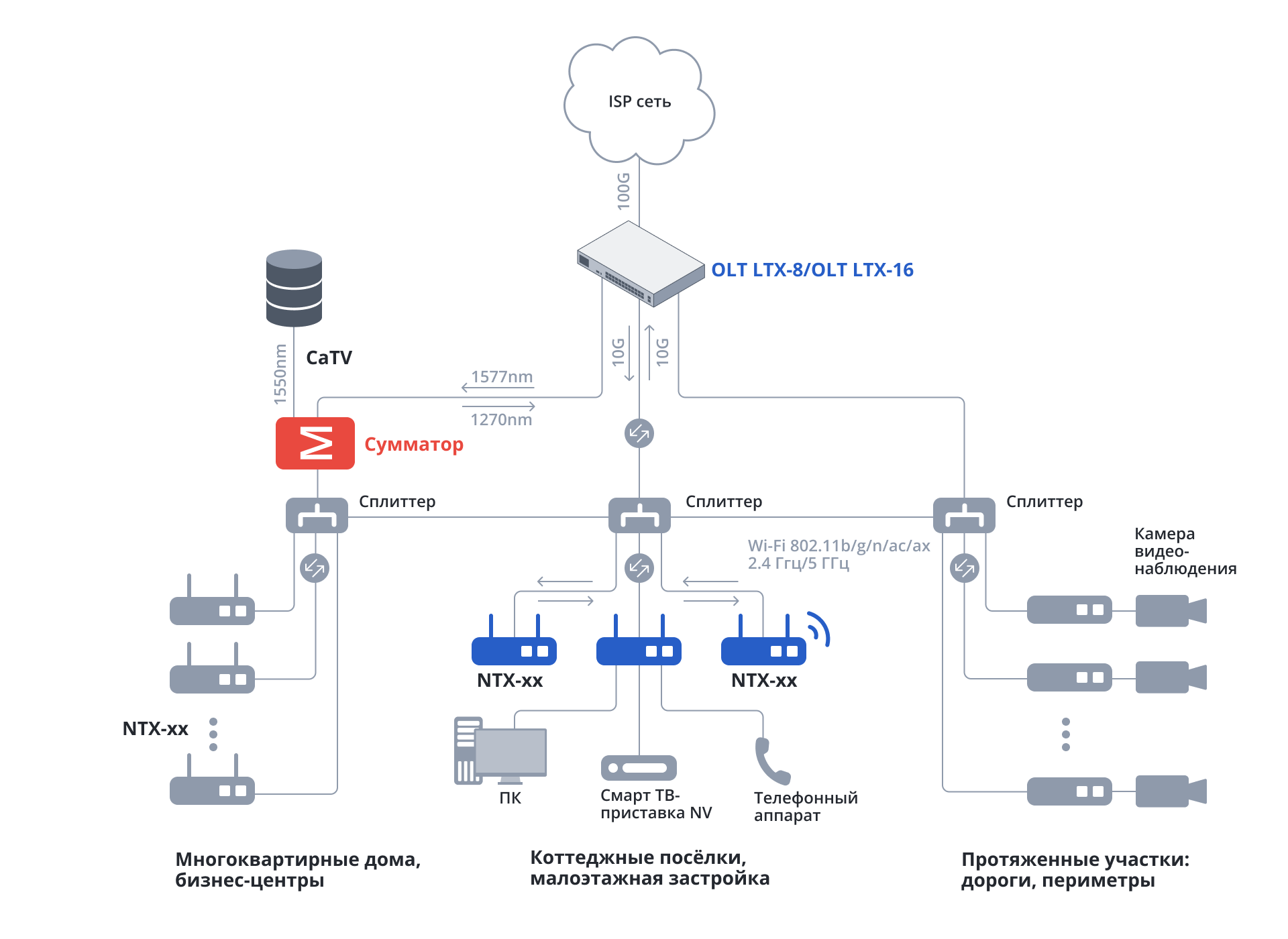

Схема 1

Внедрение «чистого» XGS-PON подходит для случаев, когда требуется построение новой сети с максимальной пропускной способностью. Например, в новых жилых комплексах или бизнес-центрах, где предъявляются высокие требования к скорости. Оборудование Eltex позволяет развернуть сеть с симметричной скоростью до 10 Гбит/с для каждого абонента и обеспечивает максимальную производительность для развёртывания ресурсоёмких сервисов.

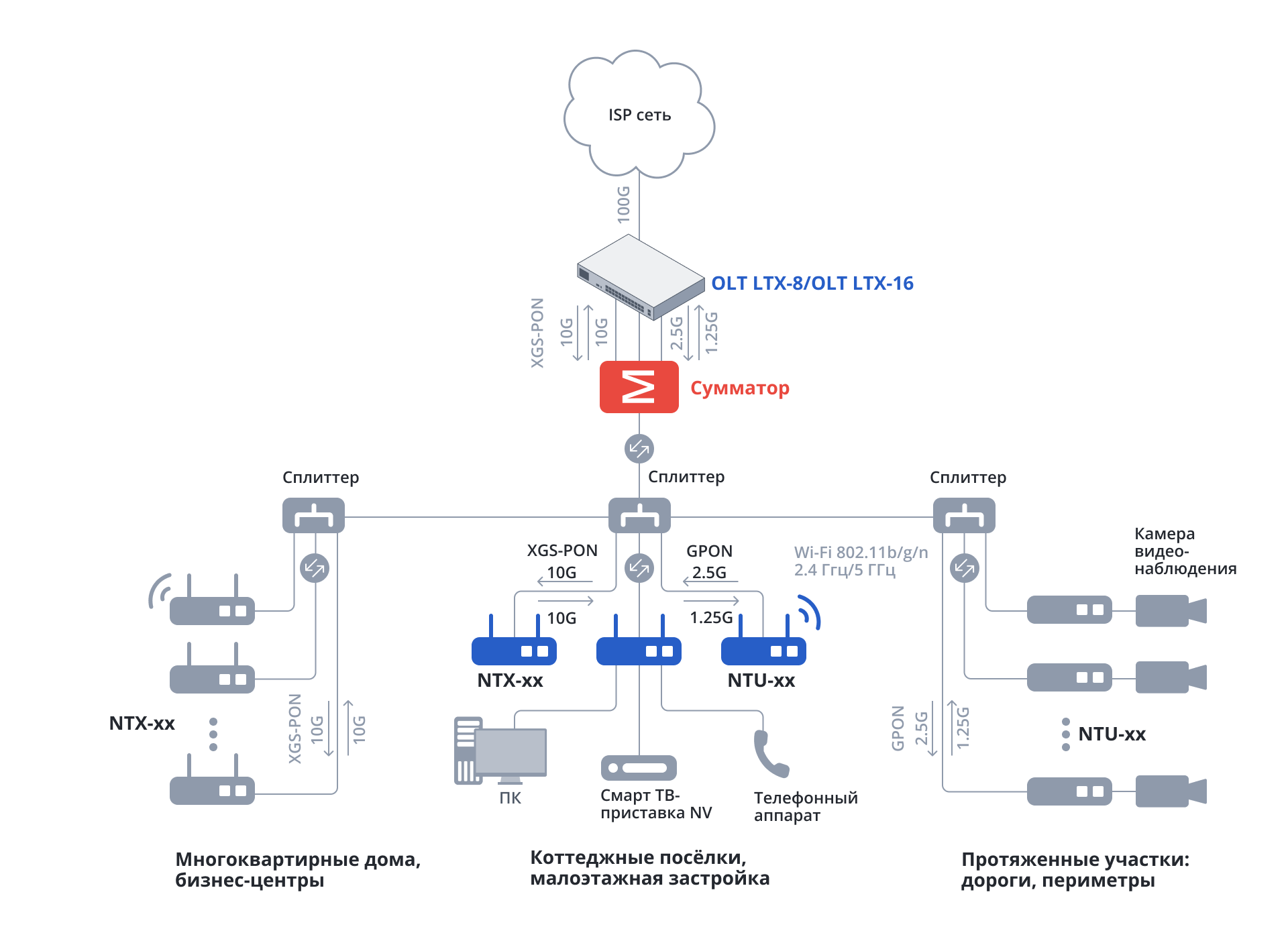

Схема 2

На схеме представлен сценарий, когда заказчики уже используют на сети технологию GPON, но хотят постепенно переводить абонентов на XGS-PON, сохранив существующую инфраструктуру. Для одновременного подключения абонентов GPON и XGS-PON по одной линии используются оптические сумматоры.

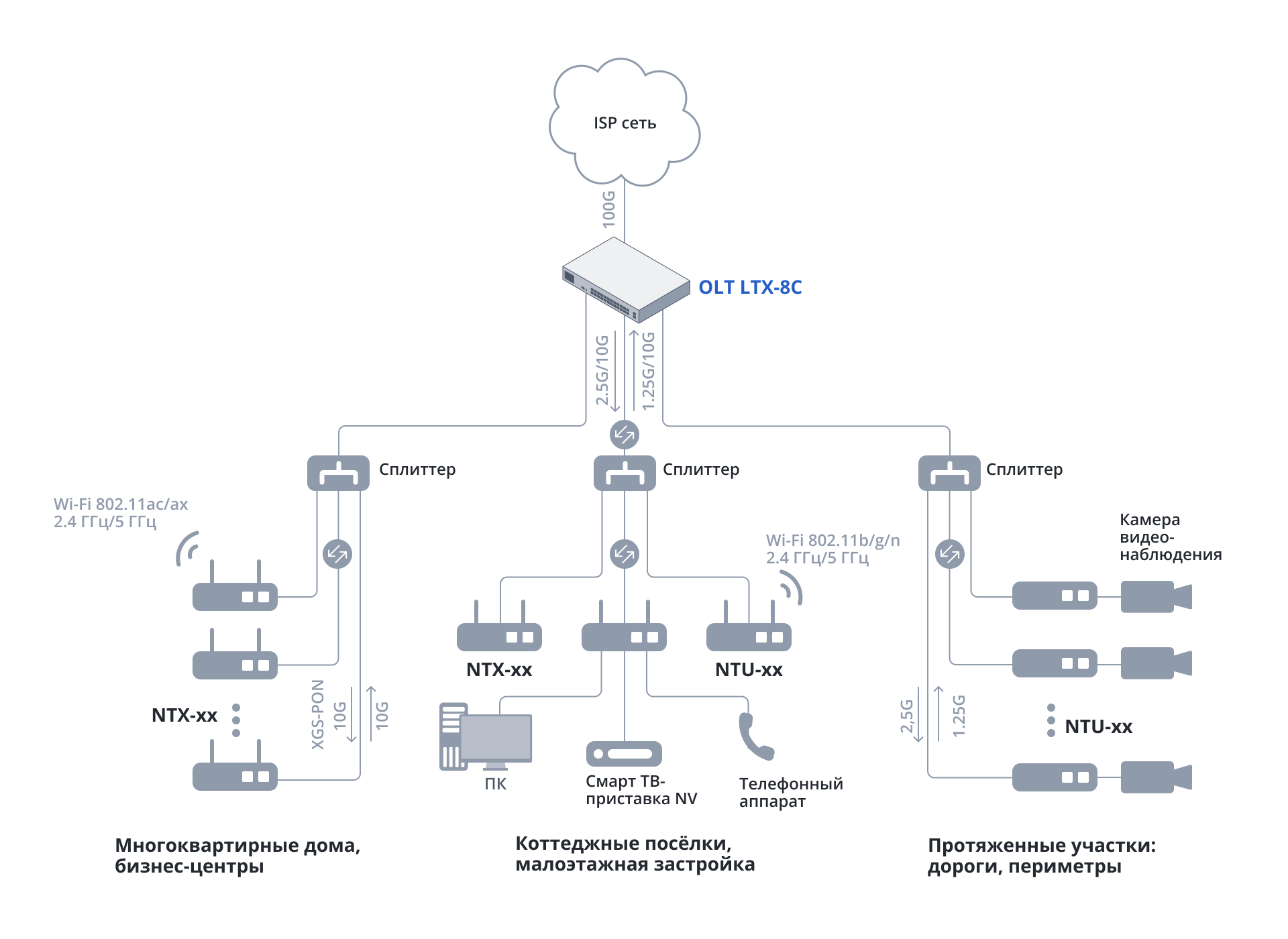

Схема 3

OLT-терминалы нового поколения LTX-8C и LTX-16C с поддержкой технологии ComboPON позволяют одновременно передавать GPON и XGS-PON-трафик без необходимости использования дополнительного оборудования. Такой подход упрощает архитектуру сети, снижает эксплуатационные затраты и обеспечивает гибкость в подключении абонентов.
