Для масштабных операторских и корпоративных задач: обзор магистральных маршрутизаторов Eltex ME


Введение
Интернет и сервисы на его основе уже давно начали определять нашу жизнь, способы взаимодействия с другими людьми и функционирование отраслей экономики. Развёртывание мобильных сетей 4G и 5G, провайдерских и операторских сетей, облачные сервисы, критические корпоративные приложения, связь с удалёнными филиалами – для решения каждой из этих задач нужна высокопроизводительная и отказоустойчивая сетевая транспортная инфраструктура.
В операторских и крупных корпоративных сетях данные преодолевают огромные расстояния через десятки, сотни промежуточных узлов. В этой цепочке важная роль – за магистральными маршрутизаторами: они предоставляют высокоскоростной транспорт между разрозненными сетями и сегментами сети. И именно от их производительности и функциональности напрямую зависит качество сервисов для миллионов конечных пользователей.
В материале расскажем про новое поколение магистральных маршрутизаторов Eltex серии ME и трёх моделях, входящих в неё: какие возможности они дают и для каких задач подходят.
Новое поколение маршрутизаторов

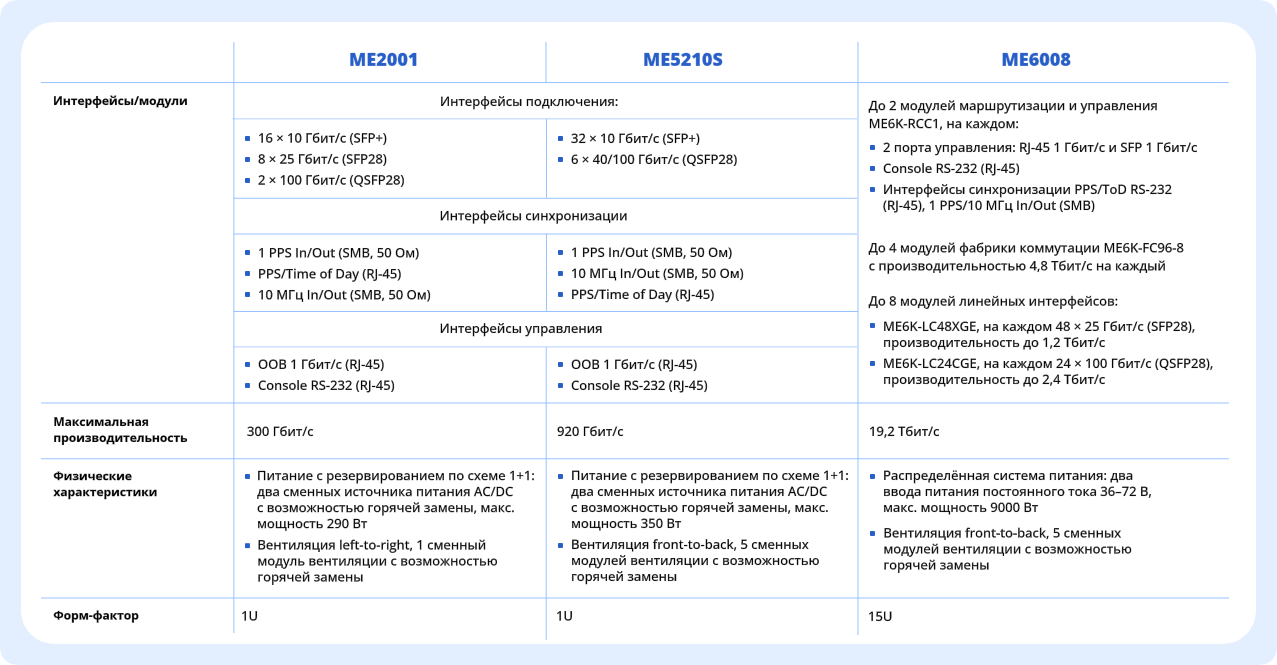

Серия ME нового поколения магистральных маршрутизаторов Eltex на данный момент включает три модели с различной производительностью и функционалом для трёх уровней IP/MPLS-сети – доступа, агрегации и ядра.

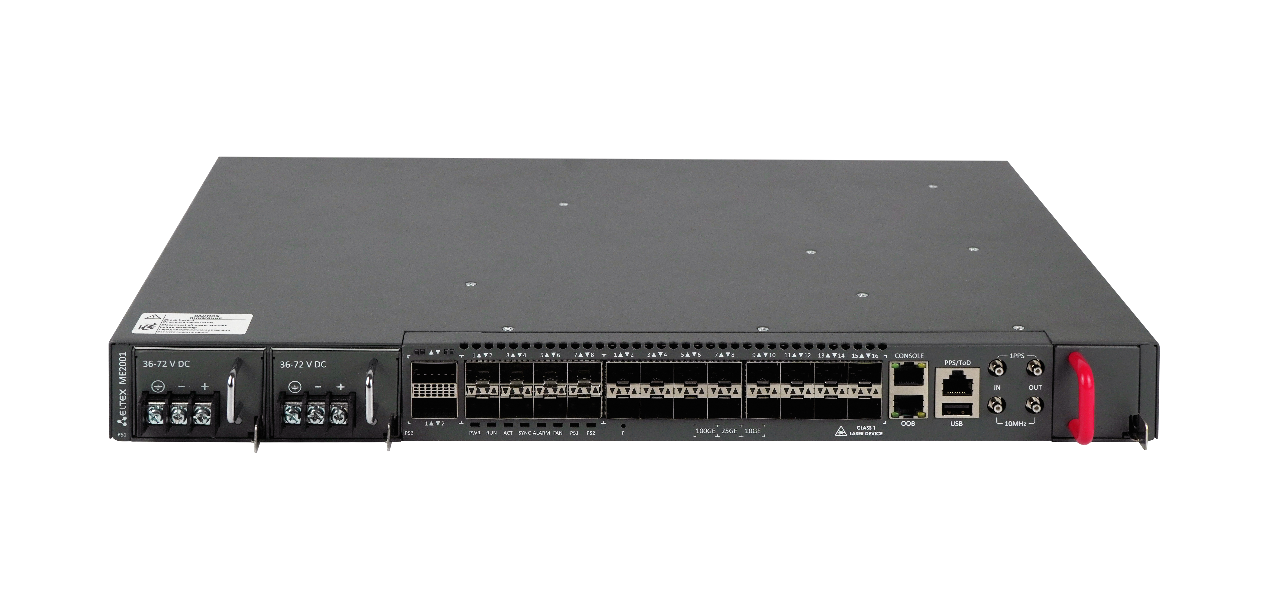

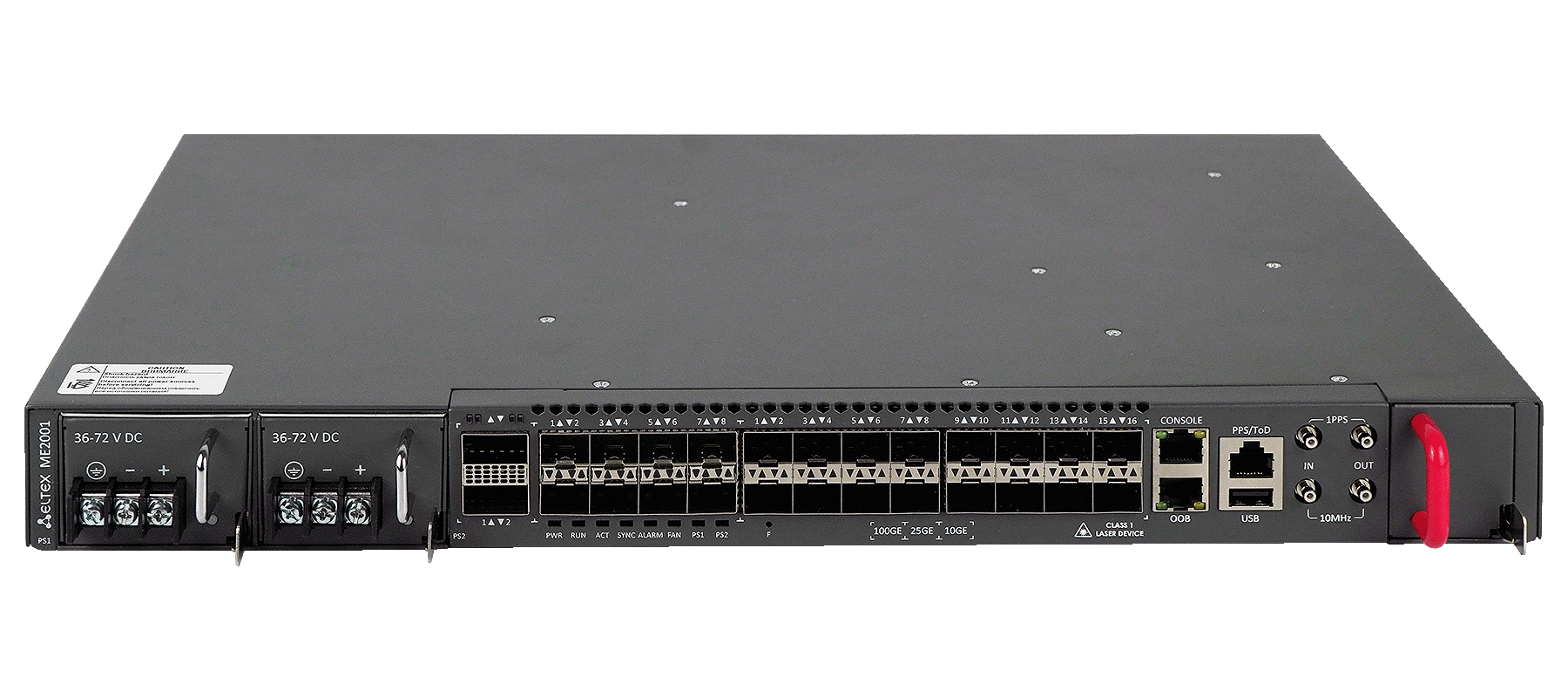

ME2001 – младшая модель линейки с фиксированным набором интерфейсов, производительность – до 300 Гбит/с. Она подойдёт для маршрутизации на уровне доступа IP/MPLS-сети: точка стыка локальных L2/L3-сегментов с магистралью, подключение базовых станций мобильных операторов, в том числе 5G, первичная маршрутизация трафика.

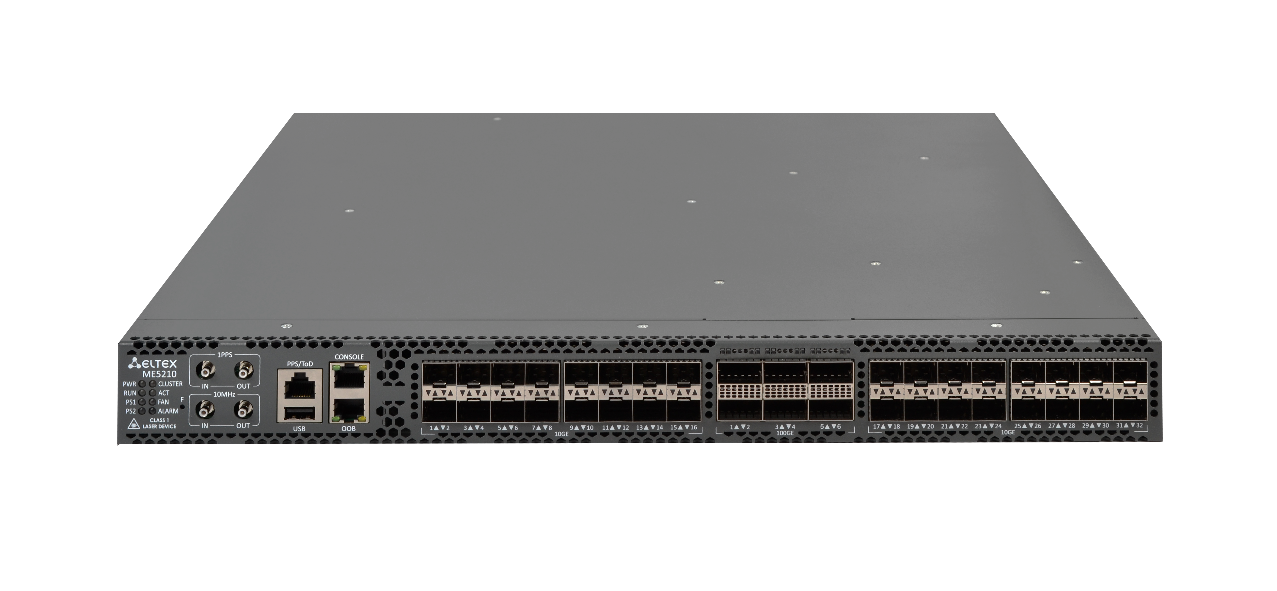

Когда трафик с множества таких пограничных устройств доступа нужно собрать воедино в одном узле для дальнейшей передачи, в игру вступает ME5210S. Его производительность в 920 Гбит/с и фиксированный набор производительных портов эффективно решает задачи уровня агрегации, собирая потоки трафика для передачи в ядро MPLS-сети.

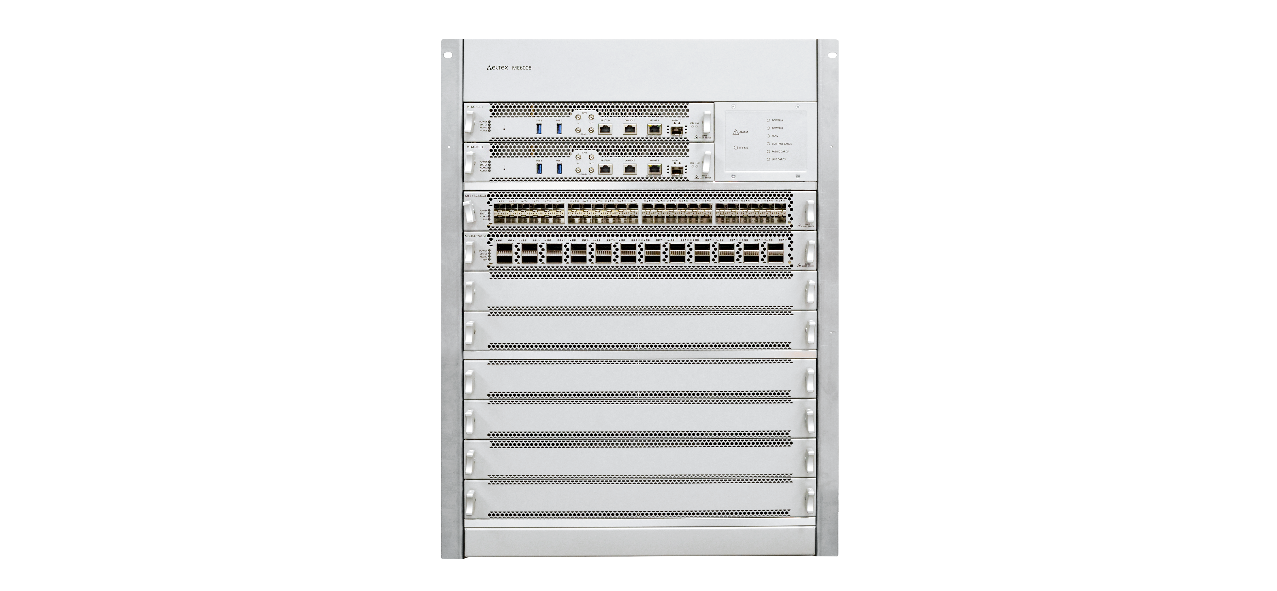

ME6008 – модульная шасси-платформа с максимальной производительностью 19,2 Тбит/с для создания ядра магистральных сетей, куда стекаются основные объёмы трафика со всей сети.
ME6008* обеспечивает высокоскоростную коммутацию и передачу агрегированного трафика между узлами IP/MPLS-сети. Благодаря восьми слотам для линейных интерфейсов гибко конфигурируется портовый состав под конкретные задачи развертывания. ME6008 имеет высокий уровень масштабируемости и отказоустойчивости на уровне модулей.
Аппаратная платформа
Архитектура маршрутизаторов ME основывается на распределённой обработке пакетов, их аппаратной коммутации и маршрутизации. В основе каждого устройства лежат специализированные управляющие процессоры Control Plane, которые работают совместно с высокоскоростными пакетными ASIC-процессорами и TCAM-сопроцессорами с большой ёмкостью таблиц (FIB). Значительный объём буферной памяти у всех представленных моделей ME помогает сгладить пиковые нагрузки и обеспечить качественную работу механизмов QoS.
Такая архитектура обеспечивает стабильную производительность даже при максимальных нагрузках и сложных конфигурациях маршрутизации.
Возможности

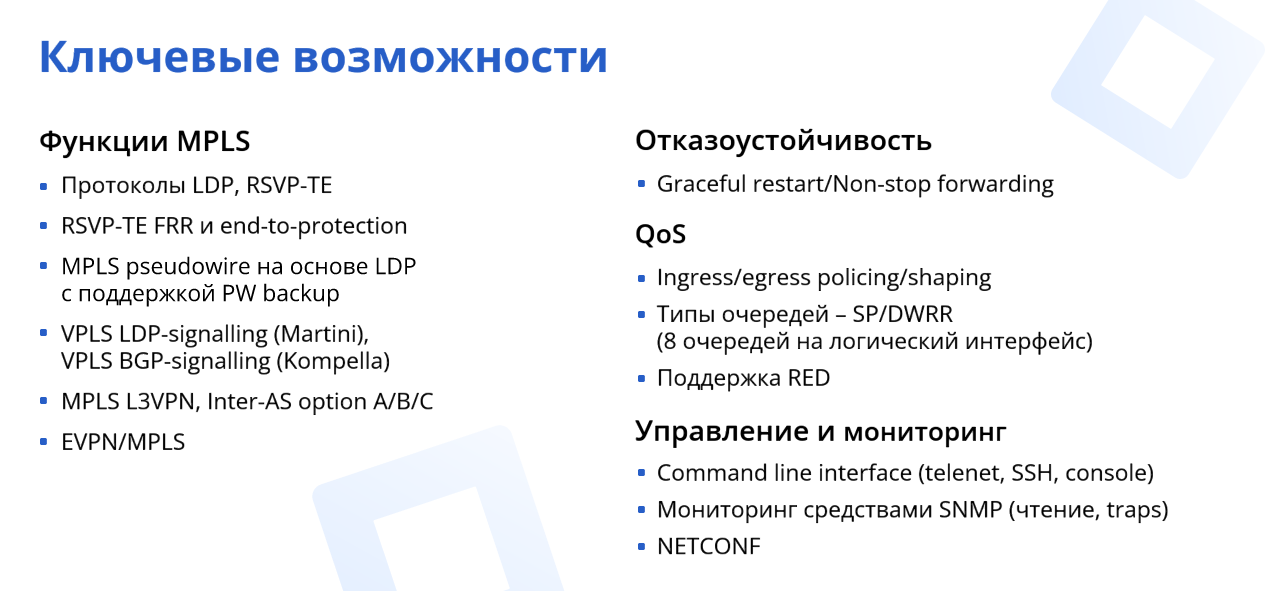

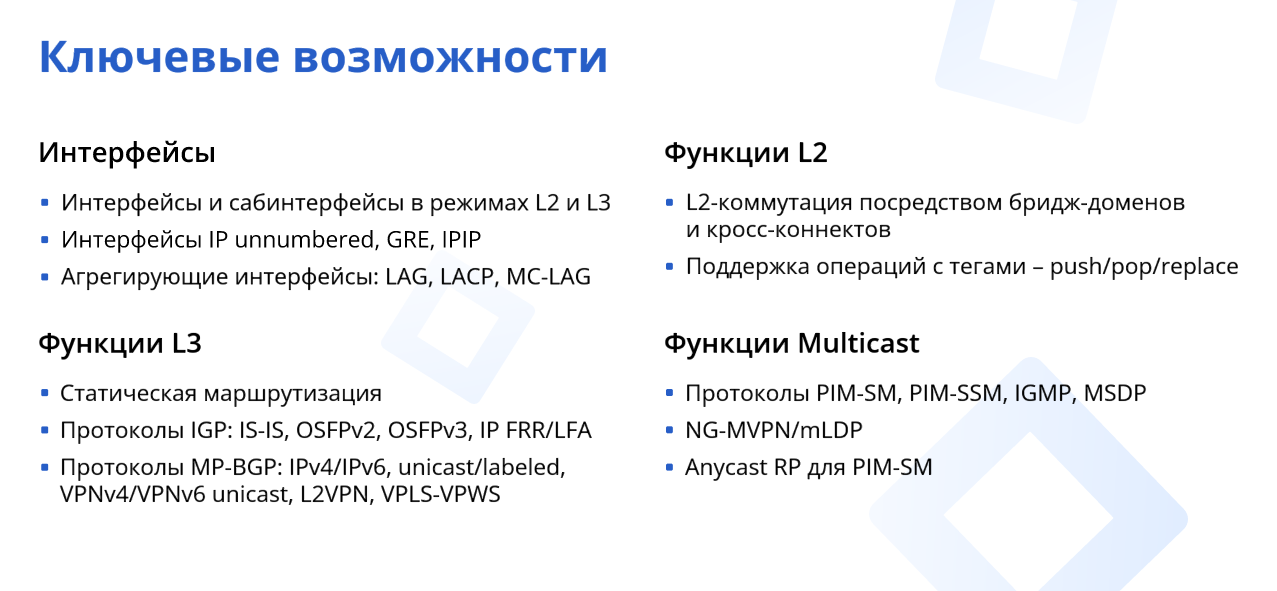

ME поддерживает полный стек протоколов маршрутизации IPv4/IPv6 и исчерпывающий набор MPLS-сервисов: LDP (включая FRR), mLDP, MPLS pseudowire с функционалом PW backup, RSVP-TE, LDPoRSVP, CSC, и др.
MPLS Traffic Engineering даёт инструменты для интеллектуального распределения нагрузки в сети. Явное задание маршрутов LSP поможет обойти потенциальные узкие места и обеспечить гарантированную пропускную способность для критически важных сервисов.
Для современных сценариев мультисервисной доставки пригодятся EVPN/MPLS и EVPN/VXLAN, которые упрощают подключение распределённых дата-центров.
Качество сервиса реализовано на уровне расширенных возможностей QoS, включая конфигурируемый HQoS, для тонкого распределения ресурсов по классам трафика и гарантированного уровня обслуживания для сервисов.
Развёртывание мобильных сетей, в том числе 5G, кардинально изменило требования к точности синхронизации в телекоммуникационных сетях до наносекунд. В ME синхронизация реализована с использованием стандартов SyncE и IEEE 1588v2 (PTP), что критически важно для работы оборудования базовых станций.
L2VPN и L3VPN-сервисы (L2/L3-MPLS VPN, VPLS, VPWS, BGP/MPLS VPN) предоставляют для нужд корпоративных клиентов и операторов изолированные каналы связи с индивидуальными параметрами качества обслуживания.
Расширенный перечень функциональных возможностей вы можете посмотреть в карточке продуктов на сайте Eltex.
Для операторов и не только
Магистральные маршрутизаторы Eltex изначально проектировались для операторских задач на уровнях доступа, агрегации и ядра IP/MPLS-сети. При этом функциональные возможности и производительность делают их востребованными для широкого спектра сценариев. Приведём некоторые из них.
Мобильные операторы могут использовать маршрутизаторы ME для подключения базовых станций 4G и 5G к транспортной сети. Поддержка точной синхронизации времени обеспечивает работу радиооборудования, а применение технологий MPLS-коммутации позволяет изолированно передавать трафик различных сервисов. С решением по созданию операторских сетей вы можете ознакомиться здесь.
Крупные корпорации и холдинги с географически распределённой структурой – банки, производственные холдинги, торговые сети – могут создать на базе ME корпоративные MPLS-сети для связи центральных офисов, филиалов и удалённых подразделений. L2/L3 VPN-сервисы помогут изолированно передавать трафик различных подразделений, а расширенные механизмы QoS гарантируют приоритет критически важным бизнес-приложениям.
При использовании наложенных туннелей, шифрования, NAT и межсетевой фильтрации в дизайн решения рекомендуем также включать сервисные маршрутизаторы ESR.
Дата-центры и облачные провайдеры могут применять ME для объединения географически удалённых фабрик. Поддержка EVPN/MPLS и EVPN/VXLAN упрощает развёртывание современных облачных сервисов и предоставление изолированных сетевых сегментов.
Для EVPN/MPLS и EVPN/VXLAN на данный момент доступны только L2-сервисы.
Заключение
Магистральные маршрутизаторы Eltex серии ME – комплексное решение для крупных сетей операторов связи и компаний. Новое поколение устройств создаёт масштабируемую архитектуру, способную справиться с растущими требованиями к пропускной способности и отказоустойчивости.
Вы можете бесплатно протестировать маршрутизаторы ME. Для получения подробной информации обращайтесь к специалистам коммерческого отдела – они помогут подобрать конфигурацию и организовать пилотное развёртывание. Свяжитесь с нами по электронной почте или позвоните по телефону +7 (383) 274-10-01.
*Модель ME6008 в разработке.
В статье упоминается
- Производительность:
- 300 Гбит/с
- Интерфейсы:
- 16х10G SFP+, 8х25G SFP28, 2х100G QSFP28
- Интерфейсы:
- 32х10G SFP+, 6х40/100G QSFP28, 1x1G OOB
- Производительность:
- 920 Гбит/с
- Производительность:
- До 19,2 Тбит/с
- Пропускная способность на слот:
- До 2,4 Тбит/c
- Интерфейсные карты:
- До 8 шт. на шасси
