Кейс: Eltex обеспечил интернетом студентов федеральной территории «Сириус»

Wi-Fi оборудование рекомендуется обновлять каждые 3-5 лет: за это время меняются стандарты, растёт число подключаемых устройств, а вместе с тем – требования к пропускной способности. Добавить к этому круглосуточную эксплуатацию и как следствие, износ компонентов – тогда вопрос модернизации становится неизбежным.

Процесс обновления остро стоит перед крупными социальными объектами и IT-средами. К таким относится Сириус – федеральная территория с развитой образовательной и гостиничной инфраструктурой.

Развитием экосистемы занимается Образовательный Фонд «Талант и успех», который выступил заказчиком модернизации беспроводной сети в студенческих общежитиях на территории гостиничного комплекса «Гамма».



Сириус функционирует как круглогодичная образовательная среда с постоянным проживанием студентов и высокой цифровой нагрузкой. Ежегодно сюда поступают свыше 1 000 студентов. Только за летний период территорию посещают около 1 млн гостей, из которых порядка 600 тыс. размещаются на официальных площадках.

В таких условиях стабильный и предсказуемый доступ к сети – это базовый элемент среды, напрямую влияющий на качество обучения и повседневную коммуникацию.

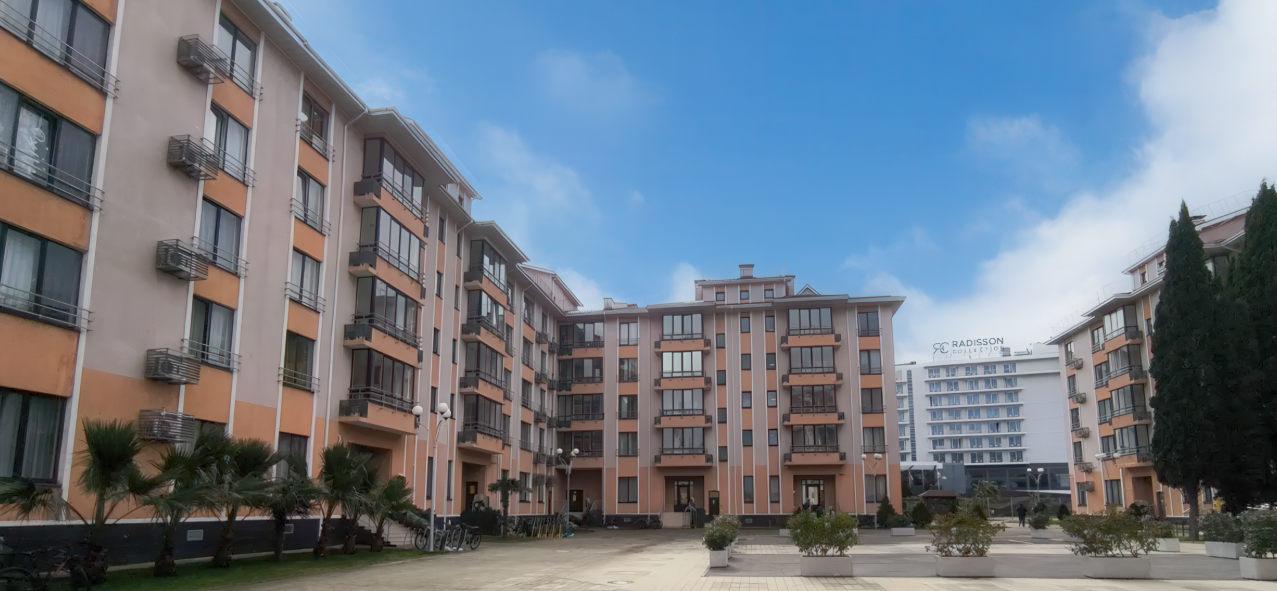

Модернизация затронула два корпуса на территории гостиничного комплекса, переоборудованных под студенческие общежития. В каждом корпусе – 5 этажей. Общая площадь зданий составляет свыше 8 000 м².

К моменту старта проекта действующая инфраструктура базировалась на оборудовании с поддержкой устаревшего стандарта, которое перестало обеспечивать необходимый уровень покрытия и пропускной способности.

Студенты сталкивались с перебоями соединения, снижением скорости в часы пиковой нагрузки и наличием «мёртвых зон» в жилых помещениях. Это напрямую влияло на возможность участия в онлайн-занятиях, доступ к образовательным платформам и цифровым сервисам, а также повседневные коммуникации. При дальнейшем росте числа подключённых устройств риски деградации сервиса только увеличивались.

Заказчиком были сформулированы следующие цели:

• обеспечить стабильную работу беспроводной сети во всех корпусах общежития;
• гарантировать равномерное покрытие на всех этажах и в секциях зданий;
• сохранить совместимость с существующими элементами сетевой инфраструктуры;
• реализовать сервис Wi-Fi с авторизацией пользователей;
• выполнить поставку оборудования в сжатые сроки.

Для обновления сети выбрали оборудование Eltex – точки доступа и коммутаторы доступа. Внедрением занималась команда интегратора.

Основой проекта стали точки доступа с поддержкой стандарта Wi-Fi 6 – WEP-3ax (364 шт.). Коммутацию данных обеспечили коммутаторы доступа MES2424P (22 шт.). Для управления сетью выбрали программный контроллер SoftWLC.

• Точки доступа WEP-3ax

WEP-3ax – точки доступа стандарта Wi-Fi 6 (802.11ax). Поддержка MU-MIMO 2x2 и одновременная работа в диапазонах 2.4 и 5 ГГц позволили эффективно распределять нагрузку между клиентскими устройствами и обеспечили стабильную передачу данных при большом числе активных пользователей.

Максимальная скорость передачи данных в диапазоне 5 ГГц достигает 1201 Мбит/с. Поддержка технологий быстрого роуминга (802.11r/k/v) обеспечила бесшовное переключение между точками доступа при перемещении пользователей по зданию. Для защиты сети реализованы современные механизмы шифрования WPA3 и поддержка Captive Portal для организации авторизации. Питание по PoE+ упростило развёртывание оборудования в существующей инфраструктуре.

• Коммутаторы доступа MES2424P

Коммутаторы MES2424P уровня L3 обеспечили коммутацию и агрегацию трафика от точек доступа. Их пропускная способность составляет до 128 Гбит/с. Интерфейсы включают 24 порта 1G с поддержкой PoE/PoE+ и 4 порта 10G SFP+.

Поддержка VLAN, механизмов приоритизации трафика QoS дали возможность логически разделить пользовательские потоки и обеспечить предсказуемость работы сети при высокой нагрузке.

• Программный контроллер SoftWLC

Централизованное управление беспроводной инфраструктурой осуществляется с использованием программного контроллера SoftWLC. Решение позволило централизованно настраивать точки доступа, управлять радиопараметрами, реализовать сервис авторизации (Captive Portal), а также выполнять мониторинг и анализ производительности сети.

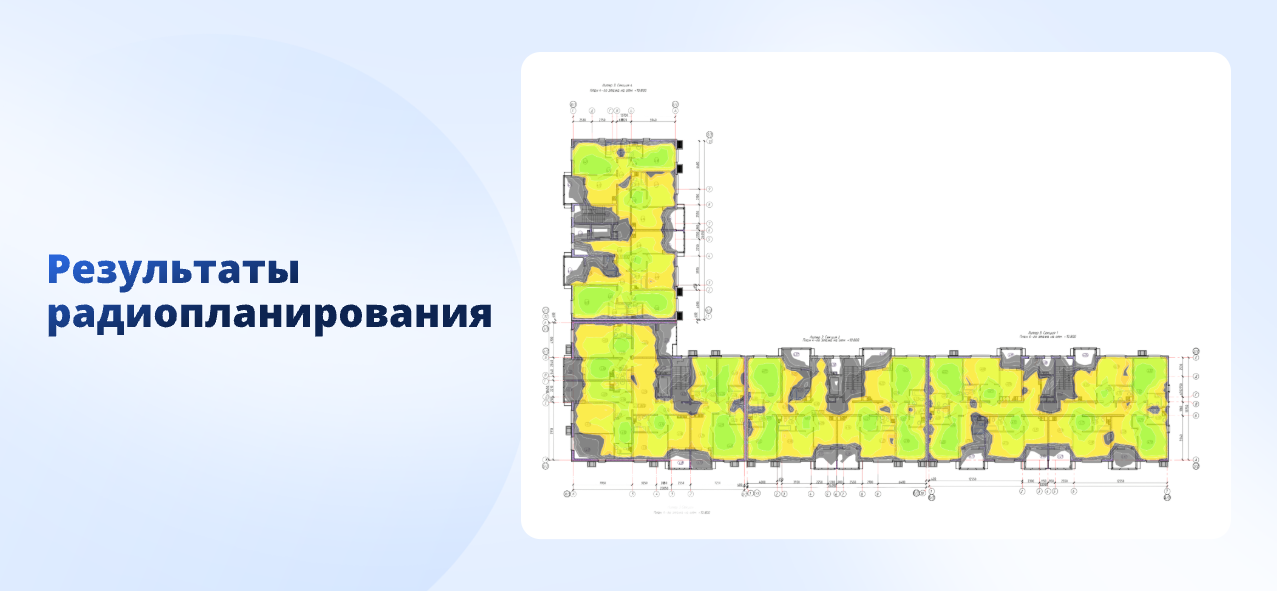

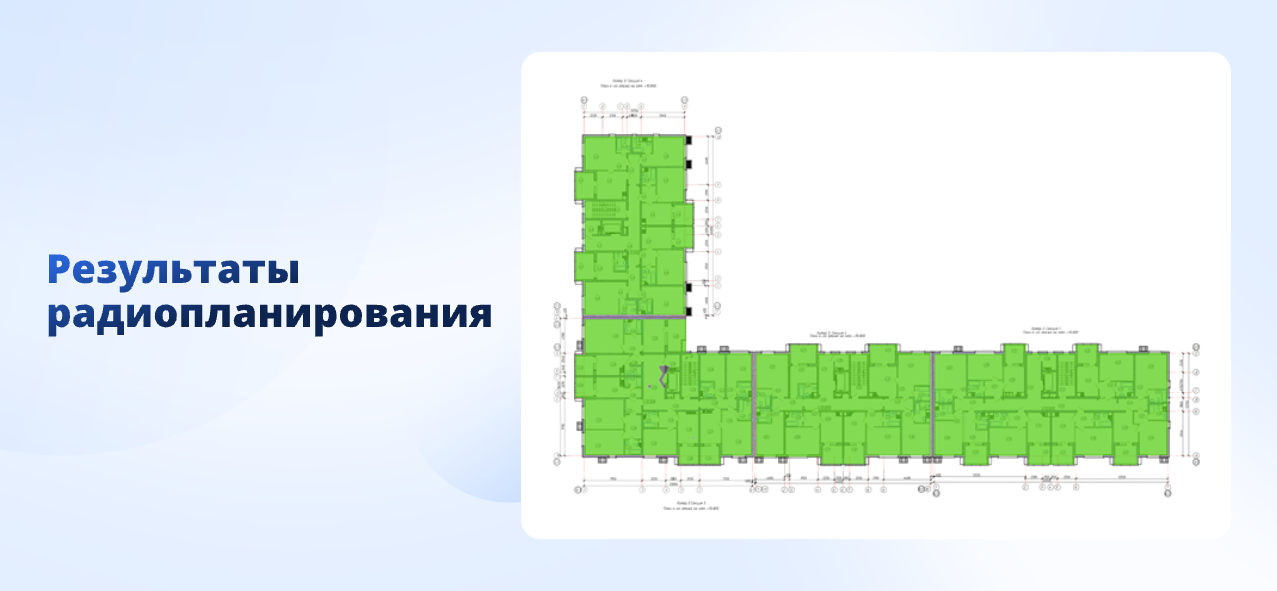

Перед установкой точек доступа было проведено радиопланирование: специалисты спроектировали равномерное покрытие всех помещений. Работы выполнялись с применением профессиональных инструментов измерения и анализа, что позволило грамотно расположить оборудование. Такой подход характерен для enterprise-проектов, где важно не только развернуть устройства, но и обеспечить прогнозируемость работы сети.

Рассмотрим показатели работы точек доступа на четвёртом этаже корпуса №9 для частоты 5 ГГц по итогам радиоинспектирования.

Полученные результаты подтверждают равномерное покрытие, низкий уровень взаимных помех и достаточный запас по пропускной способности для обслуживания пользователей в условиях высокой плотности подключений.

В качестве порогового значения при радиопланировании был принят минимальный уровень принимаемого сигнала -67 dBm. Для устойчивой работы сервисов передачи данных и голосового трафика в диапазоне 5 ГГц целевым обычно считается уровень не ниже -65…-67 dBm.

Отношение сигнал/шум (SNR) зафиксировано на уровне 25 dB. Для уверенной передачи данных достаточно 20 dB и выше. Показатель канальной интерференции – не более одного пересечения при уровне сигнала не выше -85 dBm – указывает на корректно подобранный частотный план и минимальное влияние соседних точек доступа.

С установкой новых точек доступа и коммутационного оборудования Wi-Fi инфраструктура общежитий была полностью обновлена. Проведённые измерения и эксплуатационные тесты подтвердили соответствие проектных параметров фактическим показателям.

«Мы рады, что наше оборудование позволило создать устойчивую и масштабируемую сеть для такого значимого инфраструктурного объекта. При проектировании подобных объектов важно учитывать не только текущее количество пользователей, но и перспективный рост нагрузки. Использование точек доступа стандарта Wi-Fi 6 с поддержкой MU-MIMO позволило обеспечить необходимую ёмкость сети».



— Павел Клепиков, заместитель руководителя отдела продаж Wi-Fi Eltex

По итогам работ:

• обеспечена стабильная работа Wi-Fi на всех этажах и во всех секциях корпусов;
• развёрнута инфраструктура с достаточной плотностью точек доступа для равномерного покрытия;
• реализован сервис авторизации пользователей;
• подтверждено качественное радиопокрытие и минимальная канальная интерференция.

«Для нас было принципиально важно обеспечить равномерное покрытие во всех жилых помещениях и стабильную работу сети в часы пиковой нагрузки. Студенты активно используют цифровые образовательные сервисы, участвуют в онлайн-занятиях и видеоконференциях, поэтому инфраструктура должна выдерживать высокую плотность подключений. В результате модернизации мы получили управляемую и масштабируемую Wi-Fi-сеть с прогнозируемыми характеристиками и запасом по производительности».



— Станислав Фалалеев, руководитель инфраструктурных проектов АНОО ВО «Университет Сириус»

Если вы также планируете модернизацию беспроводной сети или рассматриваете переход на решения с поддержкой новых стандартов, включая Wi-Fi 7, свяжитесь с нашими менеджерами: sales@eltex-co.ru.
