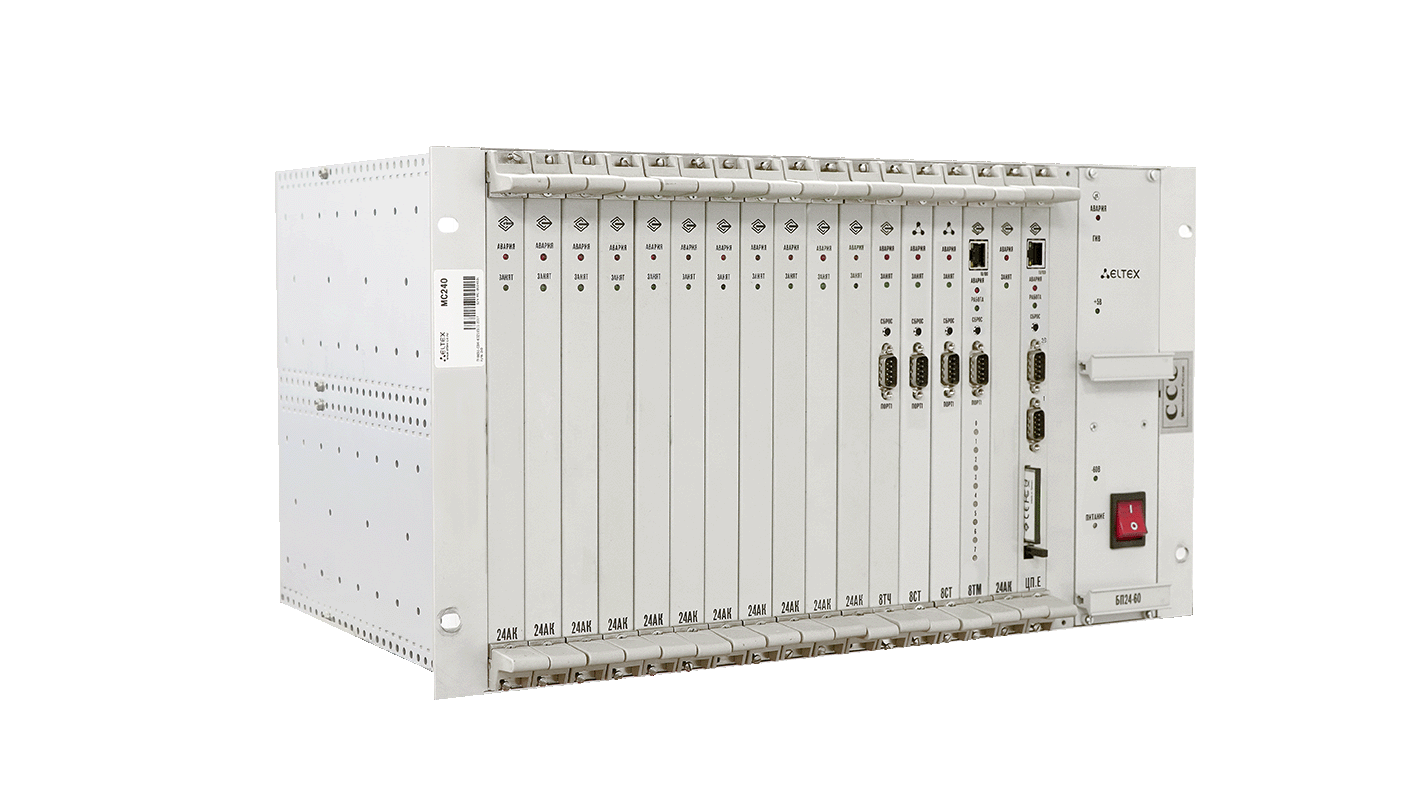

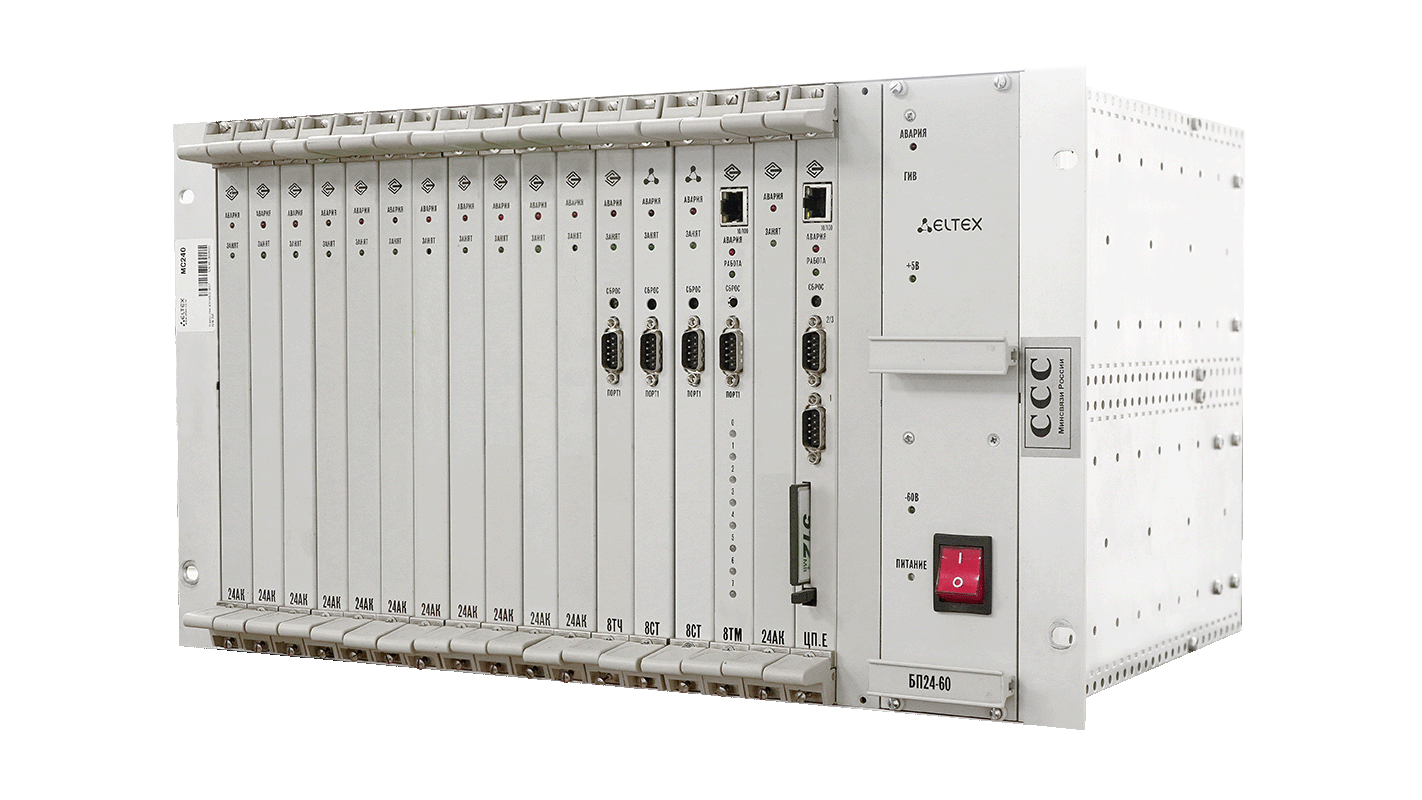

Учрежденческо-производственная АТС МС240

Учрежденческо-производственная АСТ МС240 строится на базе ЦАТС МС240. Предназначена для организации сети связи на предприятиях любого масштаба (малого, среднего и крупного бизнеса).

Подключение к сетям общего пользования может быть реализовано по цифровым либо аналоговым СЛ. Для организации на предприятии селекторной и конференц-связи в станцию устанавливаются модули 8СТ, предназначенные для подключения системных телефонов.

Архитектура

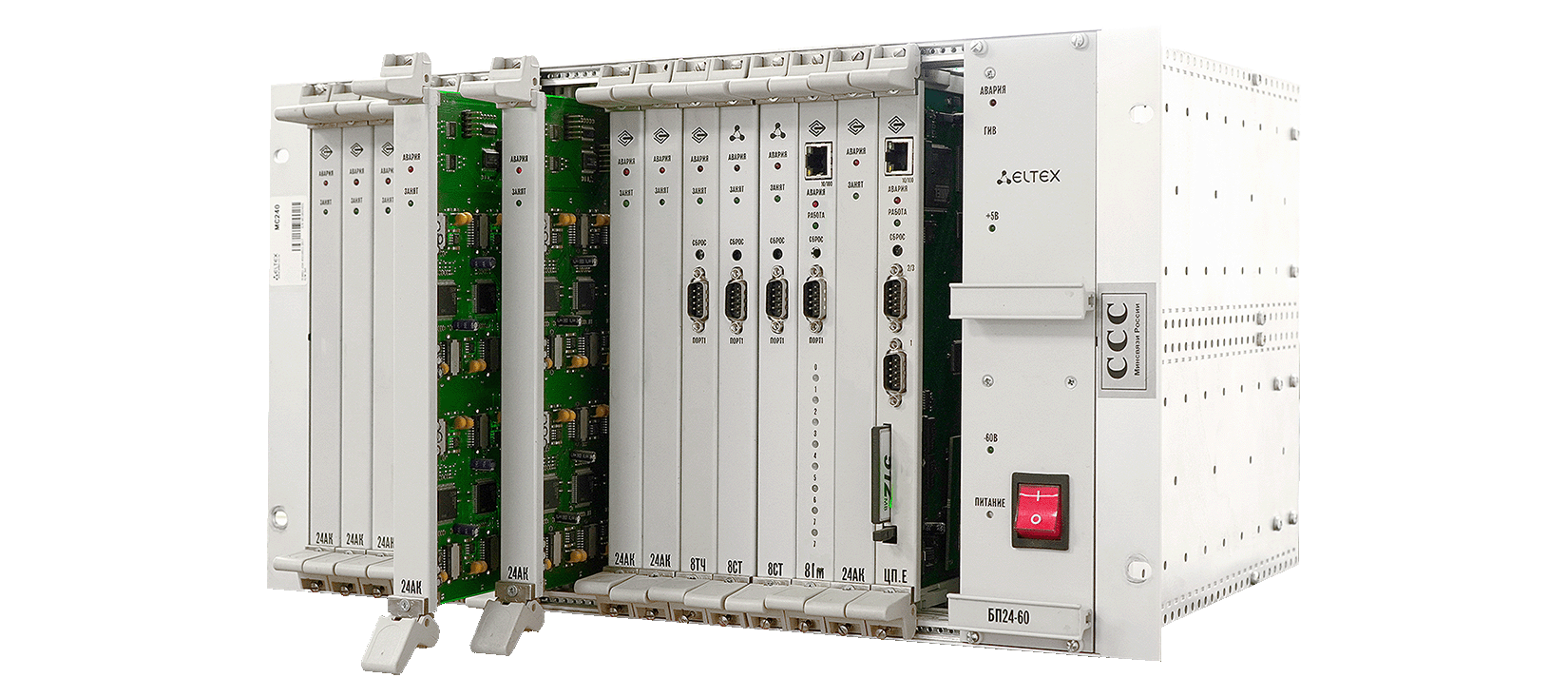

МС240 имеет блочно-модульную архитектуру. Минимальным элементом является модуль. Модули абонентских комплектов и модули соединительных линий устанавливаются в единый блок.

Один абонентский блок ЦАТС МС240 имеет емкость до 384 АК с шагом наращивания 24 абонентских комплектов. Емкость станции увеличивается путем добавления блоков расширения, количество которых зависит от требуемой абонентской емкости и не превышает четырех. При этом для управления блоками расширения используется один центральный процессор, установленный в одном из каркасов станции.


Центральный процессор станции МС240 позволяет, путем подключения абонентских блоков расширения, увеличить емкость до 1920 АЛ с нагрузкой 0,6 Эрл и до 28 цифровых потоков Е1 с нагрузкой 1 Эрл.

АТС большой емкости строятся на базе блока коммутатора потоков БКП-М. Блоки МС240, с установленными модулями абонентских комплектов, подключаются к БКП-М по протоколу V5.2. Максимальная емкость БКПМ – 256 потоков Е1 (G.703), абонентская емкость – 30000 номеров

Абонентский вынос
МС240 применяется для выноса абонентской емкости по протоколу V5.2 (модификация МС240AN). В этом случае к основному блоку станции можно подключить один блок расширения, таким образом максимальная абонентская емкость MC240AN – 768 номеров. Коммутация соединений осуществляется в вышестоящей станции, например БКП-М.
