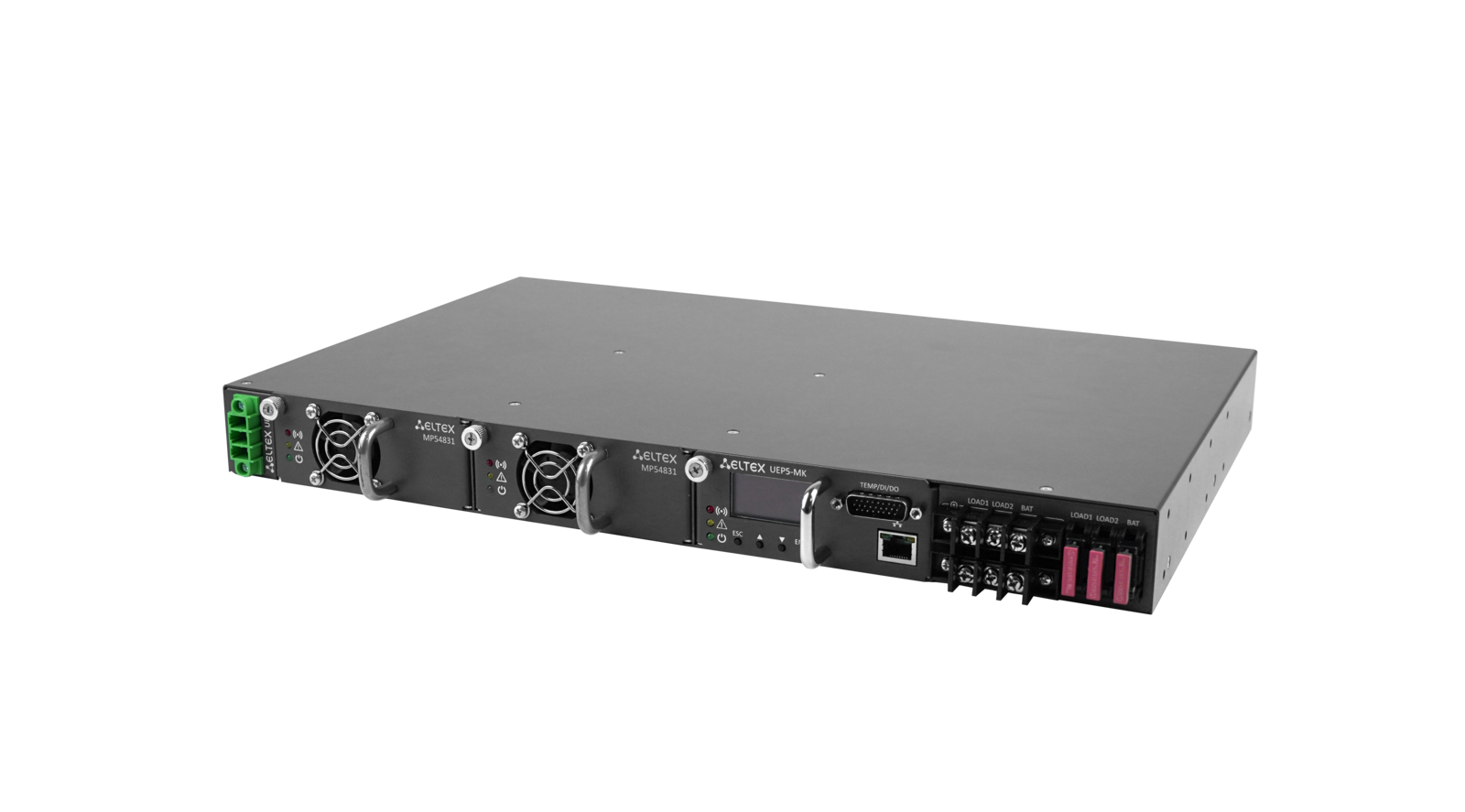

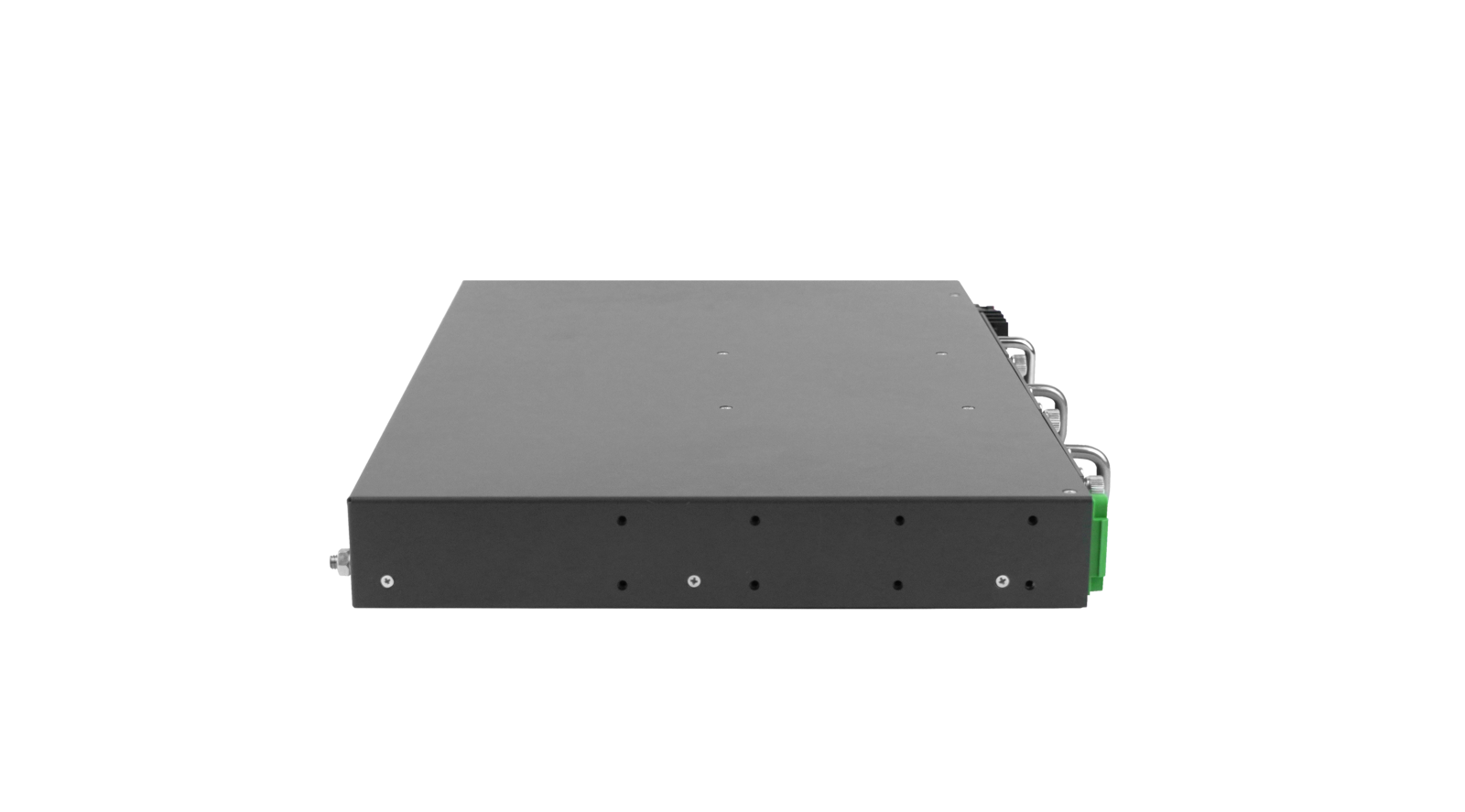

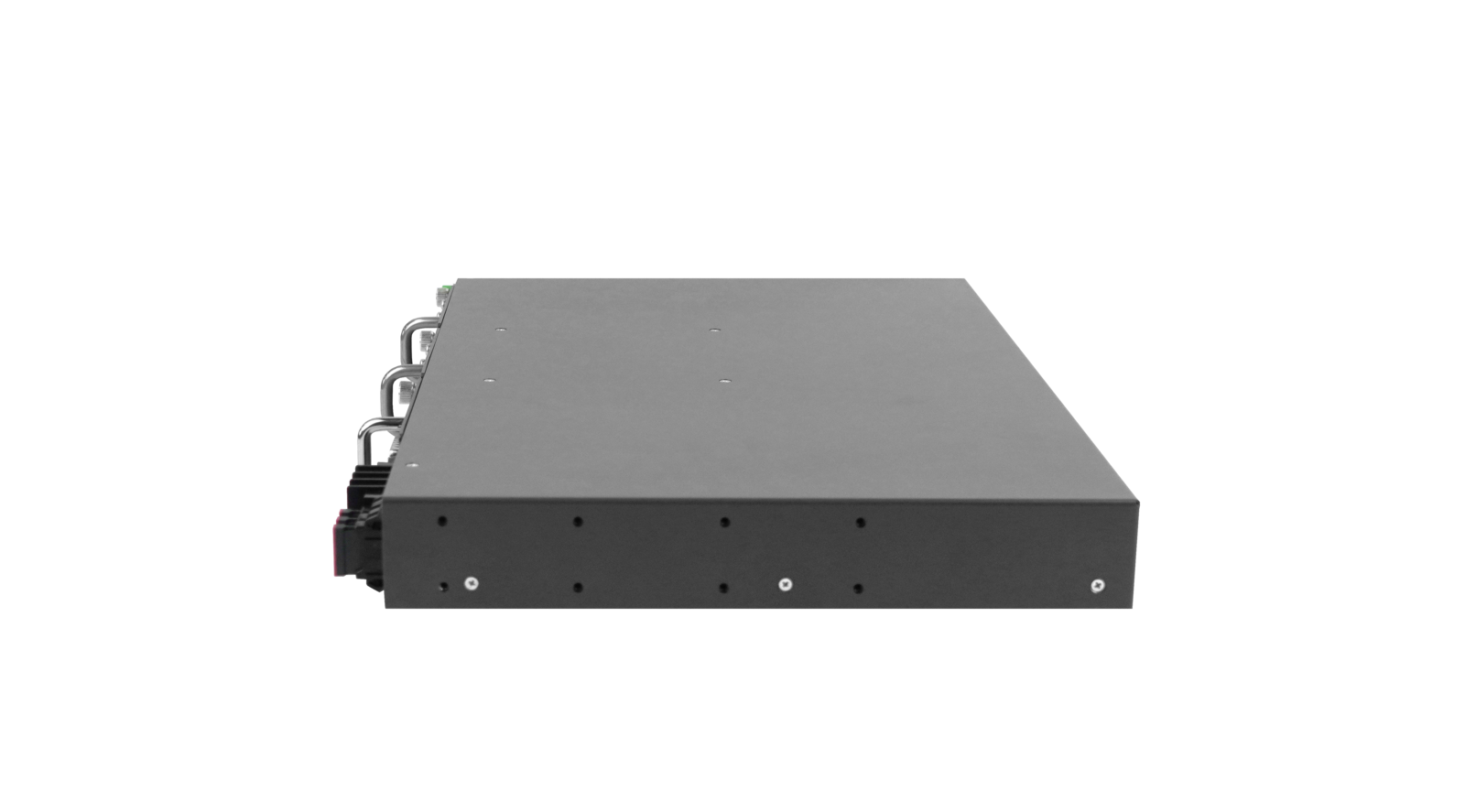

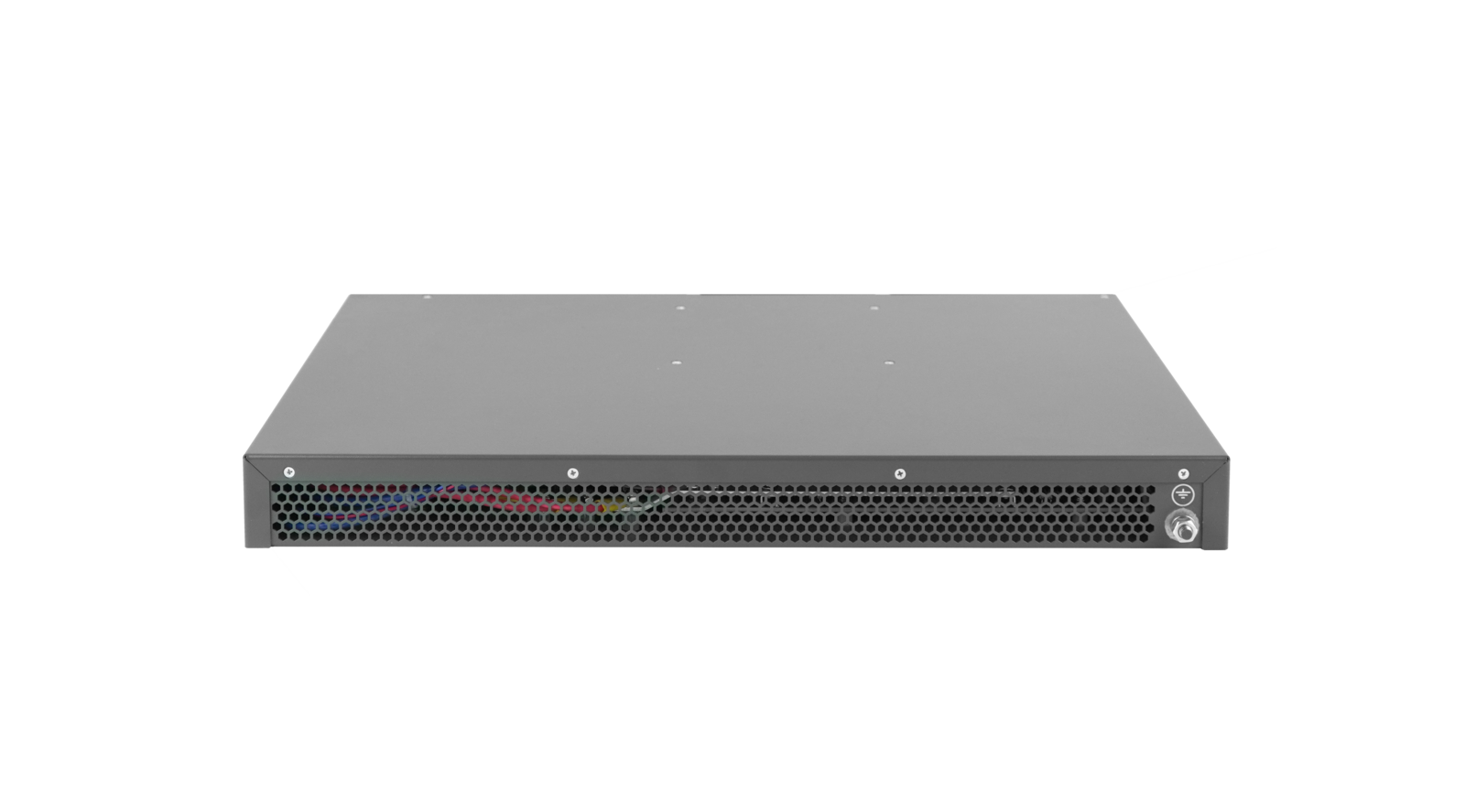

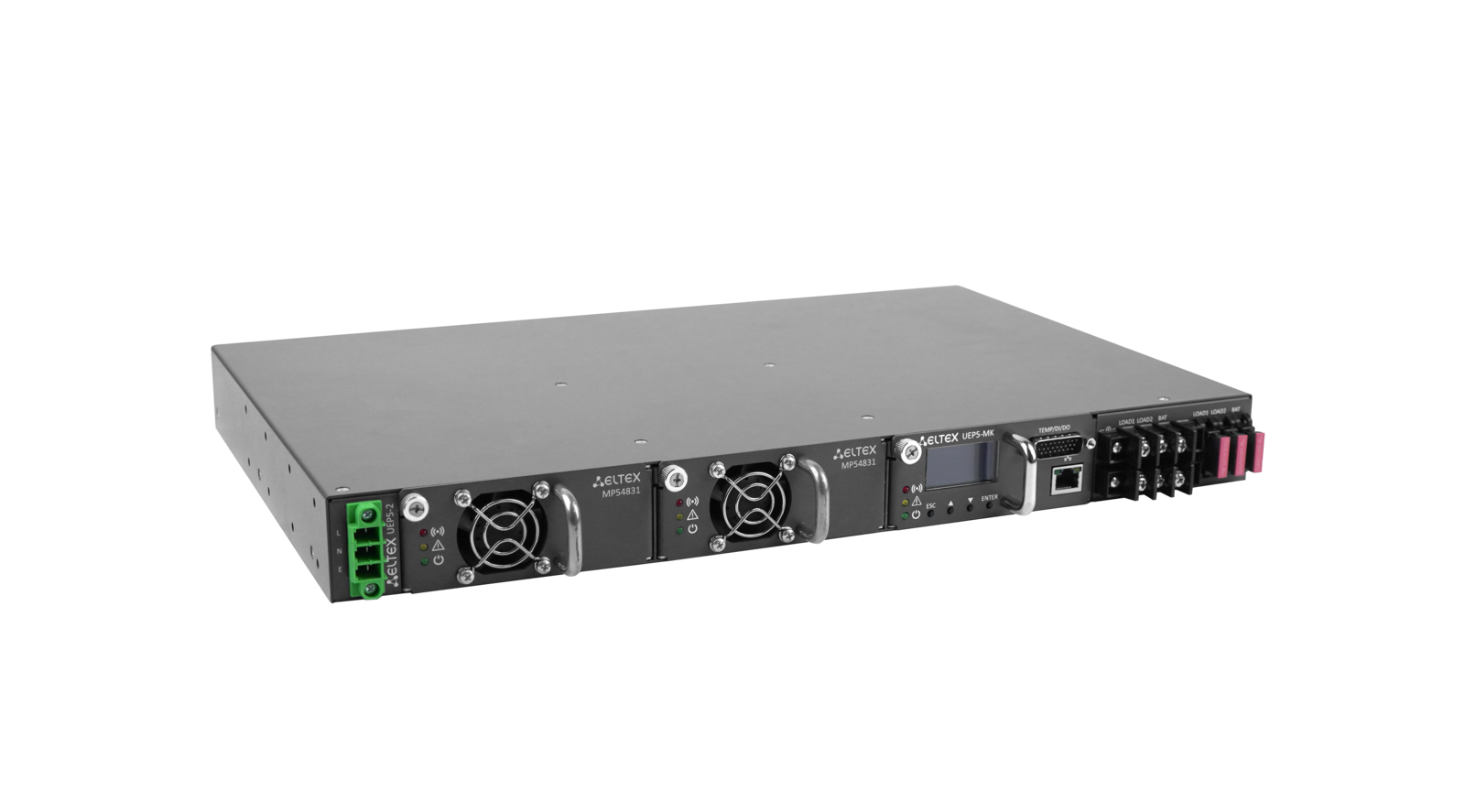

Устройство электропитания UEP5-2 rev.B
- Максимальный диапазон входного напряжения:
- 176–265 В AC
- Номинальный диапазон входного напряжения:
- 200–240 В AC
- Номинальное выходное напряжение:
- -48 В DC
- Диапазон выходного напряжения:
- -40...-58 В DC
Описание
Устройство UEP5-2 rev.B предназначено для обеспечения электропитанием телекоммуникационного оборудования производства ЭЛТЕКС или других производителей с номинальным входным напряжением 48 В постоянного тока и мощностью до 3 кВт (60 А), а также для заряда свинцово-кислотной аккумуляторной батареи.
UEP5-2 rev.B представляет собой модульную электропитающую установку, конструктивно выполненную в виде типового 19" каркаса высотой 1U.
Улучшенные программы гарантии и поддержки
Вы можете расширить базовый набор услуг платными сервисами
Узнать больше
Характеристики
- Горячая замена силового модуля и модуля управления
- Подключение АКБ
- Защита АКБ от глубокого разряда
- Контроль параметров
- Поддержка протокола SNMP
- Web-интерфейс
- CLI
Тех.характеристики
Если вы хотите ознакомиться с полным техническим описанием, воспользуетесь разделом "Документы и файлы" ниже
Входные электротехнические параметры:
Максимальный диапазон входного напряжения
176–265 В AC
Номинальный диапазон входного напряжения
200–240 В AC
Входная частота
47–63 Гц
Коэффициент мощности
0,89
Выходные электротехнические параметры:
Номинальное выходное напряжение
-48 В DC
Диапазон выходного напряжения
-40...-58 В DC
Максимальный выходной ток (при работе от АКБ)
30 А
Максимальный выходной ток (при работе от сети AC)
60 A
Максимальный выходной ток по линии «LOAD1»
30 A
Максимальный выходной ток по линии «LOAD2»
30 A
Максимальный входной/выходной ток по линии «BAT»
30 A
КПД
Не менее 90 %
Физические характеристики и условия окружающей среды:
Рабочая температура окружающей среды
От -5 до +50 °C
Температура хранения
От -40 до +70 °C
Рабочая влажность при температуре +25 °С
До 80%
Масса:
Устройство без модулей
3,4 кг
Сменный cиловой модуль МР54831
1,5 кг
Сменный модуль управления UEP5-MK2
0,7 кг
Устройство в полной комплектации
7,1 кг
Габариты (ШxВxГ):
Устройство электропитания UEP5-2 rev.B
440x44x280 мм
Сменный силовой модуль MР54831
106x43x259 мм
Сменный модуль управления UEP5-MK2
106x43x212 мм
Количество силовых модулей в устройстве
2
Количество модулей управления в устройстве
1
Интерфейсы сменного модуля управления UEP5-MK2:
10/100BASE-TX (RJ-45)
1
ЖК-дисплей
Монохромный дисплей с диагональю 1,54" дюйма
Разрешение ЖК-дисплея
128x64 пикселей
Количество дискретных входов
6
Гальваническая развязка
Индивидуальная
Количество релейных дискретных выходов
6
Коммутируемая нагрузка
1 A, 30 В DC
0.3 A, 125 В AC
