Маршрутизатор ME5200

Серийное производство
Маршрутизаторы серии MЕ – это многофункциональные уcтройства с высокой плотностью портов, предназначенные для использования на сетях операторов связи в качестве агрегирующих маршрутизаторов и маршрутизаторов границы транспортной IP/MPLS-сети.

Маршрутизаторы предоставляют собой экономичное, компактное и высокопроизводительное решение, которое может быть использовано для организации точек присутствия оператора при предоставлении услуг передачи данных крупным заказчикам с высокими требованиями к надежности.

Основными функциональными возможностями устройства, помимо маршрутизации и коммутации трафика, является широкая поддержка механизмов коммутации MPLS, в том числе сервисов MPLS Layer3 VPN, VPLS (Kompella/Martini), VPWS с возможностями pseudowire backup, маршрутизация Multicast-трафика с поддержкой протоколов PIM-SM/PIM-SSM/MSDP/Anycast PIM, а также широкие возможности QoS, позволяющие использовать устройства в качестве граничных маршрутизаторов сети для терминации клиентских сервисов.

Отказоустойчивость устройств обеспечивается путем резервирования источников питания (1+1) и применением сменных модулей вентиляции. Все резервируемые блоки допускают замену на работающем устройстве.

ME5200 представляют собой маршрутизаторы с фиксированным набором сетевых интерфейсов, сменными блоками питания и модулями вентиляции и могут применяться в тех местах сети, где требуется высокая производительность в компактном форм-факторе.
Технические характеристики
Модули и доп. оборудование
Документы и файлы
Вопросы
Гарантия
Пакетный процессор - Broadcom BCM88375
Центральный процессор - Broadcom XLP308, MIPS 1400MHz

Встроенные интерфейсы
  • Сетевые (LAN/WAN) интерфейсы 32 x 10GE SFP+. Поддерживают режим 1GE (1000BASE-X). Возможно использование SFP трансиверов 1000BASE-T
  • Сетевые интерфейсы 4 x 40/100GE QSFP28. Поддерживаются режимы 40GE и 100GE
  • Out Of Band (OOB) порт 1GE (10/100/1000BASE-T)
  • Консольный порт RS-232 (RJ-45)
  • 1x USB 2.0
Производительность
  • Пропускная способность 720 Gbps, 720Mpps
  • Объём буферной памяти 8GB
  • Оперативная память 16GB
  • Размер таблицы MAC адресов - 750 000 (ресурс является разделяемым с таблицами MPLS-коммутации и элементами single-hop BFD-сессий)
  • Количество bridge-доменов до 8K
  • Емкость таблиц маршрутизации:
    • FIB: до 4M маршрутов IPv4 либо 2,7М IPv6. Фактическая вместимость FIB зависит от длины префиксов. Ресурс является разделяемым с таблицами ARP и IPv6 ND cache
    • RIB: до 5,9M IPv4 либо до 4M IPv6 (ограничено  объемом свободной оперативной памяти)
  • Количество L3-интерфейсов до 8K
  • Количество MPLS PW до 16K
  • Количество ARP-записей до 57K
  • Количество VRF (MPLS L3VPN) до 1000 (либо до 128 при запущенных экземлярах BGP-процессов в каждом из VRF)
  • Количество очередей QoS 96K
Физические характеристики
  • Воздушный поток спереди назад (front-to-back). Три сменных модуля вентиляции с возможностью горячей замены.
  • Два сменных источника питания с возможностью горячей замены. Переменный ток: 150..250В 50Гц Постоянный ток: 36..72В
  • Максимальная потребляемая мощность - 350 Вт
  • Диапазон рабочих температур от 0 до 45 C0
  • Вес - 9,8 кг
  • Габаритные размеры (ШхВхГ) 440 x 87 x 500 мм
Функции интерфейсов
  • Группы интерфейсов LAG, LACP
  • Равномерная балансировка трафика в группе
  • Multi-chassis LAG
  • Поддержка BFDoverLAG, определение неисправности отдельного соединения (RFC 7130)
  • Traffic mirroring - SPAN, RSPAN

Функции уровня 2
  • Обеспечение коммутации Ethernet посредством бридждоменов и кросс-коннектов
  • Поддержка IEEE bridging (IEEE 802.1d)
  • Поддержка VLAN (IEEE 802.1q)
  • Поддержка Q-in-Q (IEEE 802.1ad) с возможностью операций над тегами - push/pop/swap/replace
  • Поддержка протоколов SpanningTree (STP, RSTP, MSTP)
  • Протокол LLDP
Протоколы и функции уровня 3
  • Поддержка статической unicast маршрутизации IPv4, IPv6
  • Поддержка протокола IS-IS
  • Поддержка OSPFv2, OSPFv3
  • Поддержка Border Gateway Protocol (BGP)
  • Поддержка BGP Route Reflector, BDP Additional Path
  • Поддержка фильтрации маршрутов (routemap, prefix-list)
  • Поддержка маршрутизации по политикам (Policy-based routing, PBR)
  • Поддержка интерфейсов в режиме  unnumbered
  • Поддержка протокола BFD для протоколов маршрутизации и статических маршрутов
  • Поддержка IP FastReroute/Loop Free Alternate для OSPF/IS-IS
  • Поддержка VRRP (version 2), DHCP relay agent
  • Поддержка IPv4 ACL (access control lists) для транзитного трафика
  • Балансировка нагрузки ECMP
Управление Multicast
  • Поддержка PIM-SM, PIM-SSM, Anycast RP
  • Поддержка IGMP v2/v3, SSM mapping
  • MSDP
Функции MPLS
  • Поддержка Multiprotocol extensions for BGP-4
  • Поддержка Label Distribution Protocol (LDP)
  • Поддержка RSVP-TE, в том числе RSVP-TE FRR и End-to-end protection
  • Поддержка MPLS pseudowire с функционалом PW backup
  • Поддержка L2VPN
    • VPWS
    • VPLS LDP signalling (draft-martini)
    • VPLS BGP signalling (draft-kompella)
  • Поддержка L3VPN
    • L3VPN для AFI/SAFI vpnv4 unicast и vpnv6 unicast
    • L3VPN inter-AS optionA
QOS
  • Ограничение скорости на входе и выходе (ingress policing, ingress/egress policing и shaping)
  • Алгоритмы обслуживания очередей SPи DeficitWRR
  • Поддержка Weighted random early detection (WRED)
  • Rate limiting, Storm Control
  • До 8 очередей на логический интерфейс, до 32K очередей на физический интерфейс
Функции обеспечения надежности
  • Graceful Restart для протоколов маршрутизации
  • Non-stop forwarding
  • Хранение двух версий ПО на внутреннем накопителе
  • Возможность отката на предыдущую версию ПО при проведении обновления
Управление и мониторинг
  • Интерфейс командной строки (CLI), поддержка протоколов SSH, Telnet для удаленного управления
  • Протокол SNMPv1/v2c/v3  для мониторинга состояния устройства
  • Протокол NETCONF
  • Экспорт статистических данных (Netflow v9, v5, IPFIX)
  • Резервное сохранение и восстановление конфигурации (локальное, FTP, SFTP, TFTP)
  • Аутентификация и авторизация RADIUS, TACACS+, аккаунтинг по TACACS+
  • Удаленная смена ПО
  • Мониторинг параметров и ресурсов системы
  • Поддержка syslog
  • Синхронизация времени, протоколы NTP, SNTP
  • Возможность фильтрации сетевого доступа к протоколам управления (Control-plane filtering)
  • Возможность ограничения скорости перехвата трафика на CPU
  • Поддержка ELTEX  SLA
Дополнительные модули (не входят в базовую комплектацию)
PM350-48/12 Модуль питания PM350-48/12, 36-72В DC, 350 Вт
РМ350-220/12 Модуль питания РМ350-220/12, 176-264В AC, 350 Вт
SFP-модули (не входят в базовую комплектацию)
 1 волокно

Part Number

 SFP 1,25 GE модуль, 3 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM

FH-SB3512CDS3 / FH-SB5312CDS3

 SFP 1,25 GE модуль, 3 км, SM, 1 волокно, комплект TX/RX 1310/1550 LC, DDM

FH-SB3512CDL3 / FH-SB5312CDL3

 SFP 1,25 GE модуль, 20 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM

FH-SB3512CDS20 / FH-SB5312CDS20

 SFP 1,25 GE модуль, 20 км, SM, 1 волокно, комплект TX/RX 1310/1550 LC, DDM

FH-SB3512CDL20 / FH-SB5312CDL20

 SFP 1,25 GE модуль, 20 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM, INDUSTRIAL

FH-SB3512IDS20 / FH-SB5312IDS20

 SFP 1,25 GE модуль 40 км, SM, 1 волокно, комплект TX/RX 1310/1550 LC, DDM

FH-SB3512CDL40 / FH-SB5312CDL40

 SFP 1,25 GE модуль 40 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM

FH-SB3512CDS40 / FH-SB5312CDS40

 SFP 1,25 GE модуль 80 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC, DDM

FH-SB4512CDL80 / FH-SB5412CDL80

 SFP 1,25 GE модуль 80 км, SM, 1 волокно, комплект TX/RX 1490/1550 SC, DDM

FH-SB4512CDS80 / FH-SB5412CDS80

 SFP 1,25 GE модуль 120 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC, DDM

FH-SB4512CDL120 / FH-SB5412CDL120

 SFP 1,25 GE модуль 120 км, SM, 1 волокно, комплект TX/RX 1490/1550 SC, DDM

FH-SB4512CDS120 / FH-SB5412CDS120

 SFP 1,25 GE модуль 160 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC DDM

FH-SB4512CDL160 / FH-SB5412CDL160

 2 волокна
 SFP 1,25 GE модуль 550м, MM, 2 волокна, 850 nm,  LC,  DDM

FH-S8512CDL05

 SFP 1,25 GE модуль 2км, ММ, 2 волокна, 1310 nm, LC, DDM

FH-S3112CDL2

 SFP 1.25 GE модуль 20 км, SM, 2 волокна, 1310 nm, LC, DDM

FH-S3112CDL20

SFP 1,25 GE модуль 40 км, SM, 2 волокна, 1310 nm, LC, DDM

FH-S3112CDL40
 SFP 1.25 GE модуль 80 км, SM, 2 волокна, 1550 nm, LC, DDM

FH-S5512CDL80

 SFP 1.25 GE модуль 120 км, SM, 2 волокна, 1550 nm, LC, DDM

FH-S5512CDL120

 SFP 1.25 GE модуль 160 км, SM, 2 волокна, 1550 nm, LC, DDM

FH-S5512CDL160

SFP+
 1 волокно
 SFP+ 10GE модуль 3 км, SM, 1 волокно, комплект TX/RX 1290/1310 LC, DDM

FH-SPB311TCDL3 / FH-SPB191TCDL3

 SFP+ 10GE модуль 20 км, SM, 1 волокно, комплект TX/RX 1330/1270 LC, DDM

FH-SPB231TCDL20 / FH-SPB321TCDL20

 SFP+ 10GE модуль 40 км, SM, 1 волокно, комплект TX/RX 1330/1270 LC, DDM

FH-SPB231TCDL40 / FH-SPB321TCDL40

 SFP+ 10GE модуль 60 км, SM, 1 волокно, комплект TX/RX 1330/1270 LC, DDM

FH-SPB231TCDL60 / FH-SPB321TCDL60

 SFP+ 10GE модуль 80 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC, DDM

FH-SPB451TCDL80 / FH-SPB541TCDL80

 SFP+ 10GE модуль 100 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC, DDM

FH-SPB451TCDL100 / FH-SPB541TCDL100
 2 волокна
 SFP+ 10GE модуль, 0.3 км, MM, 2 волокна, 850 nm, LC, DDM

FH-SP851TCDL03

 SFP+ 10GE модуль, 20 км, SM, 2 волокна, 1310 nm, LC, DDM

FH-SP311TCDL20

 SFP+ 10GE модуль, 40 км, SM, 2 волокна, 1550 nm, LC, DDM

FH-SP551TCDL40

 SFP+ 10GE модуль, 80 км, SM, 2 волокна, 1550 nm, LC, DDM

FH-SP551TCDL80

 SFP+ 10GE модуль, 100 км, SM, 2 волокна, 1550 nm, LC, DDM

FH-SP551TCDL100

SFP/SFP+ трансиверы с интерфейсом RJ-45
 SFP трансивер 10/100/1000 BASE-T

FH-ST2

 SFP+ трансивер 10GBASE-Т

FH-10SFP-T

SFP+ Direct Attach Cable
 SFP+ Direct attach cable, 10G, 1m

FH-DP1T30SS01

 SFP+ Direct attach cable, 10G, 2m

FH-DP1T30SS02

SFP+ Direct attach cable, 10G, 3m

FH-DP1T30SS03

SFP+ Direct attach cable, 10G, 5m

FH-DP1T30SS05
 QSFP
QSFP+ 40G ММ 100M

FH-QSFP4TCDM01

MPO CABLE patch cord UPC/UPC 2m Female (для QSFP+ 40G 100M)

NS-MPO12-MPO12-A3

QSFP+ 40G модуль, 10 км, SM, 2 волокна, 1270 nm/1290 nm/1310 nm/1330 nm,  LC,  DDM

FH-QSFP4TCDL10

 QSFP28 100G

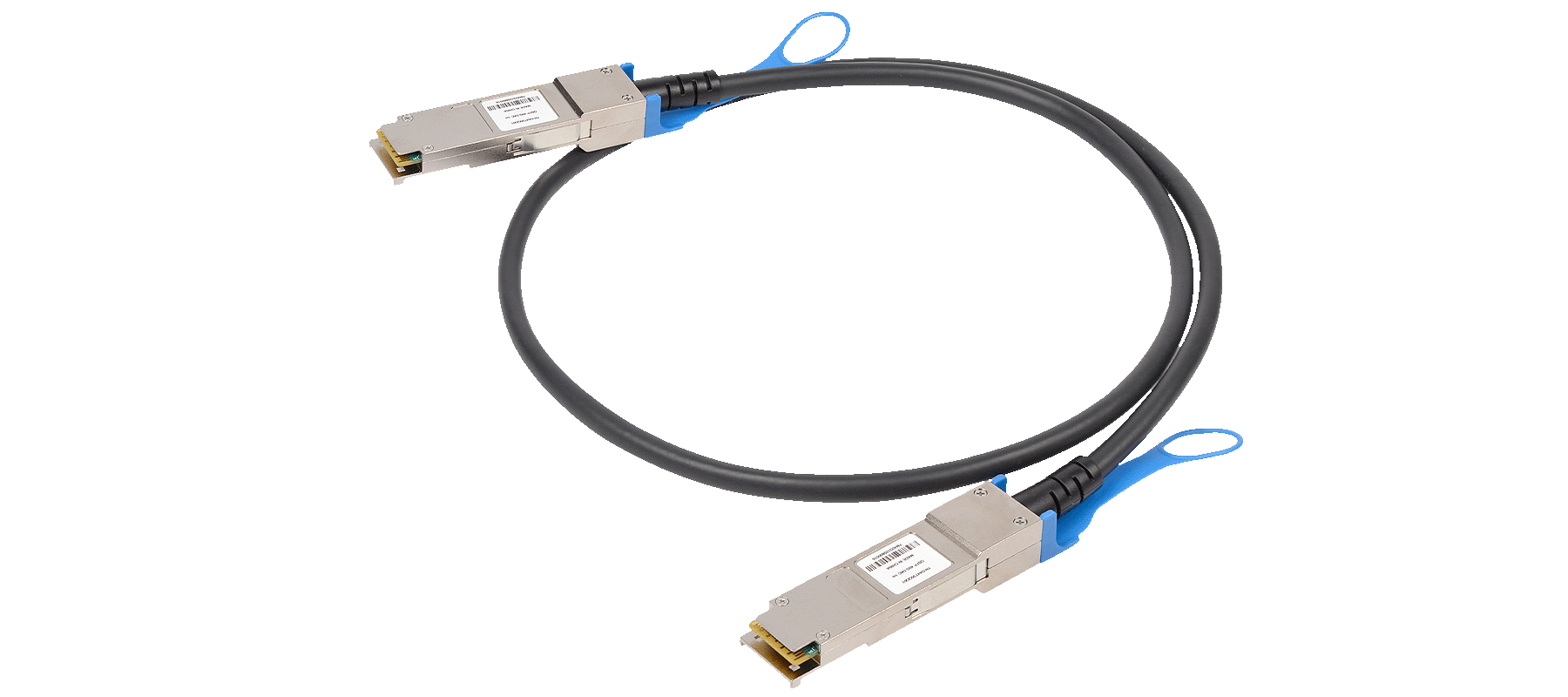

QSFP28 100G Direct attach cable, 100G, 1m. 30AWG

FH-DP10T30QQ01

QSFP28 to QSFP28  100G  DAC CABLE  2M

FH-DP10T30QQ02

QSFP28 to QSFP28  100G  DAC CABLE  3M

 FH-DP10T30QQ03

QSFP28 to QSFP28  100G  AOC  OM3  5M

FH-A100M3QQ05

QSFP28 100G 1310nm  LR4  LC  DDM

FH-Q28LLR4CDL10

QSFP28  100G SR4  MPO 100M

FH-Q28SR4CDM01

QSFP28 100G CWDM4 2KM

FH-Q28CWDM4CDL2

QSFP28 100G  ER4   30-40KM

FH-Q28LER4CDL30

Жизненный цикл продукции ELTEX
В разработке
1
Предсерийное производство
2
Серийное производство
3
Серийный выпуск завершен
4
Продажа окончена
5
Поддержка окончена
6
На все телекоммуникационное оборудование «Элтекс» вне зависимости
от стадии жизненного цикла производитель предоставляет гарантию сроком 12 месяцев.
