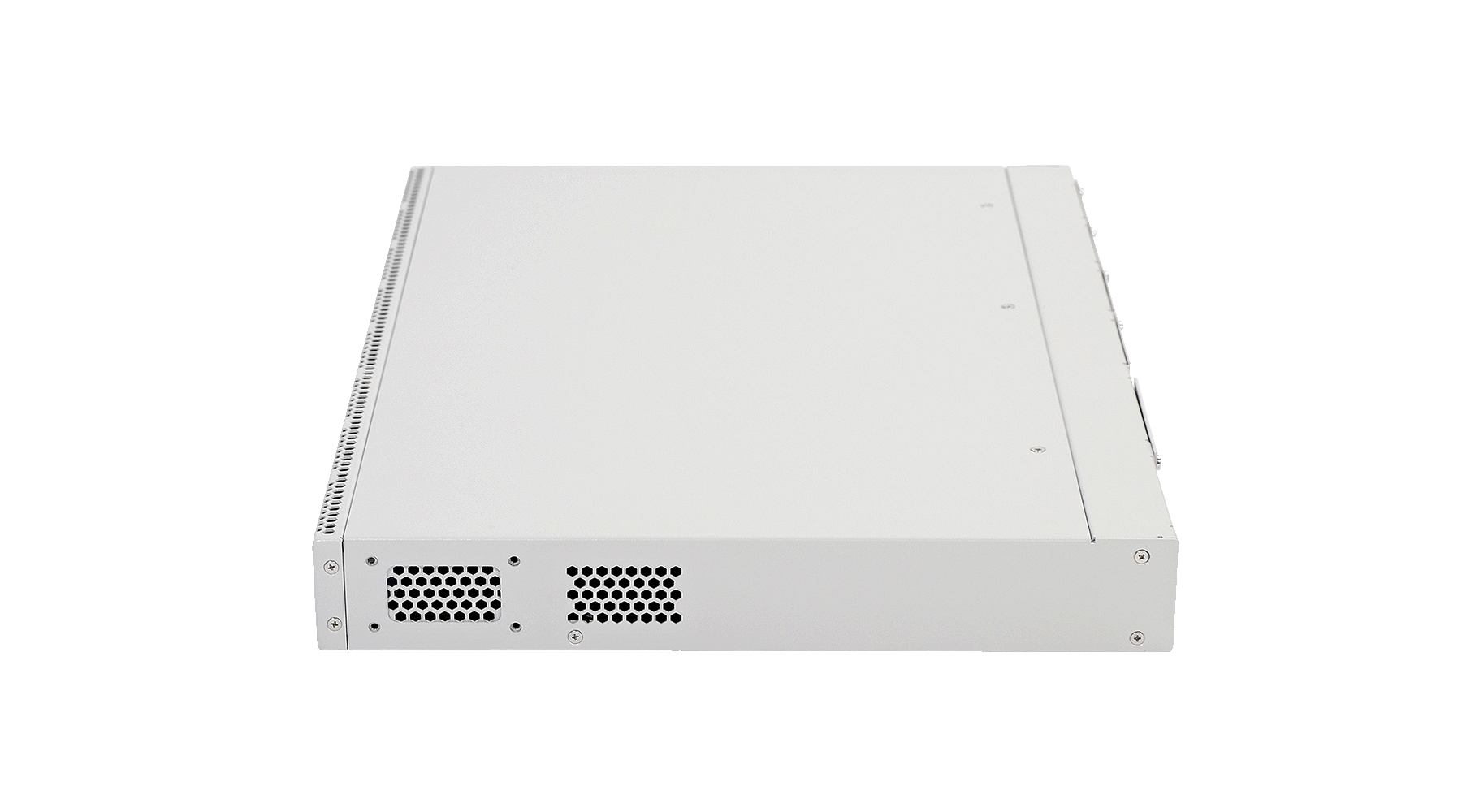

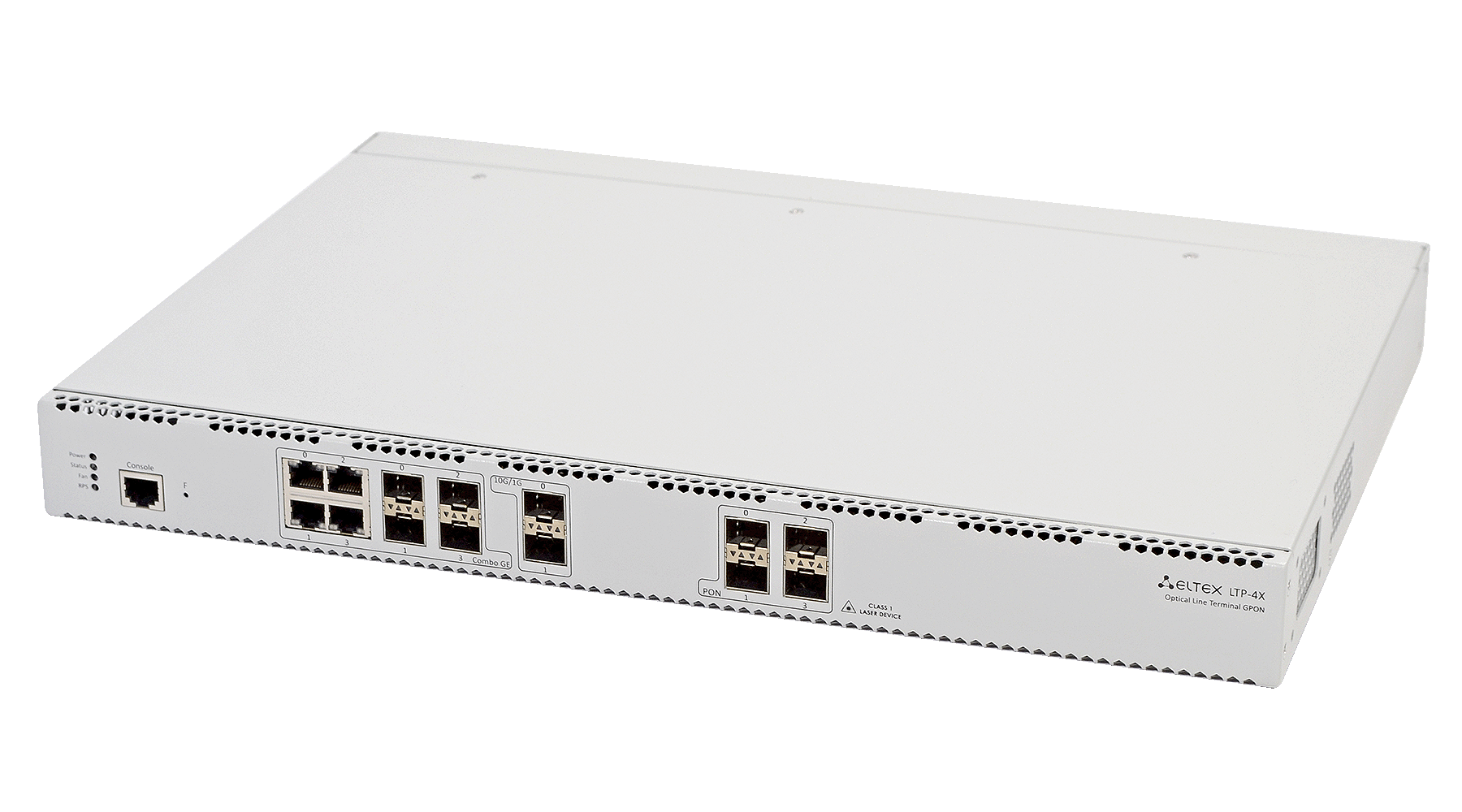

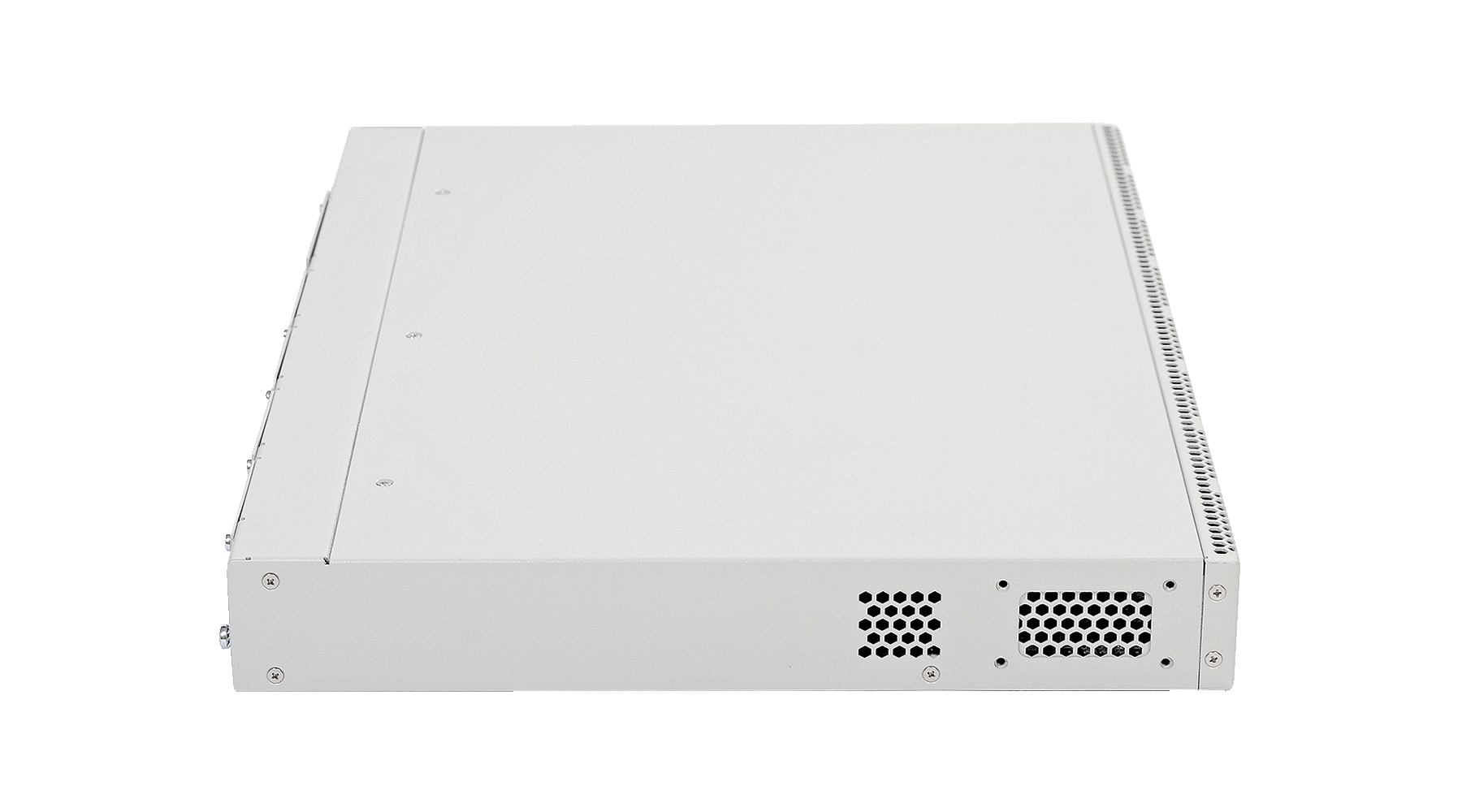

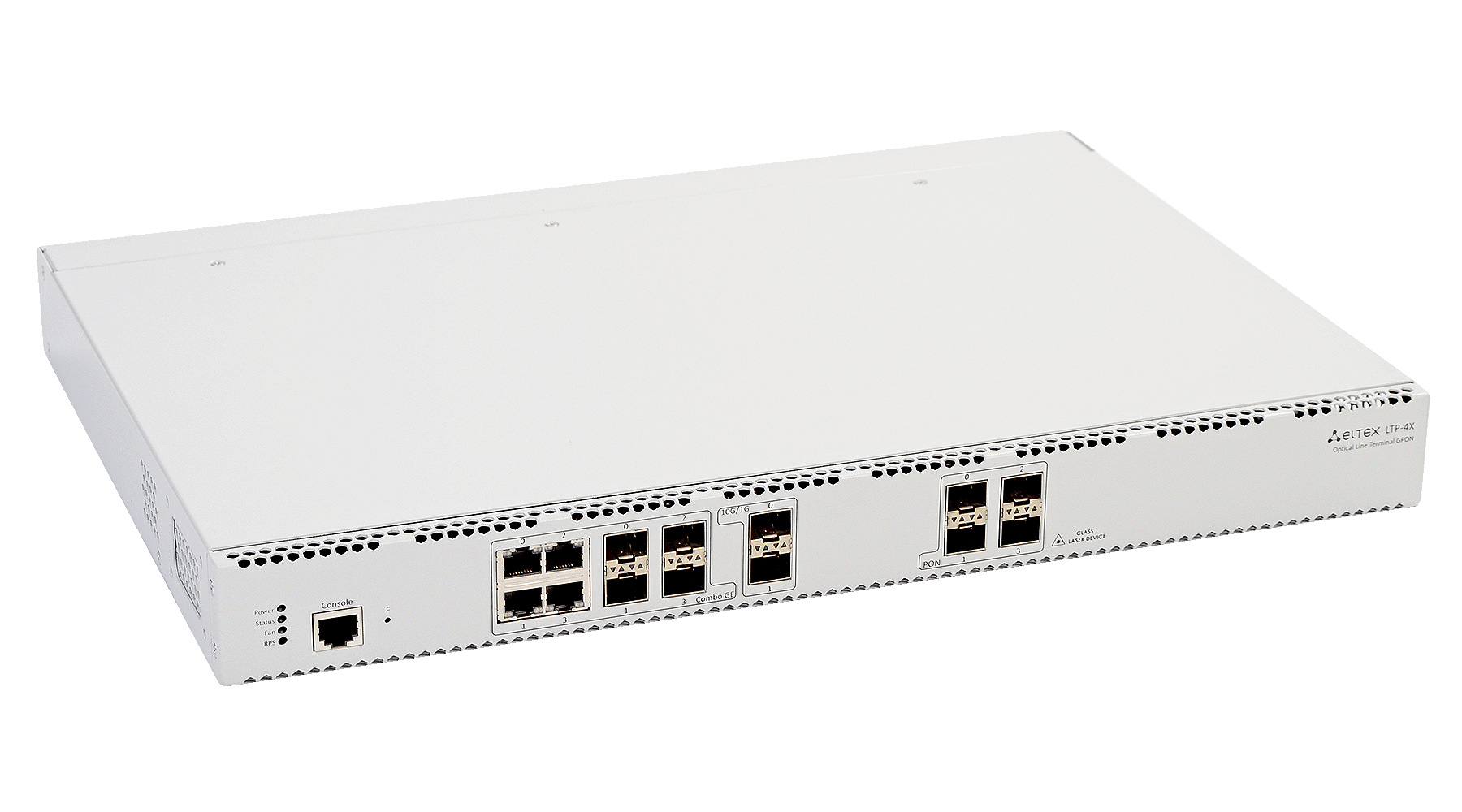

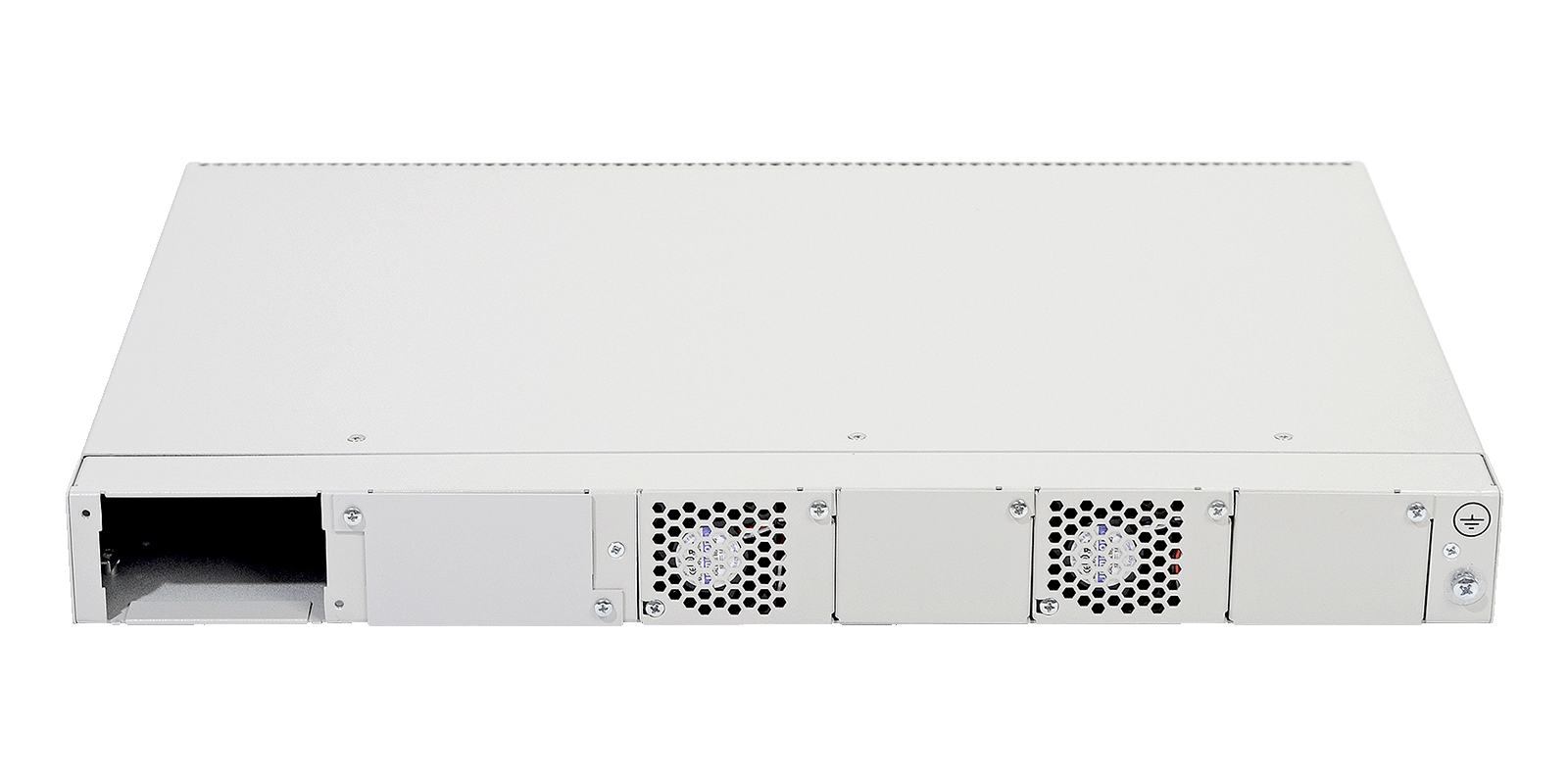

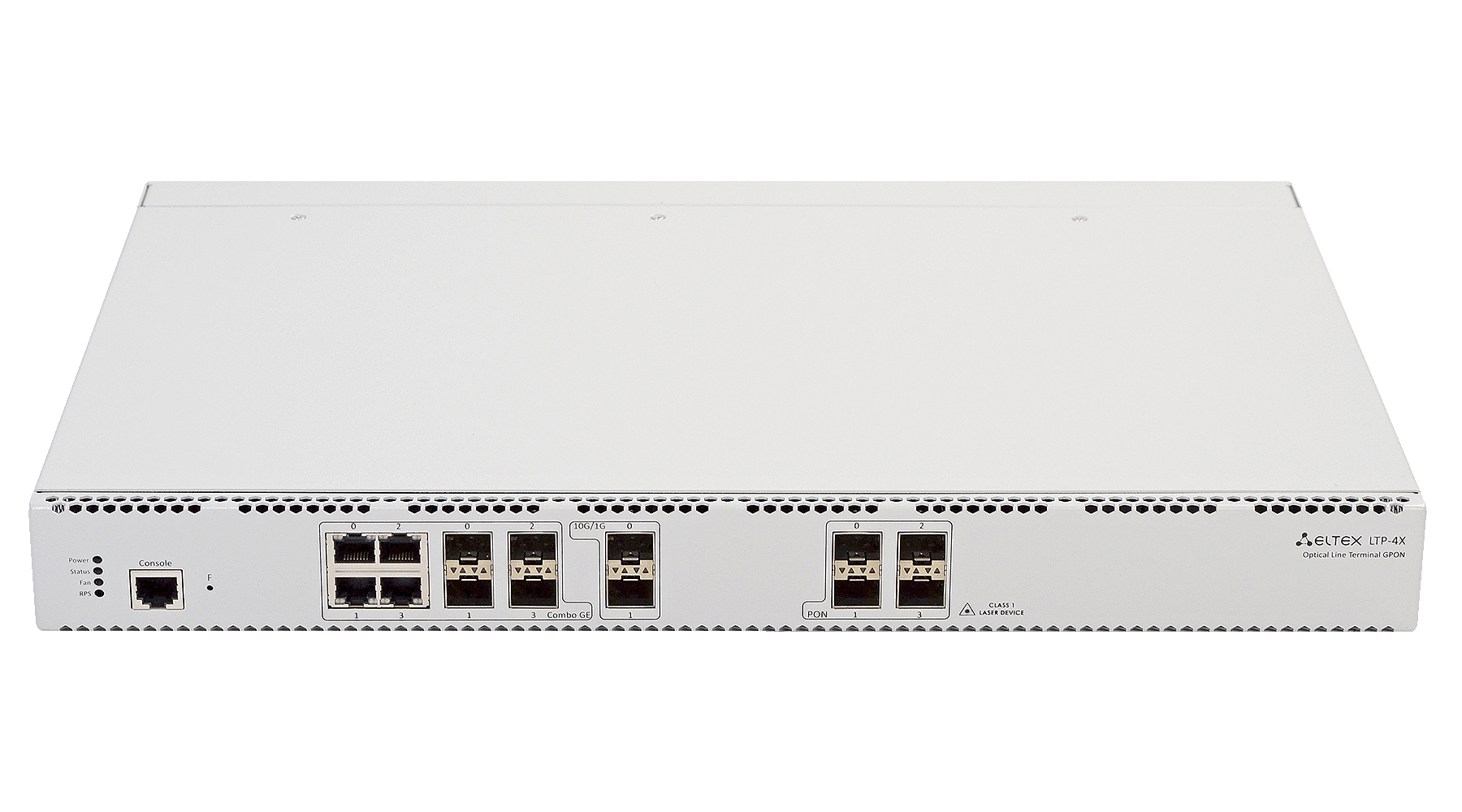

Станционный терминал GPON OLT LTP-4X rev.C/rev.D
ЕРРРП (ТОРП): ТКО-80/19- Технология:
- GPON
- Производительность:
- 128 Гбит/с
- Количество ONT:
- 512
- Интерфейсы:
- 2x10G SFP+, 4x1G Combo SFP, 4x2.5G GPON SFP
Описание
Станционное оборудование GPON OLT LTP-4X rev.C/rev.D предназначено для организации широкополосного доступа по пассивным оптическим сетям (PON). С его помощью осуществляется управление абонентскими устройствами, коммутация трафика и соединение с транспортной сетью. Применение устройства позволяет оператору строить масштабируемые, отказоустойчивые сети «последней мили», отвечающие высоким требованиям к безопасности.
Широкополосный абонентский доступ по технологии FTTH представляет собой самый качественный вариант доставки услуг Triple Play благодаря высокой скорости передачи данных на большие расстояния. Основным преимуществом технологии PON является отсутствие на участке от OLT до ONT активных узлов, требующих электропитания, что значительно снижает расходы на эксплуатацию сети. Кроме того, сокращается суммарная протяженность оптических волокон (одно волокно на группу до 128 абонентов), что позволяет экономить на кабельной инфраструктуре.
Улучшенные программы гарантии и поддержки
Вы можете расширить базовый набор услуг платными сервисами
Узнать больше
Характеристики
- GPON
- Питание:
- AC/DC, 2 сменных БП
- Интерфейсы:
- 2x10G SFP+, 4x1G Combo SFP, 4x2.5G GPON SFP
- Стандарты:
- G.988/G.984.x/TR-156
- Производительность:
- 128 Гбит/с
- Количество ONT:
- 512
EMS
Централизованная система управления сетевым оборудованием. Позволяет осуществлять мониторинг основных параметров устройств и отображать аварийные ситуации в режиме online
Тех.характеристики
Если вы хотите ознакомиться с полным техническим описанием, воспользуетесь разделом "Документы и файлы" ниже
Интерфейсы
10GBASE-X (SFP+)/1000BASE-Х
2
Combo 100/1000BASE-T/1000BASE-X (SFP)
4
2.5/1.25 Гбит/с GPON (SFP)
4
Режимы портов
Дуплексный/полудуплексный режим
10/100/1000 Мбит/с для электрических портов
Дуплексный режим
1/10 Гбит/с для оптических портов
Параметры SFP PON
Среда передачи
Оптоволоконный кабель SMF - 9/125, G.652
Коэффициент разветвления
До 1:128
Поддержка функции измерения уровня мощности принимаемого сигнала RSSI
Да
Поддержка DDM (вывод параметров в CLI):
Уровень мощности принимаемого сигнала (Digital RSSI)
Да
Температура модуля (Module Temperature)
Да
Напряжение питания (Supply Voltage)
Да
Ток смещения лазера (Laser Bias Current)
Да
Выходная оптическая мощность (Tx Optical Power Output)
Да
Class B+:
Соответствует ITU-T G.984.2, FSAN Class B+, SFF-8472
Да
Максимальная дальность действия
20 км
Передатчик:
1490 нм РОС-лазер (DFB Laser)
Скорость передачи данных
2488 МБ/с
Средняя выходная мощность
+1,5..+5 дБм
Ширина спектральной линии
-20 дБ 1.0 нм
Приемник:
1310 нм APD/TIA
Скорость передачи данных
1244 МБ/с
Чувствительность приемника
-28 м
Оптическая перегрузка приемника
-8 дБм
Class C++
Соответствует ITU-T G.984.2, FSAN Class C++, SFF-8472
Да
Максимальная дальность действия
40 км
Передатчик:
1490 нм РОС-лазер (DFB Laser)
Скорость передачи данных
2488 МБ/с
Средняя выходная мощность
+7..+10 дБм
Ширина спектральной линии
-20 дБ 1.0 нм
Приемник:
1310 нм APD/TIA
Скорость передачи данных
1244 МБ/с
Чувствительность приемника
-32 м
Оптическая перегрузка приемника
-12 дБм
Динамический диапазон импульсного приемника
20 дБ
Коммутатор
Производительность
128 Гбит/с
Таблица MAC-адресов
16К записей
Поддержка VLAN
До 4К в соответствии с 802.1Q
Физические параметры
Напряжение питания
150–250 В AC, 50–60 Гц
36–72 В DC
Потребляемая мощность
Не более 55 Вт
Рабочий диапазон температур
От -5° до 40°C
Относительная влажность
До 80%
Габариты
С установленным блоком питания: 430х44х317 мм, 19'’ конструктив, типоразмер 1U
Дополнительные возможности
Зеркалирование трафика с VLAN
С порта
Таблица MAC-адресов
16K на коммутатор, 4K на порт
Ограничение количества MAC-адресов
Да
Поддержка STP, RSTP, MSTP
Да
Поддержка ERPSv2
Да
Поддержка QoS
802.1p, DSCP2, WFQ
Изоляция портов, изоляция портов в пределах одной VLAN
Да
Ограничение unicast/multicast/broadcast-трафика
Да
Поддержка ACL IPv4
Да
Поддержка QinQ в соответствии с IEEE 802.1ad
Да
Количество multicast-групп
До 1024
Поддержка IGMP Fast Leave
Да
Поддержка IGMP Proxy
Да
Поддержка IGMP Snooping
Да
Поддержка IGMP Querier
Да
Поддержка DHCPv4 Snooping
Да
Поддержка IP Source guard
Да
Поддержка DHCPv4 Relay Agent (opt.82, iphelper)
Да
Поддержка PPPoE Intermediate agent
Да
Поддержка LLDP (802.1ab)
Да
Поддержка Storm Control
Да
Поддержка Policy
Да
Утилизация по сервисам ONT
Да
Резервирование GPON-портов
Да
Управление PoE на портах ONT
Да
Комплектация
Базовый комплект, который поставляется вместе с устройством
Руководство по эксплуатации (по запросу)
Сертификат соответствия
Паспорт устройства
Комплект крепежа в 19"стойку
Дополнительно
Комплектующие, модули и программные опции, которые приобретаются отдельно
Бесплатно
Стандартная гарантия
до 5 лет
