Гибкий мультиплексор Маком-МX

Описание

Гибкий мультиплексор Маком-МХ предназначен для формирования первичных цифровых потоков со скоростью 2048 кбит/с (поток Е1) и передачи по ним аналоговых речевых сигналов и сигналов цифровых интерфейсов, электронной кроссовой коммутации цифровых каналов со скоростью 64 кбит/с, передачи цифровых потоков по сети IP/Ethernet, по SHDSL линиям, для конвертации физических стыков и линейной сигнализации.

Также Маком-МХ используется в качестве выноса абонентской емкости по протоколу V5.2 на базе центрального процессора ЦПМ.

Архитектура

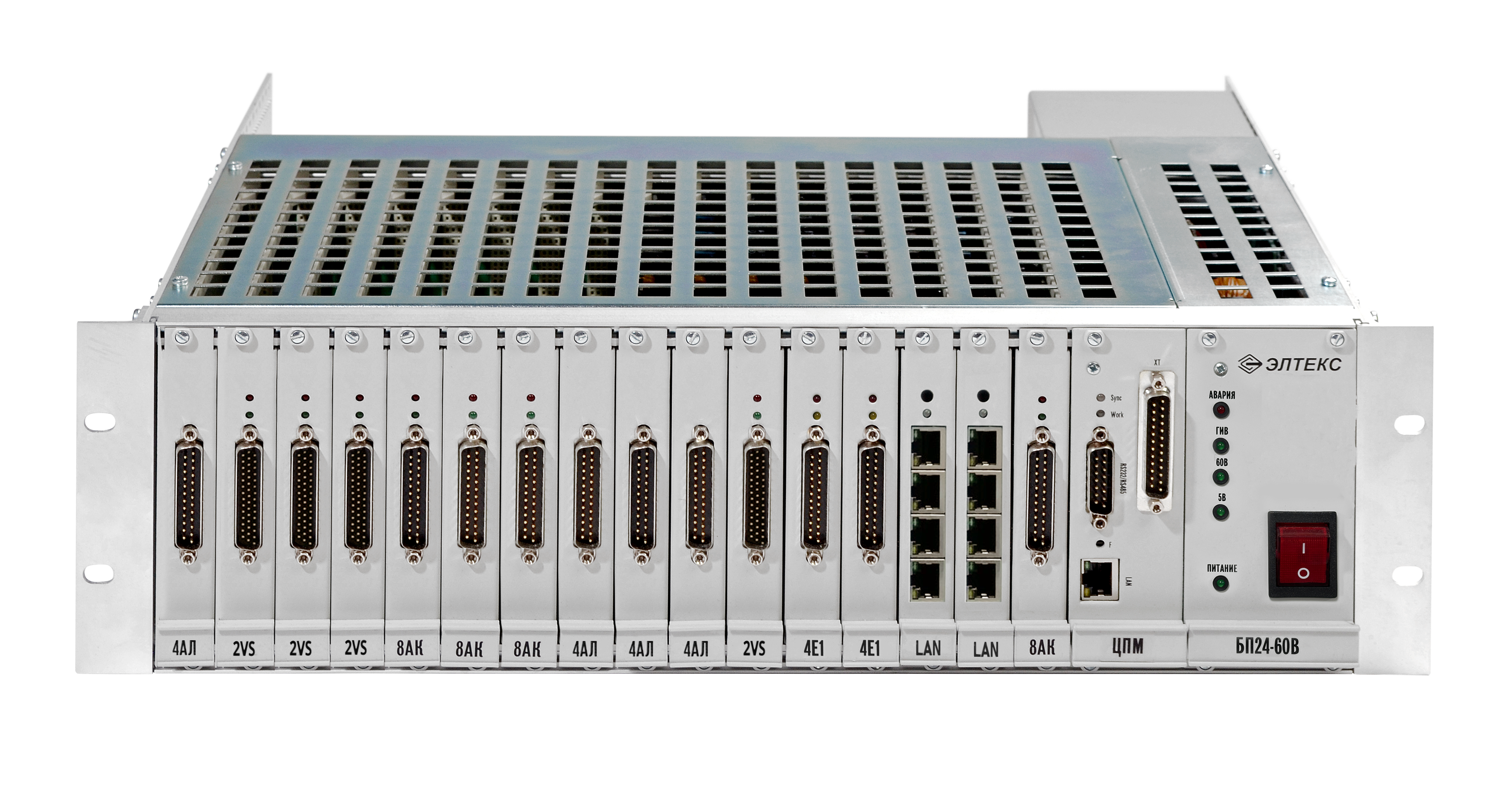

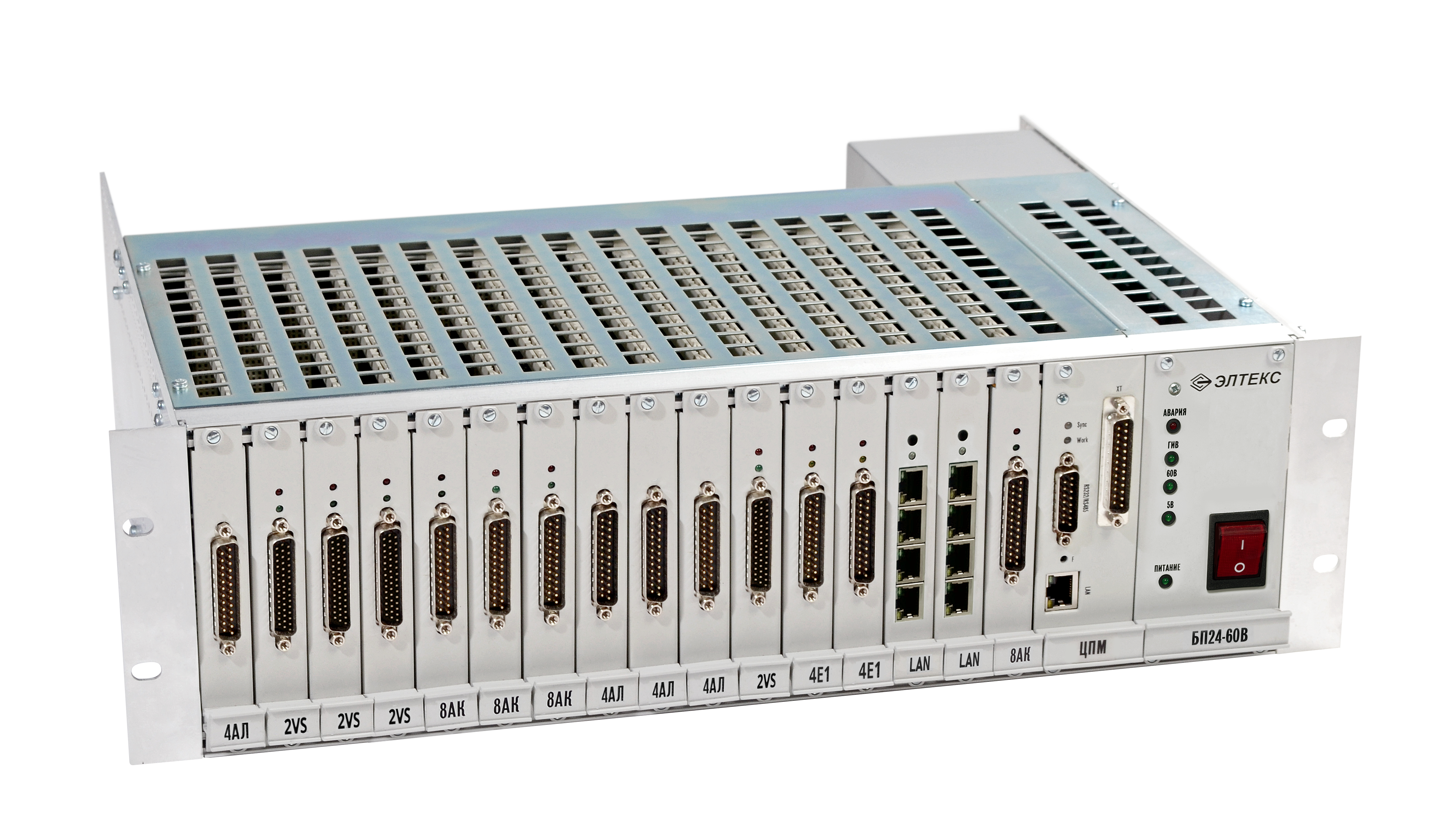

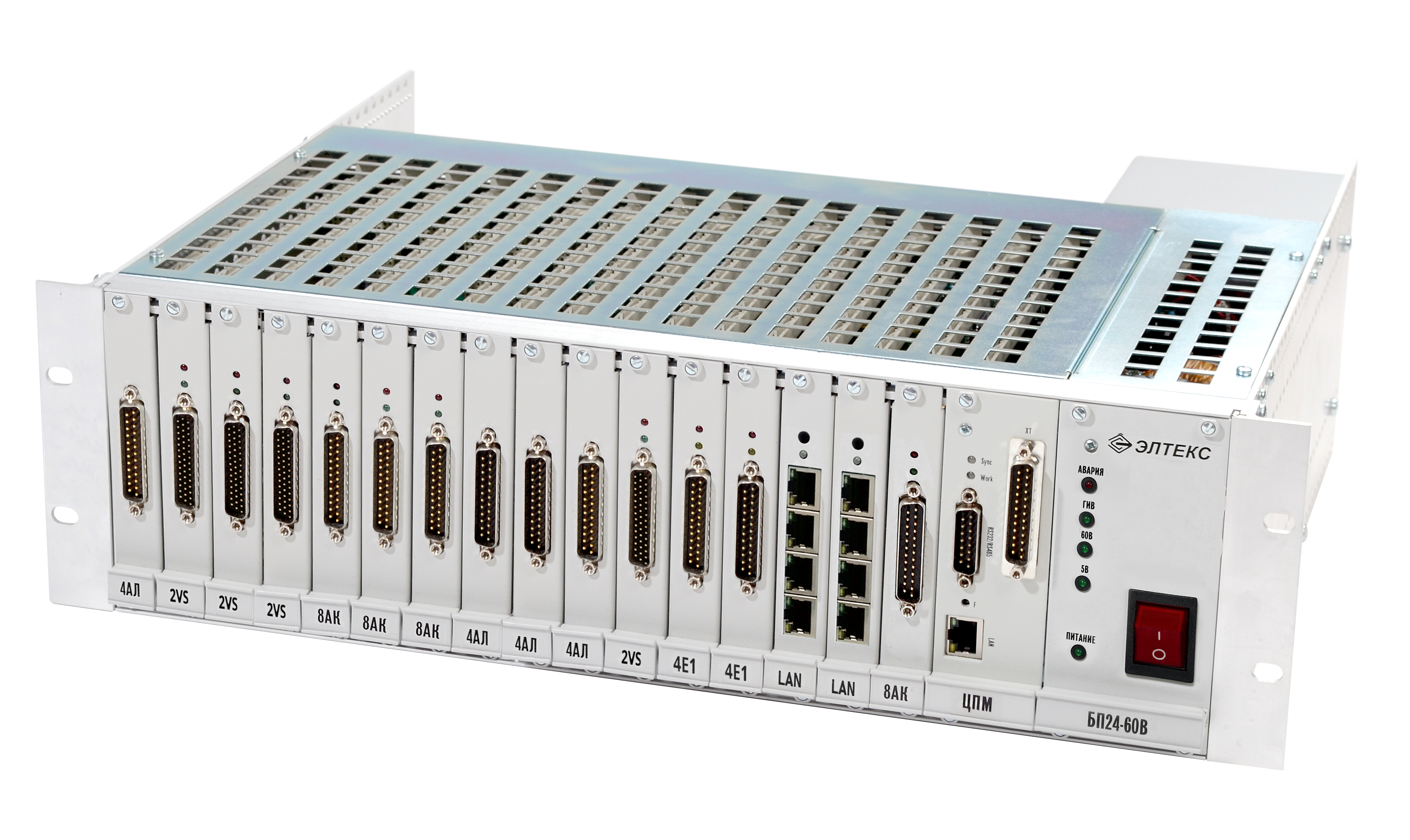

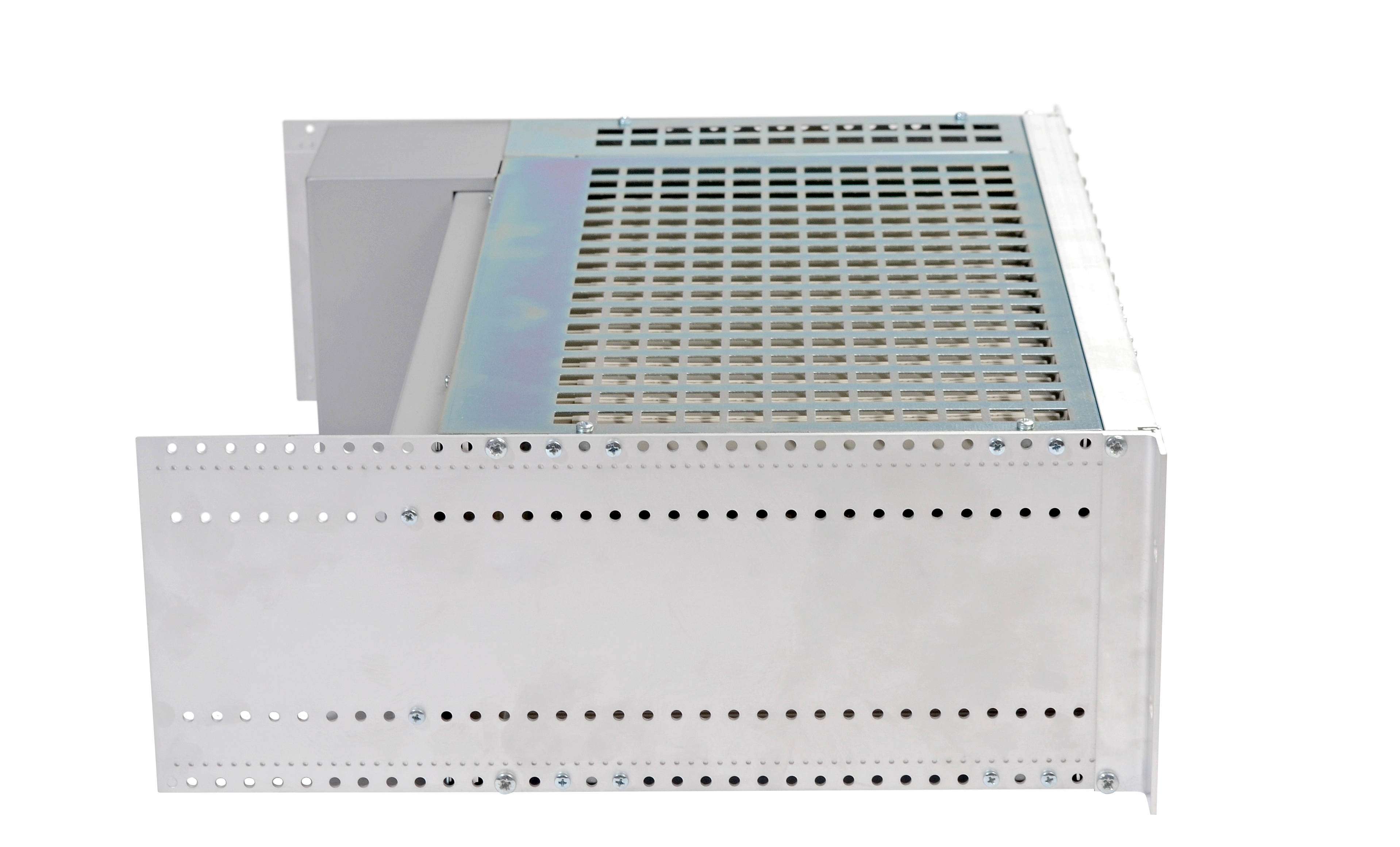

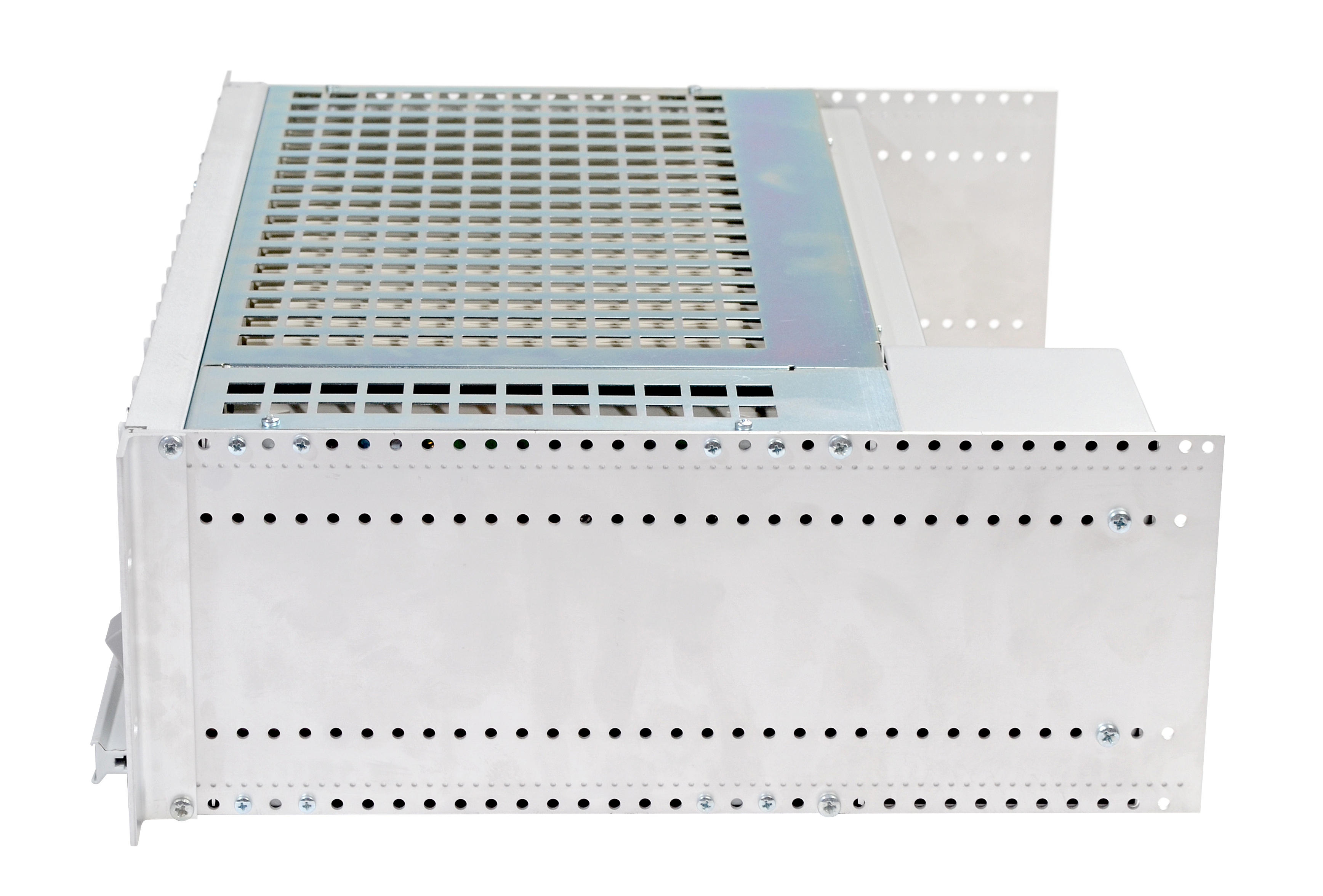

Оборудование имеет модульную конструкцию. Все модули устанавливаются в 19” евроконструктив 3U84ТЕ в стоечном исполнении.

Модули блока питания (БП) и центрального процессора (ЦП91 или ЦПМ) являются базовыми и устанавливаются в несущий каркас при любой конфигурации аппаратуры.

Модули ЦП91, ЦПМ осуществляют кроссовую коммутацию ОЦК и сигнальных каналов, производят конвертирование протоколов сигнализации, управляют работой блока.
Сопряжение аппаратуры с подключаемыми каналами и линиями обеспечивают модули периферийных окончаний. Общее количество периферийных модулей, которое можно установить в один корпус, составляет 16. Все слоты универсальны.

Улучшенные программы гарантии и поддержки

Вы можете расширить базовый набор услуг платными сервисами

Узнать больше

Характеристики

Кросс-мультиплексор

Первичный мультиплексор

Конвертор протоколов

Абонентский концентратор

Тех.характеристики

Если вы хотите ознакомиться с полным техническим описанием, воспользуетесь разделом "Документы и файлы" ниже

Посмотреть datasheet

Интерфейсы

Типы интерфейсов

Цифровые стыки Е1 (HDB3/AMI)

Цифровые стыки ИКМ-15 1024 кбит/с (NRZ, HDB3, AMI)

FXS – двухпроводные физические линии для подключения оконечных абонентских устройств со шлейфной сигнализацией

FXO – двухпроводные физические линии, включаемые в абонентские комплекты АТС

3-хпроводные физические соединительные линии (СЛ) с сигнализацией батарейным способом

2-х/4-х/6-типроводные окончания каналов ТЧ аппаратуры аналоговых систем передачи

Двухпроводные физические линии системы МБ

Цифровые синхронные стыки V.24, V.11, V.35, V.36, X.21

Цифровые сонаправленные стыки 64 кбит/с (G.703.1)

Стыки С1-И

Телеграфные стыки

Ethernet 10/100 Base-T

ВОЛС (E1+Ethernet)

Цифровые стыки SHDSL

Схемы применения

Кросс-мультиплексор

Аппаратура выполняет функции кроссовой коммутации – электронного кроссирования информации 64 кбит/с и n х 64 кбит/с, которая содержится в канальных интервалах входящих сигналов 2048 кбит/с и 1024кбит/с, на позиции любых исходящих канальных интервалов исходящих сигналов 2048 кбит/с и 1024 кбит/с. Максимальное число формируемых аппаратурой цифровых потоков Е1 – 32.

Конвертор протоколов

Аппаратура позволяет производить конвертирование протоколов тональной сигнализации каналов ТЧ (2600Гц) в протоколы сигнализации 2ВСК потоков Е1 и обратно (не более 60 каналов ТЧ).

Первичный мультиплексор

В режиме оконечного мультиплексора аппаратура позволяет подключать устройства через аналоговые и цифровые стыки и осуществлять соединение с удаленными устройствами по потокам E1, ИКМ15 или по оптическому кабелю по технологии TDMoP.

Абонентский концентратор от МС240 до 128 портов

Абонентский концентратор используется для подключения к АТС территориально удалённой группы абонентов. Установка дополнительной АТС или прокладка большого количества линий на большое расстояние в ряде случаев экономически не выгодно. Вместо этого удалённые абоненты подключаются к абонентскому концентратору, устанавливаемому в непосредственной близости к этим абонентам и соединённому с центральной АТС посредством многоканальных линий связи. Поскольку в каждый момент времени далеко не все удалённые абоненты нуждаются в связи, то можно обойтись значительно меньшим числом каналов.

Абонентский концентратор до 128 портов (V5.2)

При использовании процессора ЦПМ, оборудование Маком-МХ позволяет создавать абонентские концентраторы от АТС (БКП-М) или другой АТС по протоколу V5.2.

Читать полностьюСкрыть
