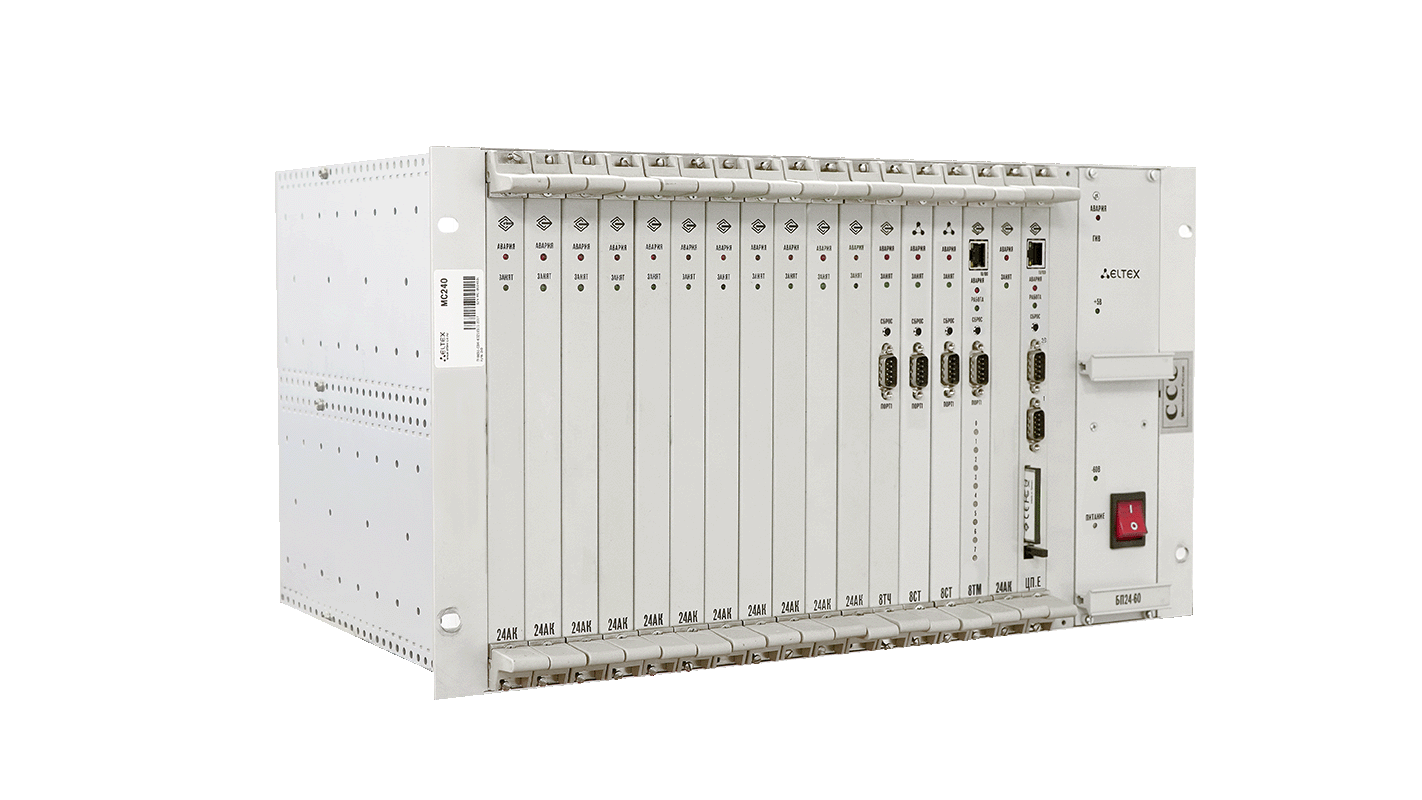

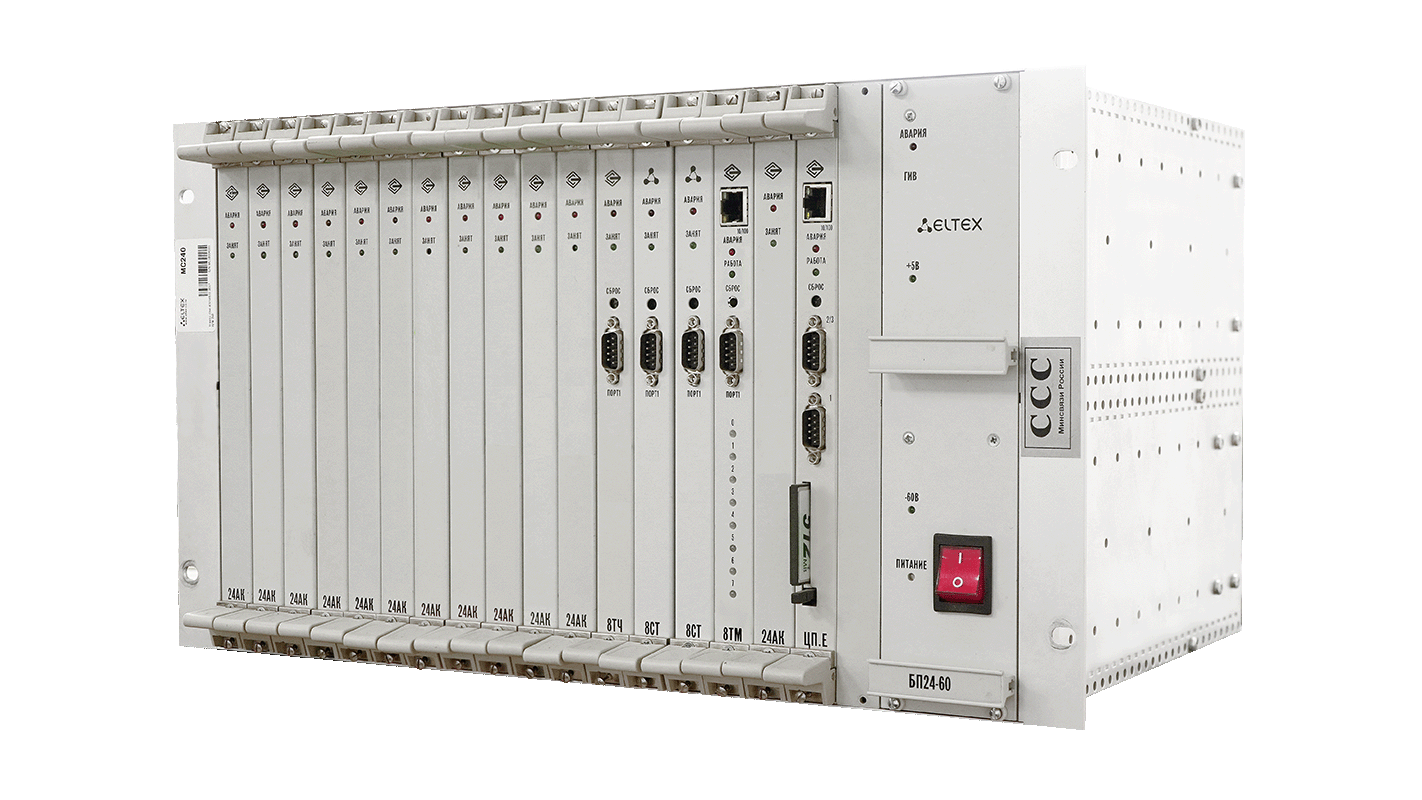

Цифровая АТС МС240

Распродажа остатков

Описание

Цифровая АТС МС240 является современной конвергентной коммуникационной платформой с высокими технико-экономическими показателями, применяется на городских и сельских сетях в качестве оконечной, узловой, центральной АТС, учрежденческо-производственной АТС, коммутатора оперативно-диспетчерской и селекторной связи, узла сетевой служебной связи, а также выноса абонентской емкости.



Архитектура
МС240 имеет блочно-модульную архитектуру. Минимальным элементом является модуль. Модули абонентских комплектов и модули соединительных линий устанавливаются в единый блок.


Один абонентский блок ЦАТС МС240 имеет емкость до 384 АК с шагом наращивания 24 абонентских комплектов. Емкость станции увеличивается путем добавления блоков расширения, количество которых зависит от требуемой абонентской емкости и не превышает четырех. При этом для управления блоками расширения используется один центральный процессор, установленный в одном из каркасов станции.


Центральный процессор станции МС240 позволяет, путем подключения абонентских блоков расширения, увеличить емкость до 1920 АЛ с нагрузкой 0,6 Эрл и до 28 цифровых потоков Е1 с нагрузкой 1 Эрл.


АТС большой емкости строятся на базе блока коммутатора потоков БКП-М. Блоки МС240, с установленными модулями абонентских комплектов, подключаются к БКП-М по протоколу V5.2. Максимальная емкость БКПМ – 256 потоков Е1 (G.703), абонентская емкость – 30000 номеров



Абонентский вынос
МС240 применяется для выноса абонентской емкости по протоколу V5.2 (модификация МС240AN). В этом случае к основному блоку станции можно подключить один блок расширения, таким образом максимальная абонентская емкость MC240AN – 768 номеров. Коммутация соединений осуществляется в вышестоящей станции, например БКП-М.

Устройства продаются со скидками в связи с распродажей остатков
Улучшенные программы гарантии и поддержки
Вы можете расширить базовый набор услуг платными сервисами
Узнать больше

Характеристики

Оконечная/опорная АТС
Узловая АТС
Абонентский вынос
Тех.характеристики
Если вы хотите ознакомиться с полным техническим описанием, воспользуетесь разделом "Документы и файлы" ниже
Посмотреть datasheet
Параметры ЦСЛ ИКМ
Количество разговорных каналов в одном тракте
30 (15)
Закон кодирования информации
HDB3, AMI (AMI, NRZ)
Критерии обнаружения и потери цикловой и сверхцикловой синхронизации
По рекомендациям МСЭ-Т
Протоколы взаимодействия по тракту ИКМ
2 ВСК, 1 ВСК, E&M, транзит, FXO/FXS, PRI, ОКС-7
Параметры СЛ ТЧ
Входное/выходное сопротивление
600/600 Ом
Тип стыка
шестипроводный, E&M Type V
Протоколы взаимодействия
1 ВСК, E&M, АДАСЭ, ИВА-20, ССС, ИКТН, ТДН
Общие параметры
Количество абонентских линий
До 1920 при использовании модулей 24АК (24АК-Д)
Шаг расширения
24
Сопротивление абонентской линии:
– вместе с телефонным аппаратом
Не более 1,8 кОм
– в режиме «повышенной дальности»
Не более 6 кОм (только для 24АК-Д)
– при работе с блокиратором
Не более 2 кОм
Способ набора номера вызываемого абонента
Декадный, частотный (DTMF)
Частота сигнала индукторного вызова (ИВ)
25±2 Гц
Напряжение генератора ИВ
65-75 В
Управление
Программное
Тип процессорного устройства
AT91RM9200
Тип сигнального процессора
ADSP 2196
Связь с другими АТС
ЦСЛ ИКМ, каналы ТЧ
Удельная нагрузка в ЧНН:
абонентская линия
Не менее 0,2 Эрл
соединительная линия
Не менее 0,9 Эрл
Предоставляемые функции ДВО
32 категории ДВО
Напряжение питания
24..60В
Удельная потребляемая мощность
0,2 Вт/номер
Интервал рабочих температур
От минус 10 до +45 оС
