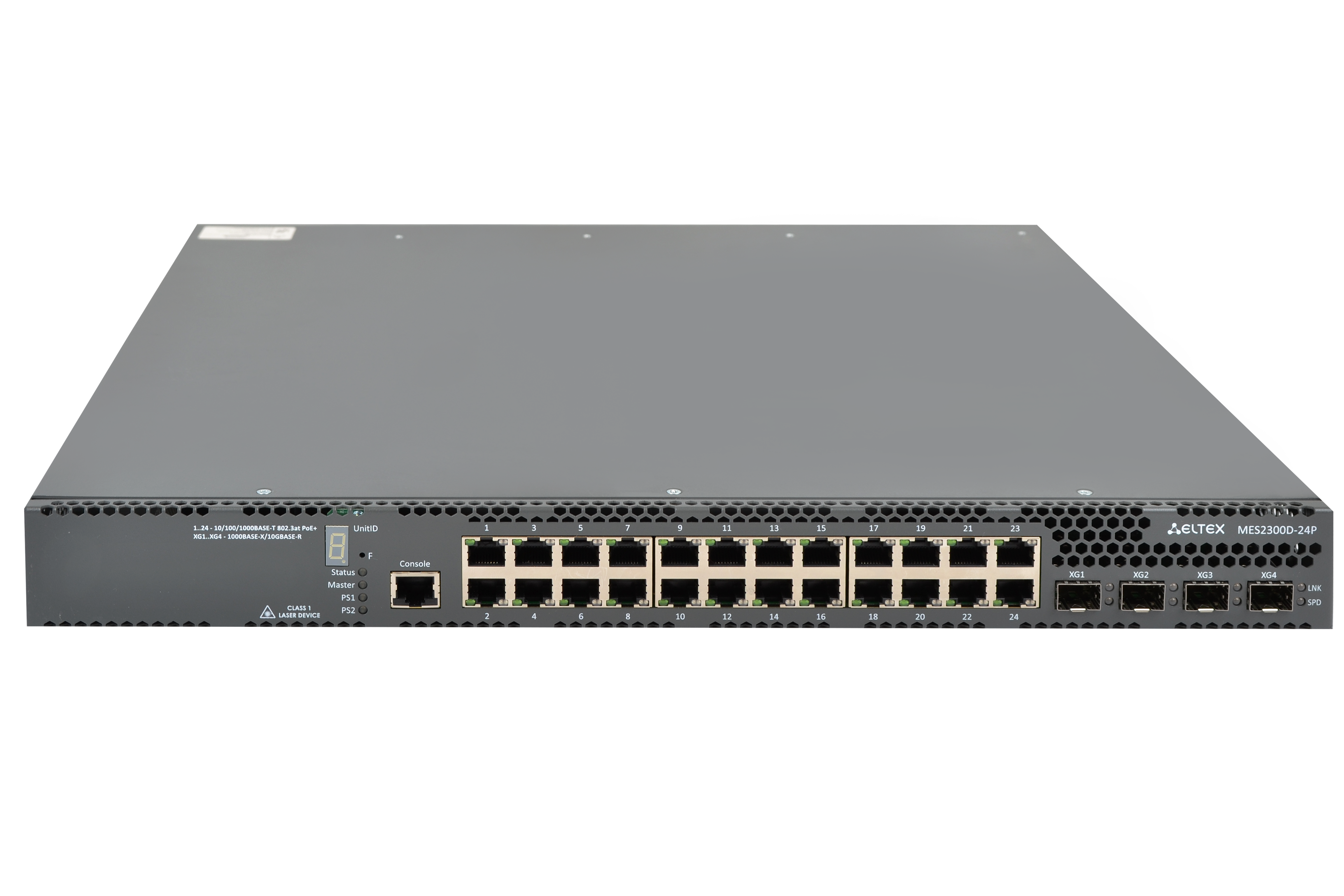

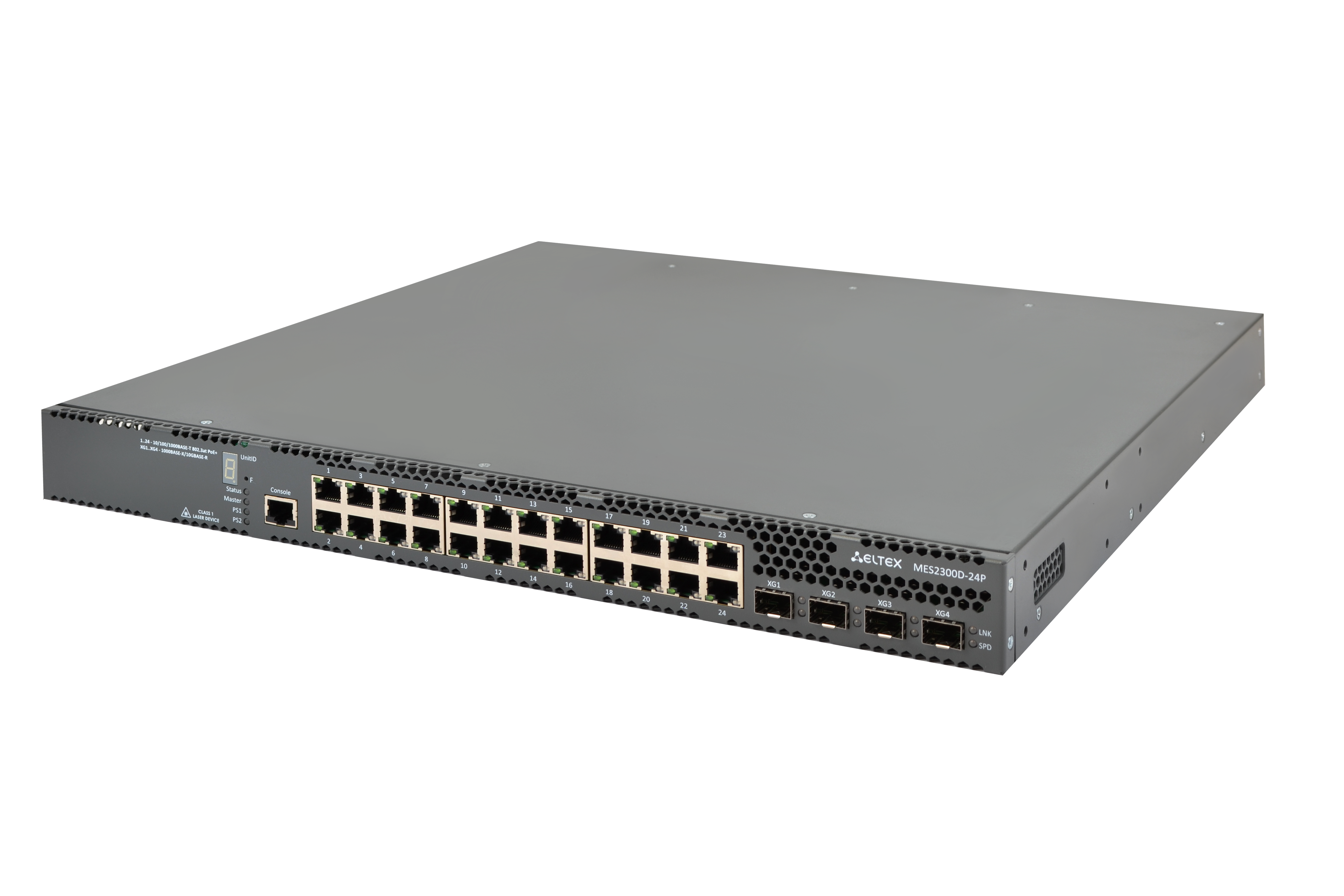

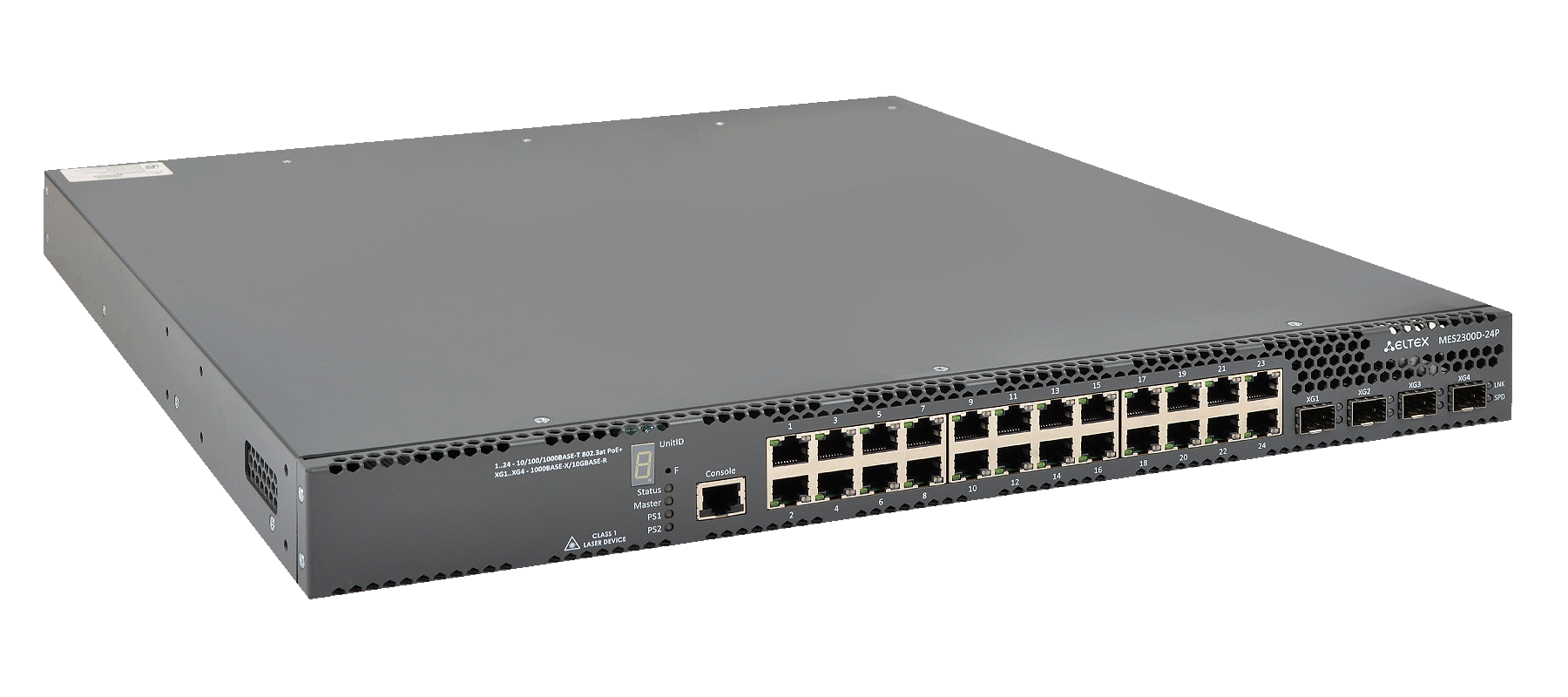

Коммутатор доступа MES2300D-24P
ЕРРРП (ТОРП): ТКО-181/24- Уровень:
- L3
- Пропускная способность:
- 128 Гбит/с
- Интерфейсы:
- 24 × 1G PoE/PoE+, 4 × 10G SFP+
- Питание:
- AC, 2 сменных БП
Новинка
Описание
Коммутаторы MES2300D-24P с поддержкой PoE осуществляют подключение конечных пользователей к сети крупных предприятий, предприятий малого и среднего бизнеса и к сетям операторов связи с помощью интерфейсов 1G/10G.
Функциональные возможности коммутатора обеспечивают физическое стекирование, поддержку виртуальных локальных сетей, многоадресных групп рассылки и расширенные функции безопасности.
Улучшенные программы гарантии и поддержки
Вы можете расширить базовый набор услуг платными сервисами
Узнать больше
Характеристики
- Уровень:
- L3
- Производительность:
- 128 Гбит/с
- Интерфейсы:
- 24×1G PoE/PoE+, 4×10G SFP+
ECCM
Eltex Cloud Configuration Manager - облачная система управления сетевым оборудованием
Тех.характеристики
Если вы хотите ознакомиться с полным техническим описанием, воспользуетесь разделом "Документы и файлы" ниже
Интерфейсы
10/100/1000/2500BASE-T PoE/PoE+
24
10GBASE-R (SFP+)/1000BASE-X (SFP)
4
Консольный порт RS-232 (RJ-45)
1
Производительность
Пропускная способность
128 Гбит/с
Объём буферной памяти
1,5 МБ
Объем ОЗУ (DDR4)
2 ГБ
Объем ПЗУ (RAW NAND)
512 МБ
Таблица MAC-адресов
16384
Таблица VLAN
4094
Количество VRRP-маршрутизаторов
255
Link Aggregation Groups (LAG)
32 группы, до 8 портов в одном LAG
Качество обслуживания QoS
8 выходных очередей на порт
Размер Jumbo-фреймов
Максимальный размер пакетов 10240 байт
Физические харакетиристики и условия окружающей среды
Питание
200–240 В AC, 50–60 Гц

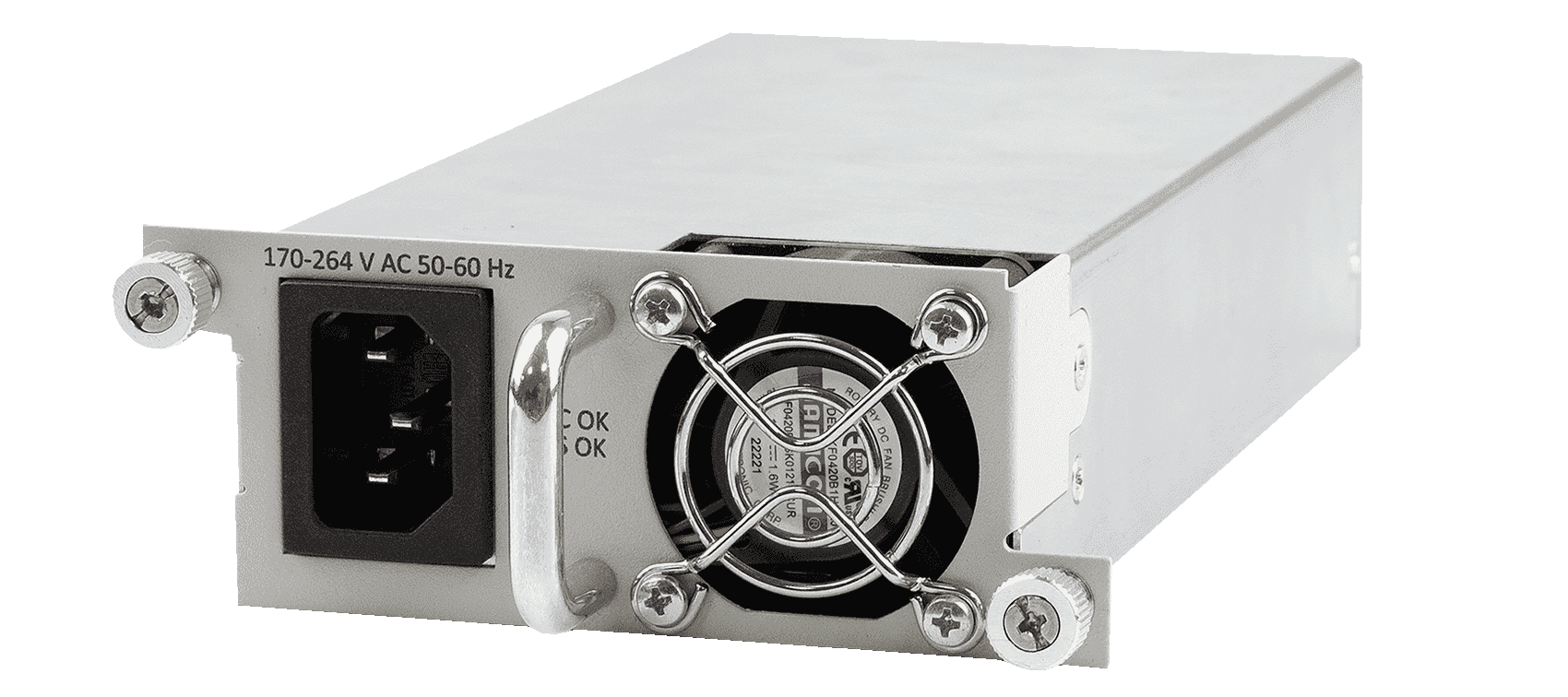

Варианты питания
Один источник питания переменного тока
Два источника питания переменного тока с возможностью горячей замены
Бюджет PoE
1450 Вт
Аппаратная поддержка Dying Gasp
Нет
Рабочая температура окружающей среды
От -10 до +50 °С
Температура хранения
От -50 до +70 °С

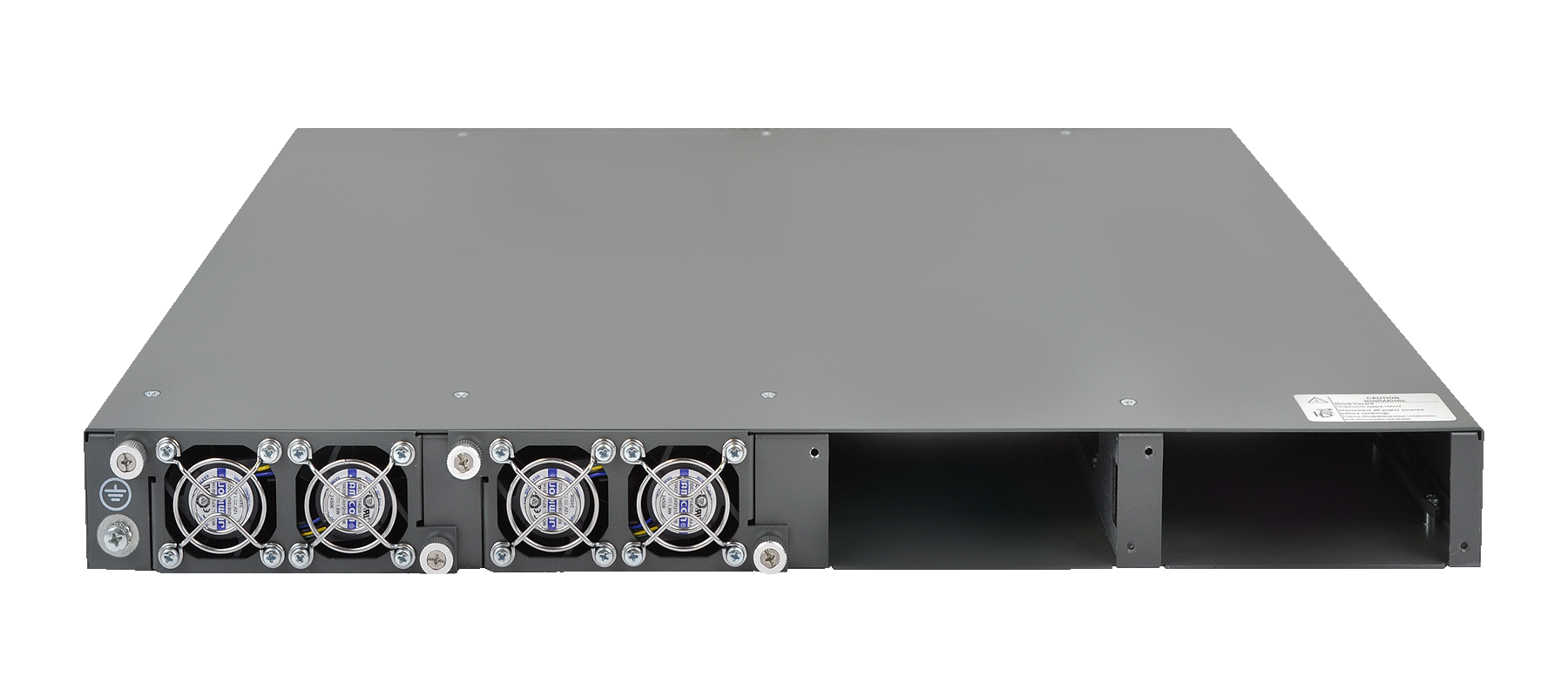

Охлаждение
4 вентилятора
Рабочая влажность
Не более 80 %
Габариты (Ш × В × Г)
440 × 44 × 490 мм
Комплектация
Базовый комплект, который поставляется вместе с устройством
Руководство по эксплуатации (по запросу)
Сертификат соответствия
Паспорт устройства
Комплект крепежа в 19"стойку
Консольный кабель RJ-45 (по запросу)
Дополнительно
Комплектующие, модули и программные опции, которые приобретаются отдельно
Новинка
Система управления сетевым оборудованием ECCMИнвентаризация, управление и мониторинг сетевого оборудования
ЕРРРП (ТОРП) : №8686
BGP
Динамическая маршрутизация по протоколу BGP
Бесплатно
Стандартная гарантия
до 5 лет
Расширенные программы гарантии
Хит
Бесплатно
В порядке очереди
Новосибирское время
Приоритетная поддержка
Новосибирское время
Приоритетная поддержка
Московское время
Поддержка
круглосуточная поддержка
Хит
Подмена оборудования на время ремонта с отправкой на следующий рабочий день
Предоставим новое оборудование на время ремонта
Документы и файлы
Файлы MIB
ZIP, 1.41 Mb
Версия ПО 6.6.5 R3
ZIP, 48.6 Mb
Инструкция по обновлению версии ПО в сетевых коммутаторах MES2300, MES3300, MES5312, MES53xxA, MES5400-xx
PDF, 958 Kb
Данное ПО совместимо с другими моделями устройств
MES3300-08F, MES3300-16F, MES3500I-10P, MES3300-48F, MES5324A rev.C/C1, MES2300-48P, MES2300-24, MES3300-24F, MES2300B-24, MES2300B-24F, MES3300-24, MES2300-24F, MES2300B-48, MES2300-24P, MES3300-48, MES5316A rev.C/C1, MES2300DI-28, MES5332A rev.C
Обновления ПО
Версия ПО 6.6.5
Добавлено:
- Добавлена поддержка BGP Route Map, Community List и AS-Path List в VRF;
- Добавлена поддержка работы SNTP в VRF;
- Добавлена поддержка работы SYSLOG в VRF;
- Добавлена поддержка работы TACACS+-клиента в VRF;
- Добавлена поддержка работы RADIUS-клиента в VRF;
- Добавлена поддержка BFD для BGP в VRF;
- Добавлена поддержка BFD для OSPF в VRF;
- Добавлена поддержка BFD для OSPF;
- Добавлена подддержка BFD для IS-IS;
- Добавлена возможность настройки source-interface OOB для SYSLOG;
- Добавлена возможность настройки source-interface OOB для TACACS+;
- Добавлена возможность настройки source-interface OOB для SNTP;
- Добавлена поддержка кабельной диагностики VCT для SFP-T;
- Увеличено количество ACEs в ACL до 512;
- Добавлена поддержка расширенного количества UDB в ACL;
- Добавлена поддержка работы SSH-сервера в VRF;
- Добавлена поддержка шифрования пароля пользователя по алгоритму SHA512/MD5;
- Добавлена поддержка фильтрации маршрутов по значению атрибута as-path в BGP;
- Добавлена поддержка community в BGP;
- Добавлена поддержка ARP suppression для EVPN/VXLAN;
- Добавлена возможность изменения ipv4 gateway address в маршрутах EVPN type 5.
Исправлено:
- Исправлен процесс снятия настройки VRF с интерфейса OOB;
- Исправлено поведение, при котором через VPC peer-link не проходили пакеты STP root BPDU;
- Исправлена перезагрузка, возникавшая при превышении количества ACL правил с port-range;
- Исправлена совместная работа L3VNI с VXLAN в режиме multicast replication;
- Исправлена некорректная работа PBR c VRRP;
- Исправлено зависание устройства при настройке SNMPv3;
- Исправлено поведение, при котором в VPC начинался шторм;
- Исправлена некорректная изоляция VPC-групп от peer-link;
- Исправлено поведение, при котором через VPC peer-link не проходили пакеты STP root BPDU;
- Исправлено зависание устройства при удалении ACL;
- Исправлена перезагрузка устройства, связанная с работой протокола BGP;
- Исправлена перезагрузка устройства при добавлении на интерфейс ACL с диапазонами портов UDP и TCP;
- Исправлена перезагрузка устройства при удалении VLAN, привязанной к VXLAN;
- Исправлен mac-flapping между LAG при использовании VPC;
- Исправлено некорректное дополнение исходящих пакетов протокола VRRPv2;
- Исправлена совместная работа PBR с VRRP;
- Исправлена проблема с разрывом OSPF соседств при высокой утилизации CPU;
- Исправлена проблема с отправкой BGP update EVPN Type-2 при переобучении MAC адреса в ином ethernet-segment;
- Исправлена совместная работа L3VNI с VXLAN в режиме multicast replication;
- Исправлена проблема с коммутацией трафика через VRRP backup;
- Исправлена проблема с паразитными ICMP Redirect от VRRP backup при пинге VRRP IP;
- Исправлена критическая ошибка возникающая при высокой утилизации CPU;
- Исправлена критическая ошибка возникающая при добавлении OUI для VOICE VLAN;
- Исправлена критическая ошибка возникающая при настройке sflow в стеке;
- Исправлена критическая ошибка, возникающая при разрыве стековых линков;
- Исправлены критические ошибки, возникающая при сборке STP дерева или VPC соседства;
- Добавлена возможность стекирования устройств MES5400-24 и MES5400-24 rev.B.
Прошлые версии
Версия ПО 6.6.4
Добавлено:
- Увеличена разрядность счетчика uptime;
- Добавлена поддержка работы макроса по состоянию трека;
- Добавлена поддержка кабельной диагностики для устройств серии MES2300-xx/MES3300-xx;
- Добавлена поддержка отображения информации о QSFP28 в выводе команды show inventory;
- Добавлена поддержка работы DAC-кабелей J9285D;
- Добавлена поддержка VRRP в VRF;
- Добавлена поддержка tftp в VRF;
- Добавлена поддержка VRF для интерфейса OOB;
- Добавлена возможность отключить отправку пустого пакета для проверки доступности TFTP-сервера;
- Добавлена поддержка route-map для OSPF;
- Добавлена поддержка policy base routing next-hop;
- Добавлена возможность суммирования маршрутов в BGP;
- Увеличено значение верхней границы для rate-limit;
- Добавлена возможность перераспределения маршрутов из eBGP в L3VPN;
- Добавлена поддержка шифрования паролей при логировании команд;
- Добавлена возможность одновременной работы MAC и IP access-list'ов на интерфейсах;
- Добавлена возможность проверки source mac-address в IP source-guard;
- Добавлена возможность ограничения количества DHCP клиентов на порту;
- Добавлена возможность отправки snmp trap на событие login/logout.
Исправлено:
- Отключен software flow control для консольного порта;
- Исправлена уязвимость Web-интерфейса;
- Изменено положение блока команд ААА в конфигурации;
- Исправлена работа DHCP server при отправке DHCP NAK пакетов;
- Восстановлена работа оптических и медных коммутаторов в одном стеке;
- Исправлена проблема, приводящая к циклической перезагрузке Slave юнита в стеке при обновлении на версию 6.6.3.8;
- Исправлена перезагрузка коммутаторов в схеме с VxVLAN/EVPN при перезапуске процесса ospf;
- Исправлена работа single-hop BFD для eBGP соседств;
- Исправлена проблема маршрутизации трафика между юнитами стека для устройств 2300/3300;
- Исправлена ошибка, приводившая к перезагрузке устройства при добавление в VPC группу несуществующего VPC домена;
- Исправлена проблема, приводящая к обратной передачи роли после перезагрузки Primary устройства в VPC;
- Исправлена проблема зависания устройства при флапинге MLAG линков в VPC;
- Исправлена проблема некорректной сборки VPC после перезагрузки одного из устройств в паре;
- Исправлена циклическая перезагрузка устройства при наличии на интерфейсе настройки switchport dot1q ethertype;
- Исправлена ошибка в восстановлении команды switchport default-vlan tagged при обновлении ПО;
- Исправлена ошибка, из-за которой L3-интерфейс физического порта не переходил в состояние Up при включенном rapid-pvst;
- Исправлена проблема блокировки MLAG, после его перезагрузки, в RPVST;
- Изменено значение по умолчанию параметра spanning-tree cost для 25G/40G/100G портов;
- Исправлен подсчет spanning-tree cost для интерфейсов port-channel;
- Исправлена перезагрузка устройств при опросе SNMP таблицы dot1dTpFdbEntry;
- Исправлена ошибка, возникающая при удалении настроек SNMPv3-сервера из конфигурации;
- Исправлена ошибка при привязке ACL к interface vlan.
Версия ПО 6.6.3.5
Добавлено:
- Добавлена поддержка режима breakout на 100G-портах (4x25G, 4x10G) для коммутаторов MES5400-XX, MES5410-48 и MES5500-32;
- Добавлена поддержка работы FEC для 25G портов.
Исправлено:
- Исправлена проблема с частичным поднятием линков при использовании кабеля FH-DP4T26QS05 40G QSFP/4SFP+ Fang Hang Copper Twinax Cable 5M.
Версия ПО 6.6.3
Добавлено:
- Добавлен функционал расширенной настройки привилегий для команд;
- Добавлена возможность настройки количества попыток авторизации telnet/ssh до разрыва TCP сессии;
- Добавлена информация о текущем MTU в вывод show ports jumbo-frame;
- Добавлена возможность фильтрации трафика по меткам S-VLAN между портами с настроенным Double QinQ;
- Добавлена возможность настройки private-vlan в режиме trunk;
- Добавлена возможность настройки таймеров быстрой сходимости протокола OSPF;
- Увеличено количество OSPF процессов до 20.
Исправлено:
- Исправлена ошибка, приводившая к перезагрузке устройства при получении Join/Leave пакета от RP для S,G записи;
- Исправлена ошибка, приводившая к перезагрузке устройства при снятии ACL с vlan-интерфейса;
- Исправлена ошибка, приводившая к перезагрузке устройства при определенной настройке storm-control;
- Исправлена ошибка, приводившая к перезагрузке устройства при выводе команды "show ip ospf" при определенной конфигурации устройства;
- Исправлена ошибка, приводившая к исчезновению из конфигурации настройки private-vlan primary после перезагрузки;
- Исправлена ошибка, приводившая к повторной перезагрузке backup-коммутатора в стеке после первой перезагрузки;
- Исправлена проблема фильтрации stp bpdu на портах с выключенным STP и pvid, отличным от default vlan;
- Исправлена ситуация, при которой не активировался erps и flex-link из-за конфликта с уже отключенным протоколом STP;
- Исправлена ошибка, приводившая к перезагрузке устройства при многократном выводе информации show-команд в telnet сессии с использованием скриптов;
- Исправлена ошибка копирования файлов с устройства по scp при наличии директорий в пути к файлу;
- Исправлена ошибка, приводившая к перезагрузке устройства при подключении по SSH;
- Исправлены ошибки, приводящие к перезагрузке устройства при подключении по SSH с использованием 3des алгоритма шифрования;
- Исправлена ошибка, приводящая к перезагрузке устройства при подключении нескольких SSH-сессий.
Версия ПО 6.6.2.9
Исправлено:
- Исправлена ошибка выключения аппаратной маршрутизации в VRRP;
- Исправлена ошибка выбора Endpoint-адреса туннеля при перестроении IGP;
- Исправлена ошибка блокировки peer-link при получении PVST bpdu;
- Исправлена ошибка статусов SFP-T;
- Исправлена ошибка обработки OSPF Hello пакетов;
- Исправлена коллизия MAC-адресов VRRP процессов;
- Исправлена ошибка MD5 для BGP-соседств;
- Изменен MAC адрес OOB интерфейса на системный;
- Исправлена ошибка RPVST, приводящая к переводу SVI интерфейсов в Down;
- Исправлена ошибка, приводящая к развалу стека при высокой нагрузке трафиком на CPU;
- Исправлена ошибка, приводящая к выпадению портов из LAG при высокой нагрузке трафиком на CPU.
Версия ПО 6.6.2
Добавлено:
- Добавлена возможность выбора способа расчёта контрольной суммы для VRRPv3;
- Добавлена возможность изменять Administrative Distance для статических маршрутов и для маршрутов OSPF;
- Добавлена поддержка аутентификации в BGP;
- Добавлена возможность смены уровня привилегий для команд;
- Добавлена аутентификация в VRRP;
- Добавлена поддержка модуля FangHang FH-DP10T30QQ03 100G QSFP28 Copper 3M DA;
- Увеличен размер MTU до 10240 байт для транзитного маршрутизируемого трафика.
Исправлено:
- Повышена стабильность работы sub-ring ERPS;
- Исправлена проблема при копировании конфигурации с настройками BGP;
- Исправлена перезагрузка backup-юнита в стеке при наличии настройки negotiation bypass;
- Исправлена проблема, приводящая к перезагрузке коммутатора при опрашивании его в первые секунды загрузки по SNMP с OID: 1.3.6.1.4.1.35265.41.1.1.1.1.4.0.5.
- Исправлена проблема детектирования падения линка на соседнем устройстве с использованием SFP-T;
- Исправлено зависание SSH сервера при получении пакета с пустой версией SSH;
- Исправлена перезагрузка, возникающая при пересоздании VPC-группы;
- Исправлен некорректный статус VPC групп после перезагрузки одного из устройств в VPC паре;
- Добавлена поддержка совместной работы протоколов VRRP и VPC;
- Исправлена проблема, приводящая к перезагрузке одного из коммутаторов в стеке при работе Task PSTM.
Версия ПО 6.5.2.1
Добавлено:
- Поддержка коммутатора MES2300-24;
- Добавлена возможность авторизации вводимых команд по протоколу TACACS+;
- Добавлена поддержка RADIUS атрибута NAS-ID (32) в Access-Request;
- Увеличен размер таблицы IGMP snooping;
- Увеличено количество LAG интерфейсов до 128.
- Добавлена привязка Dying Gasp к OAM.
Исправлено:
- Устранены задержки в коммутации трафика в схеме с VPC при перезагрузке одного из коммутаторов пары;
- Исправлена ошибка с поднятием линка на SFP-T после команды shutdown/no shutdown;
- Исправлена ошибка в RPVST, при которой RPVST дерево строится для VLAN, отсутствующей на порту;
- Исправлена перезагрузка коммутатора в момент включения ERPS при наличии привязки ACL к какому-либо порту;
- Исправлена перезагрузка коммутатора при переполнении arp-таблицы;
- Исправлено появление Link flapping при использовании различных DAC и SFP+ для подключения к серверам с адаптером Intel X722;
- Исправлено зависание одного устройства в VPC паре после перезагрузки второго;
- Исправлена ошибка в изучении mac-адреса соседа VPC пары на peer link;
- Исправлена некорректная очистка arp-таблицы и вывод в консоль соответствующих сообщений.
Версия ПО 6.5.2.1
Добавлено:
- Поддержка коммутатора MES2300-24;
- Добавлена возможность авторизации вводимых команд по протоколу TACACS+;
- Добавлена поддержка RADIUS атрибута NAS-ID (32) в Access-Request;
- Увеличен размер таблицы IGMP snooping;
- Увеличено количество LAG интерфейсов до 128.
- Добавлена привязка Dying Gasp к OAM.
Исправлено:
- Устранены задержки в коммутации трафика в схеме с VPC при перезагрузке одного из коммутаторов пары;
- Исправлена ошибка с поднятием линка на SFP-T после команды shutdown/no shutdown;
- Исправлена ошибка в RPVST, при которой RPVST дерево строится для VLAN, отсутствующей на порту;
- Исправлена перезагрузка коммутатора в момент включения ERPS при наличии привязки ACL к какому-либо порту;
- Исправлена перезагрузка коммутатора при переполнении arp-таблицы;
- Исправлено появление Link flapping при использовании различных DAC и SFP+ для подключения к серверам с адаптером Intel X722;
- Исправлено зависание одного устройства в VPC паре после перезагрузки второго;
- Исправлена ошибка в изучении mac-адреса соседа VPC пары на peer link;
- Исправлена некорректная очистка arp-таблицы и вывод в консоль соответствующих сообщений.
Оставьте заявку на материалы для проектирования
Если вам необходимы файлы для проектирования (3d-модели в формате .step или чертежи фасадов в формате .dwg) оставьте заявку и укажите формат файлов. Наш конструкторский отдел подготовит необходимые материалы
