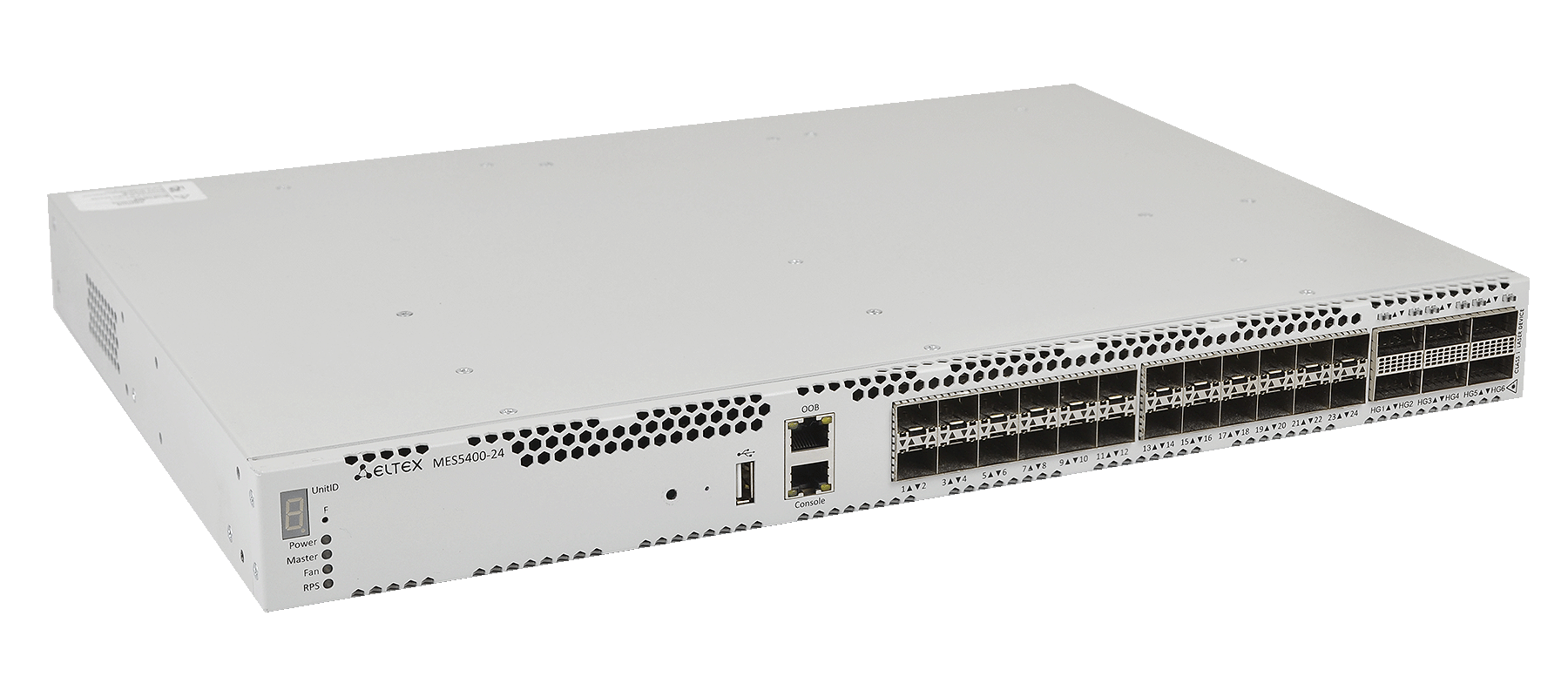

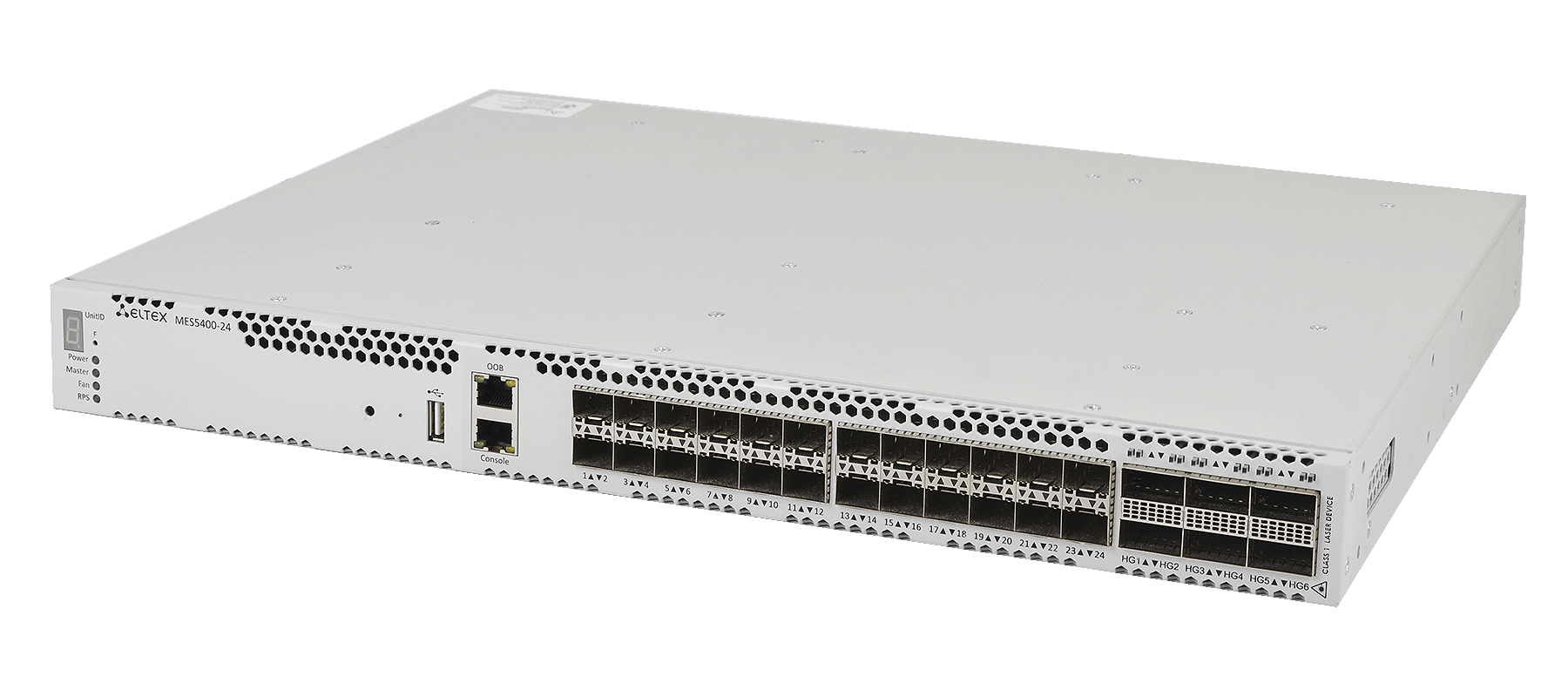

Коммутатор ЦОД 10G MES5400-24
ЕРРРП (ТОРП): ТКО-648/21- Уровень:
- L3
- Пропускная способность:
- 1,68 Тбит/с
- Интерфейсы:
- 24 х 10G SFP+, 6 х 100G QSFP28
- Питание:
- AC/DC, 2 сменных БП
Описание
Коммутатор MES5400-24 — это высокопроизводительное устройство, оснащенное интерфейсами 40GBASE-R и 100GBASE-R и предназначенное для использования в операторских сетях в качестве устройства агрегации и в центрах обработки данных (ЦОД) в качестве Top-of-Rack или End-of-Row коммутатора.
Неблокируемая коммутационная матрица позволяет осуществлять корректную обработку пакетов при максимальной нагрузке, сохраняя при этом минимальные и предсказуемые задержки для всех типов трафика. Схема вентиляции front-to-back обеспечивает эффективное охлаждение при использовании устройств в условиях современных ЦОД.
Отказоустойчивость устройств обеспечивается резервированием источников питания (1+1) и применением сменных модулей вентиляции. Коммутаторы имеют возможность горячей замены модулей питания и вентиляционных модулей, обеспечивая бесперебойное функционирование сети оператора. Поддержка технологии EVPN/VXLAN, реализованная в устройствах, позволяет создавать сети с простой, высокопроизводительной и масштабируемой архитектурой для центров обработки данных.
Улучшенные программы гарантии и поддержки
Вы можете расширить базовый набор услуг платными сервисами
Узнать больше
Характеристики
- Интерфейсы:
- 24 х 10G SFP+, 6 х 100G QSFP28
- Таблица MAC:
- 65536
- Динамическая маршрутизация:
- RIP/OSPF/IS-IS/BGP
- ARP:
- 32759
- Производительность:
- 1,68 Тбит/с
- IP-фабрики:
- EVPN/VXLAN
- Питание:
- AC/DC, 2 сменных БП
- Вентиляция:
- front-to-back
ECCM
Eltex Cloud Configuration Manager - облачная система управления сетевым оборудованием
Тех.характеристики
Если вы хотите ознакомиться с полным техническим описанием, воспользуетесь разделом "Документы и файлы" ниже
Интерфейсы
10/100/1000BASE-T (OOB)
1
1000BASE-X (SFP)/10GBASE-R (SFP+)
24
40GBASE-R4 (QSFP+)/100GBASE-R4 (QSFP28)
6
USB 2.0
1
Консольный порт RS-232 (RJ-45)
1
Производительность
Пропускная способность
1,68 Тбит/с
Объём буферной памяти
12 МБ
Объем ОЗУ (DDR4)
8 ГБ
Объем ПЗУ (embedded uSSD)
8 ГБ
Таблица MAC-адресов
65536
Таблица VLAN
4094
Количество VRRP-маршрутизаторов
127
Link Aggregation Groups (LAG)
128, до 8 портов в одном LAG
Качество обслуживания QoS
8 выходных очередей на порт
Размер Jumbo-фреймов
10240 байт
Стекирование
8 устройств
Физические харакетиристики и условия окружающей среды
Питание
100–240 В AC, 50–60 Гц
36–72 В DC
Варианты питания
Один источник питания постоянного или
переменного тока
Два источника питания постоянного или
переменного тока с возможностью горячей замены
Аппаратная поддержка Dying Gasp
Нет
Рабочая температура окружающей среды
От 0 до +45 °С
Температура хранения
От -50 до +70 °С
Охлаждение
4 вентилятора
Рабочая влажность
Не более 80 %
Габариты (Ш × В × Г)
440 × 44 × 321 мм
Комплектация
Базовый комплект, который поставляется вместе с устройством
Руководство по эксплуатации (по запросу)
Сертификат соответствия
Паспорт устройства
Комплект крепежа в 19"стойку
Консольный кабель RJ-45 (по запросу)
Дополнительно
Комплектующие, модули и программные опции, которые приобретаются отдельно
Новинка
Система управления сетевым оборудованием ECCMИнвентаризация, управление и мониторинг сетевого оборудования
ЕРРРП (ТОРП) : №8686
BGP
Динамическая маршрутизация по протоколу BGP
EVPN/VXLAN
Технология EVPN/VXLAN с поддержкой сервисов L2VPN и L3VPN (для активации обязательна лицензия BGP)
Бесплатно
Стандартная гарантия
до 5 лет
Расширенные программы гарантии
Хит
Бесплатно
В порядке очереди
Новосибирское время
Приоритетная поддержка
Новосибирское время
Приоритетная поддержка
Московское время
Поддержка
круглосуточная поддержка
Хит
Подмена оборудования на время ремонта с отправкой на следующий рабочий день
Предоставим новое оборудование на время ремонта
Документы и файлы
Версия ПО 6.6.5 R3
ZIP, 51.1 Mb
Файлы MIB
ZIP, 1.41 Mb
Инструкция по обновлению версии ПО в сетевых коммутаторах MES2300, MES3300, MES5312, MES53xxA, MES5400-xx
PDF, 958 Kb
Данное ПО совместимо с другими моделями устройств
MES5500-32, MES5400-48, MES5310-48, MES5410-48
Обновления ПО
Версия ПО 6.6.5
Добавлено:
- Добавлена поддержка BGP Route Map, Community List и AS-Path List в VRF;
- Добавлена поддержка работы SNTP в VRF;
- Добавлена поддержка работы SYSLOG в VRF;
- Добавлена поддержка работы TACACS+-клиента в VRF;
- Добавлена поддержка работы RADIUS-клиента в VRF;
- Добавлена поддержка BFD для BGP в VRF;
- Добавлена поддержка BFD для OSPF в VRF;
- Добавлена поддержка BFD для OSPF;
- Добавлена подддержка BFD для IS-IS;
- Добавлена возможность настройки source-interface OOB для SYSLOG;
- Добавлена возможность настройки source-interface OOB для TACACS+;
- Добавлена возможность настройки source-interface OOB для SNTP;
- Добавлена поддержка кабельной диагностики VCT для SFP-T;
- Увеличено количество ACEs в ACL до 512;
- Добавлена поддержка расширенного количества UDB в ACL;
- Добавлена поддержка работы SSH-сервера в VRF;
- Добавлена поддержка шифрования пароля пользователя по алгоритму SHA512/MD5;
- Добавлена поддержка фильтрации маршрутов по значению атрибута as-path в BGP;
- Добавлена поддержка community в BGP;
- Добавлена поддержка ARP suppression для EVPN/VXLAN;
- Добавлена возможность изменения ipv4 gateway address в маршрутах EVPN type 5.
Исправлено:
- Исправлен процесс снятия настройки VRF с интерфейса OOB;
- Исправлено поведение, при котором через VPC peer-link не проходили пакеты STP root BPDU;
- Исправлена перезагрузка, возникавшая при превышении количества ACL правил с port-range;
- Исправлена совместная работа L3VNI с VXLAN в режиме multicast replication;
- Исправлена некорректная работа PBR c VRRP;
- Исправлено зависание устройства при настройке SNMPv3;
- Исправлено поведение, при котором в VPC начинался шторм;
- Исправлена некорректная изоляция VPC-групп от peer-link;
- Исправлено поведение, при котором через VPC peer-link не проходили пакеты STP root BPDU;
- Исправлено зависание устройства при удалении ACL;
- Исправлена перезагрузка устройства, связанная с работой протокола BGP;
- Исправлена перезагрузка устройства при добавлении на интерфейс ACL с диапазонами портов UDP и TCP;
- Исправлена перезагрузка устройства при удалении VLAN, привязанной к VXLAN;
- Исправлен mac-flapping между LAG при использовании VPC;
- Исправлено некорректное дополнение исходящих пакетов протокола VRRPv2;
- Исправлена совместная работа PBR с VRRP;
- Исправлена проблема с разрывом OSPF соседств при высокой утилизации CPU;
- Исправлена проблема с отправкой BGP update EVPN Type-2 при переобучении MAC адреса в ином ethernet-segment;
- Исправлена совместная работа L3VNI с VXLAN в режиме multicast replication;
- Исправлена проблема с коммутацией трафика через VRRP backup;
- Исправлена проблема с паразитными ICMP Redirect от VRRP backup при пинге VRRP IP;
- Исправлена критическая ошибка возникающая при высокой утилизации CPU;
- Исправлена критическая ошибка возникающая при добавлении OUI для VOICE VLAN;
- Исправлена критическая ошибка возникающая при настройке sflow в стеке;
- Исправлена критическая ошибка, возникающая при разрыве стековых линков;
- Исправлены критические ошибки, возникающая при сборке STP дерева или VPC соседства;
- Добавлена возможность стекирования устройств MES5400-24 и MES5400-24 rev.B.
Прошлые версии
Версия ПО 6.6.4
Добавлено:
- Увеличена разрядность счетчика uptime;
- Добавлена поддержка работы макроса по состоянию трека;
- Добавлена поддержка отображения информации о QSFP28 в выводе команды show inventory;
- Добавлена поддержка работы DAC-кабелей J9285D;
- Добавлена поддержка VRRP в VRF;
- Добавлена поддержка tftp в VRF;
- Добавлена поддержка VRF для интерфейса OOB;
- Добавлена возможность отключить отправку пустого пакета для проверки доступности TFTP-сервера;
- Добавлена поддержка route-map для OSPF;
- Добавлена поддержка policy base routing next-hop;
- Увеличено количество BGP-сессий до 64 для устройств MES5400-xx и MES5500-32;
- Добавлена возможность суммирования маршрутов в BGP;
- Увеличено значение верхней границы для rate-limit;
- Добавлена возможность перераспределения маршрутов из eBGP в L3VPN;
- Добавлена поддержка шифрования паролей при логировании команд;
- Добавлена возможность одновременной работы MAC и IP access-list'ов на интерфейсах;
- Добавлена возможность проверки source mac-address в IP source-guard;
- Добавлена возможность ограничения количества DHCP клиентов на порту;
- Добавлена возможность отправки snmp trap на событие login/logout.
Исправлено:
- Отключен software flow control для консольного порта;
- Исправлена уязвимость Web-интерфейса;
- Изменено положение блока команд ААА в конфигурации;
- Исправлена работа DHCP server при отправке DHCP NAK пакетов;
- Восстановлена работа оптических и медных коммутаторов в одном стеке;
- Исправлена проблема, приводящая к циклической перезагрузке Slave юнита в стеке при обновлении на версию 6.6.3.8;
- Исправлена перезагрузка коммутаторов в схеме с VxVLAN/EVPN при перезапуске процесса ospf;
- Исправлена работа single-hop BFD для eBGP соседств;
- Исправлена ошибка, приводившая к перезагрузке устройства при добавление в VPC группу несуществующего VPC домена;
- Исправлена проблема, приводящая к обратной передачи роли после перезагрузки Primary устройства в VPC;
- Исправлена проблема зависания устройства при флапинге MLAG линков в VPC;
- Исправлена проблема некорректной сборки VPC после перезагрузки одного из устройств в паре;
- Исправлена циклическая перезагрузка устройства при наличии на интерфейсе настройки switchport dot1q ethertype;
- Исправлена ошибка в восстановлении команды switchport default-vlan tagged при обновлении ПО;
- Исправлена ошибка, из-за которой L3-интерфейс физического порта не переходил в состояние Up при включенном rapid-pvst;
- Исправлена проблема блокировки MLAG, после его перезагрузки, в RPVST;
- Изменено значение по умолчанию параметра spanning-tree cost для 25G/40G/100G портов;
- Исправлен подсчет spanning-tree cost для интерфейсов port-channel;
- Исправлена перезагрузка устройств при опросе SNMP таблицы dot1dTpFdbEntry;
- Исправлена ошибка, возникающая при удалении настроек SNMPv3-сервера из конфигурации;
- Исправлена ошибка при привязке ACL к interface vlan.
Версия ПО 6.6.3.5
Добавлено:
- Добавлена поддержка режима breakout на 100G-портах (4x25G, 4x10G) для коммутаторов MES5400-XX, MES5410-48 и MES5500-32;
- Добавлена поддержка работы FEC для 25G портов.
Исправлено:
- Исправлена проблема с частичным поднятием линков при использовании кабеля FH-DP4T26QS05 40G QSFP/4SFP+ Fang Hang Copper Twinax Cable 5M.
Версия ПО 6.6.3
Добавлено:
- Добавлен функционал расширенной настройки привилегий для команд;
- Добавлена поддержка отображения информации о QSFP28 по команде show inventory;
- Добавлена отправка bgp update при переобучении mac адреса с типа evpn-vxlan на static;
- Добавлена отправка bgp update при переобучении mac адреса с типа evpn-vxlan на dynamic;
- Добавлена возможность настройки количества попыток авторизации telnet/ssh до разрыва TCP сессии;
- Добавлена поддержка механизмов MAC-mobility;
- Добавлена информация о текущем MTU в вывод show ports jumbo-frame;
- Добавлена возможность фильтрации трафика по меткам S-VLAN между портами с настроенным Double QinQ;
- Добавлена возможность настройки private-vlan в режиме trunk;
- Добавлена возможность настройки таймеров быстрой сходимости протокола OSPF;
- Увеличено количество OSPF процессов до 20;
- Добавлена поддержка выбора режимов FEC на 25G интерфейсах.
Исправлено:
- Исправлена ошибка, приводившая к перезагрузке устройства при получении Join/Leave пакета от RP для S,G записи;
- Исправлена деградация трафика в схеме EVPN/VXLAN + symmetric IRB при обрыве линков Spine-Leaf;
- Исправлена ошибка, приводившая к перезагрузке устройства при снятии ACL с vlan-интерфейса;
- Исправлена ошибка, приводившая к перезагрузке устройства при определенной настройке storm-control;
- Исправлено зависание CLI при настройке multicast group в Vxlan;
- Исправлена ошибка, приводившая к перезагрузке устройства при выводе команды "show ip ospf" при определенной конфигурации устройства;
- Исправлена ошибка, приводившая к исчезновению из конфигурации настройки private-vlan primary после перезагрузки;
- Исправлена ошибка, приводившая к повторной перезагрузке backup-коммутатора в стеке после первой перезагрузки;
- Исправлена проблема фильтрации stp bpdu на портах с выключенным STP и pvid, отличным от default vlan;
- Исправлена ситуация, при которой не активировался erps и flex-link из-за конфликта с уже отключенным протоколом STP;
- Исправлена ошибка, приводившая к перезагрузке устройства при многократном выводе информации show-команд в telnet сессии с использованием скриптов;
- Исправлена ошибка копирования файлов с устройства по scp при наличии директорий в пути к файлу;
- Исправлена ошибка, приводившая к перезагрузке устройства при подключении по SSH;
- Устранена ошибка, из-за которой с некоторой вероятностью 100G порты могли не подняться при подключении QSFP28 FH-A100M3QQ03 и FH-A100M3QQ01;
- Исправлены ошибки, приводящие к перезагрузке устройства при подключении по SSH с использованием 3des алгоритма шифрования;
- Исправлена ошибка, приводящая к перезагрузке устройства при подключении нескольких SSH-сессий.
Версия ПО 6.6.2.9
Исправлено:
- Исправлена ошибка выключения аппаратной маршрутизации в VRRP;
- Исправлена ошибка выбора Endpoint-адреса туннеля при перестроении IGP;
- Исправлена ошибка блокировки peer-link при получении PVST bpdu;
- Исправлена ошибка статусов SFP-T;
- Исправлена ошибка обработки OSPF Hello пакетов;
- Исправлена коллизия MAC-адресов VRRP процессов;
- Исправлена ошибка MD5 для BGP-соседств;
- Изменен MAC адрес OOB интерфейса на системный;
- Исправлена ошибка RPVST, приводящая к переводу SVI интерфейсов в Down;
- Исправлена ошибка, приводящая к развалу стека при высокой нагрузке трафиком на CPU;
- Исправлена ошибка, приводящая к выпадению портов из LAG при высокой нагрузке трафиком на CPU;
- Исправлено отображения температуры для всех встроенных термодатчиков MES5400-24.
Версия ПО 6.6.2
Добавлено:
- Добавлена возможность выбора способа расчёта контрольной суммы для VRRPv3;
- Добавлена поддержка IP-MAC EVPN-маршрутов Type 2;
- Добавлена возможность изменять Administrative Distance для статических маршрутов и для маршрутов OSPF;
- Добавлена поддержка аутентификации в BGP;
- Добавлена возможность смены уровня привилегий для команд;
- Добавлена аутентификация в VRRP;
- Добавлена поддержка модуля FangHang FH-DP10T30QQ03 100G QSFP28 Copper 3M DA;
- Увеличен размер MTU до 10240 байт для транзитного маршрутизируемого трафика.
Исправлено:
- Исправлено поведение, блокирующее прохождение клиентского ARP-кадра через multicast VXLAN туннель;
- Повышена стабильность работы sub-ring ERPS;
- Исправлена проблема при копировании конфигурации с настройками BGP;
- Исправлена перезагрузка backup-юнита в стеке при наличии настройки negotiation bypass;
- Исправлена проблема, приводящая к перезагрузке коммутатора при опрашивании его в первые секунды загрузки по SNMP с OID: 1.3.6.1.4.1.35265.41.1.1.1.1.4.0.5.
- Исправлена проблема детектирования падения линка на соседнем устройстве с использованием SFP-T;
- Исправлено возможное зависание при настройке VxLAN Multicast replication;
- Исправлено зависание SSH сервера при получении пакета с пустой версией SSH;
- Исправлена перезагрузка, возникающая при пересоздании VPC-группы;
- Исправлен некорректный статус VPC групп после перезагрузки одного из устройств в VPC паре;
- Добавлена поддержка совместной работы протоколов VRRP и VPC;
- Исправлена проблема, приводящая к перезагрузке одного из коммутаторов в стеке при работе Task PSTM.
Версия ПО 6.5.2.1
Добавлено:
- Добавлена возможность авторизации вводимых команд по протоколу TACACS+;
- Добавлена поддержка RADIUS атрибута NAS-ID (32) в Access-Request;
- Увеличен размер таблицы IGMP snooping;
- Увеличено количество LAG интерфейсов до 128.
- Добавлена привязка Dying Gasp к OAM.
Исправлено:
- Устранены задержки в коммутации трафика в схеме с VPC при перезагрузке одного из коммутаторов пары;
- Исправлена ошибка с поднятием линка на SFP-T после команды shutdown/no shutdown;
- Исправлена ошибка в RPVST, при которой RPVST дерево строится для VLAN, отсутствующей на порту;
- Исправлена перезагрузка коммутатора в момент включения ERPS при наличии привязки ACL к какому-либо порту;
- Исправлена перезагрузка коммутатора при переполнении arp-таблицы;
- Исправлено появление Link flapping при использовании различных DAC и SFP+ для подключения к серверам с адаптером Intel X722;
- Исправлено зависание одного устройства в VPC паре после перезагрузки второго;
- Исправлена ошибка в изучении mac-адреса соседа VPC пары на peer link;
- Исправлена некорректная очистка arp-таблицы и вывод в консоль соответствующих сообщений.
Версия ПО 6.5.1.4
Исправлено:
- Исправлено некорректное отключение SFP-T при выключенном порте;
- Исправлено невключение линка на SFP-T после выключения/включения порта;
- Исправлена проблема переобучения MAC-адресов на устройствах VPC пары.
Версия ПО 6.5.1.1
Добавлено:
- Добавлена возможность настройки формата DHCP Option 82 по шаблонам;
- Добавлена возможность одновременной перемаркировки VLAN ID, COS и DSCP посредством сервисной политики;
- Добавлена возможность мониторинга параметров источников питания;
- Добавлена возможность настройки storm control, rate-limit и policer в pps;
- Добавлена возможность перемаркировки трафика DSCP to COS;
- Добавлена поддержка Root guard по отдельным instance в mst;
- Добавлена возможность установки приоритета 802.1p для VLAN управления;
- Добавлена возможность настройки SNMP trap по изменению состояния для каждого порта;
- Добавлена поддержка Ethernet OAM;
- Добавлена поддержка STP TC Protection;
- Добавлена возможность настройки поддерживаемых Ethertype для LAG;
- Добавлена возможность настройки Lookup Length для утилизации FDB для коммутаторов MES53xxA;
- Добавлено логирование при приеме STP BPDU с флагом Topology Сhange;
- Добавлена информация об интерфейсе с последним принятым Topology Сhange в выводе show spanning-tree;
- Добавлена поддержка IGMP Snooping per-port Fast Leave.
Исправлено:
- Исправлена проблема с передачей трафика в VRF для юнитов стека с ролями backup и slave;
- Исправлено поведение, при котором RPVST дерево строится в запрещенных на порте VLAN;
- Исправлено зависание одного устройства из VPC пары при перезагрузке;
- Исправлена перезагрузка устройства при одновременном использовании ERPS и привязке ACL к физическому интерфейсу.
Версия ПО 6.5.0.2
Добавлено:
- Добавлена поддержка стекирования;
- Добавлены команды для вывода информации по EVPN/VXLAN;
- Добавлена возможность выбора алгоритмов работы SSH-сервера;
- Добавлена отправка SNMP trap и сообщения syslog при перезагрузке устройства по команде reload;
- Добавлена поддержка MSDP;
- Добавлена поддержка EVPN multihoming;
- Количество loopback интерфейсов увеличено до 64;
- Добавлена поддержка Multicast VXLAN;
- Добавлена поддержка IGMP static groups для PIM и IGMP-Proxy;
- Добавлена поддержка Route Target Community;
- Добавлена поддержка Symmetric IRB;
- Добавлена поддержка PIM snooping;
- Добавлена поддержка BGP в VRF;
- Добавлена поддержка OSPF в VRF;
- Добавлена поддержка статических маршрутов в VRF;
- Добавлено отображение BGP Community и Extended Community;
- Добавлена возможность настройки условия анонсирования маршрута по умолчанию в протокол BGP.
Исправлено:
- Устранена вероятность ошибочной перезагрузки в момент загрузки устройства;
- Исправлена ошибка, возникающая при удалении ACL с interface vlan;
- Исправлено отображение поля "Security level" в WEB интерфейсе;
- Исправлена проблема с изучением ARP для IP интерфейсов на Port-Channel;
- Исправлена критическая ошибка возникающая после завершения удаленной сессии по SSH;
- Исправлена ошибка при выводе show inventory;
- Исправлена ошибка при загрузке конфигурации по tftp;
- Исправлена ошибка при подключении к устройству по SSH;
- Исправлена ошибка авторизации локального пользователя при недоступности Radius сервера и задействованном методе break.
Версия ПО 6.4.1.3
Добавлено:
- Добавлена поддержка модулей SFP+ Intel FTLX8571D3BCV-IT;
- Добавлена возможность игнорировать автосогласование на портах.
Исправлено:
- Закрыт TCP-порт 8008.
Версия ПО 6.4.1.2
Добавлено:
- Добавлена возможность настройки анонсирования маршрута по умолчанию в протокол BGP;
- Реализована возможность привязки track к статическим маршрутам;
- Реализована возможность работы порта с симплексной линией связи.
Исправлено:
- Исправлена перезагрузка коммутатора в стеке при включении PVST;
- Исправлен некорректный вывод информации о загрузке CPU;
- Исправлена частая смена состояний портов в RPVST.
Версия ПО 6.4.1
Добавлено:
- Поддержка устройств MES5400-24, MES5400-48;
- Поддержка расширения протокола BGP EVPN;
- Поддержка технологии VXLAN;
- Добавлена поддержка опции 124 в DHCP запросах от устройств.
