Новинка
Гарантийное обслуживание: 12 месяцев

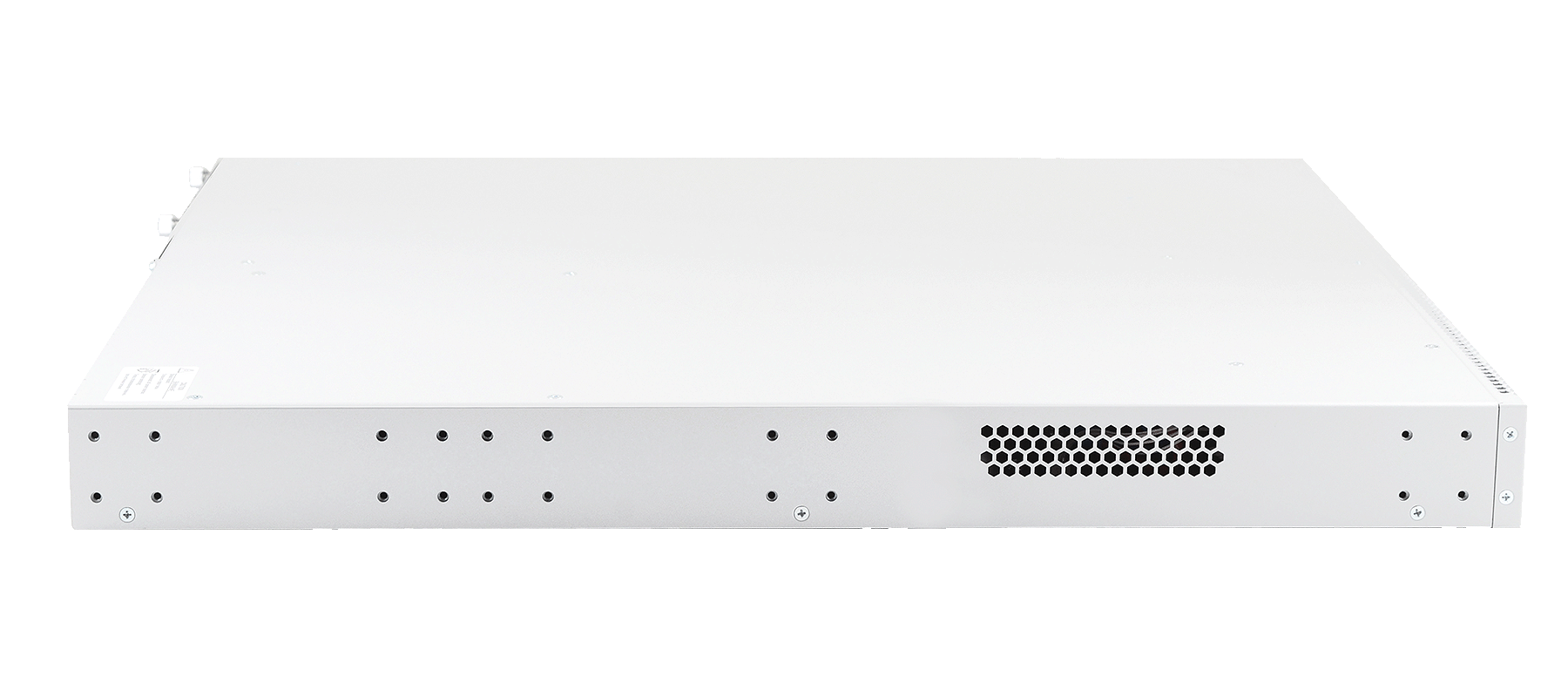

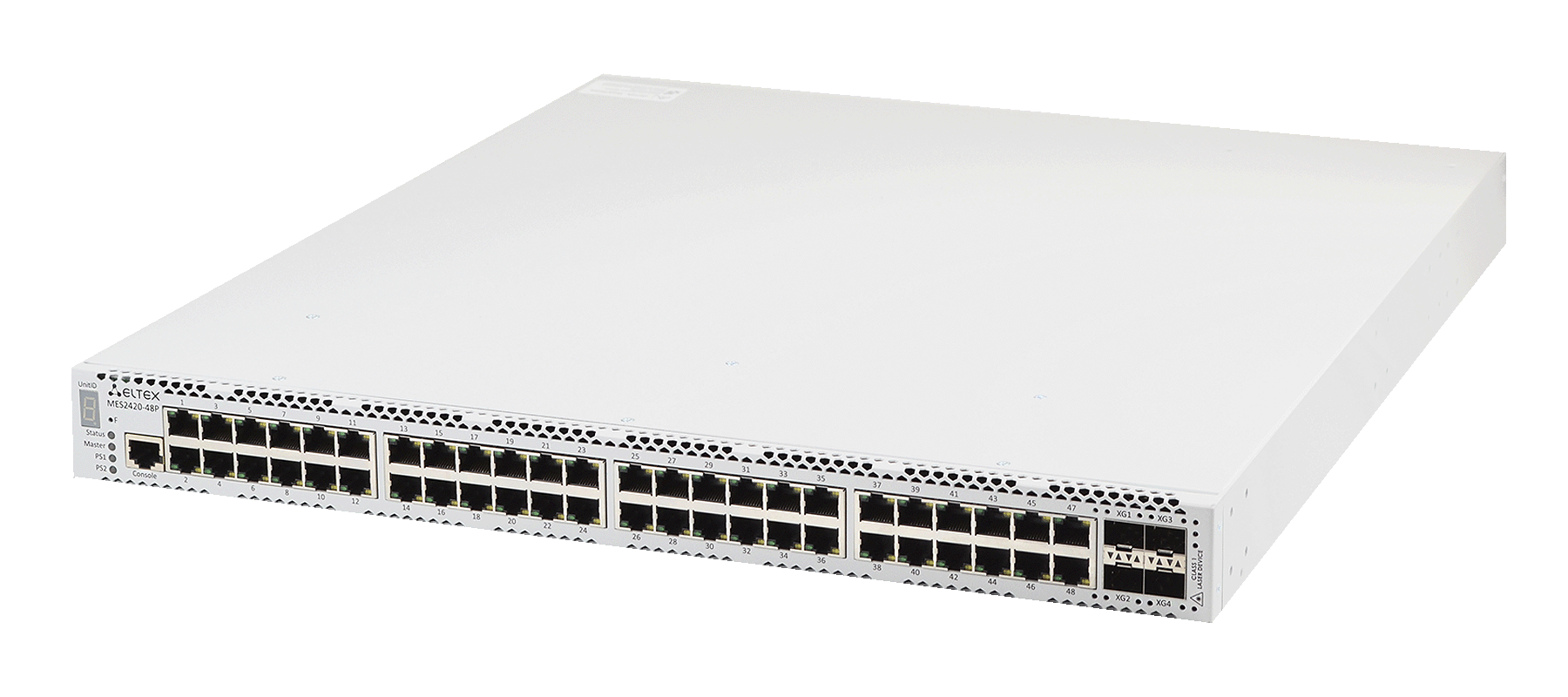

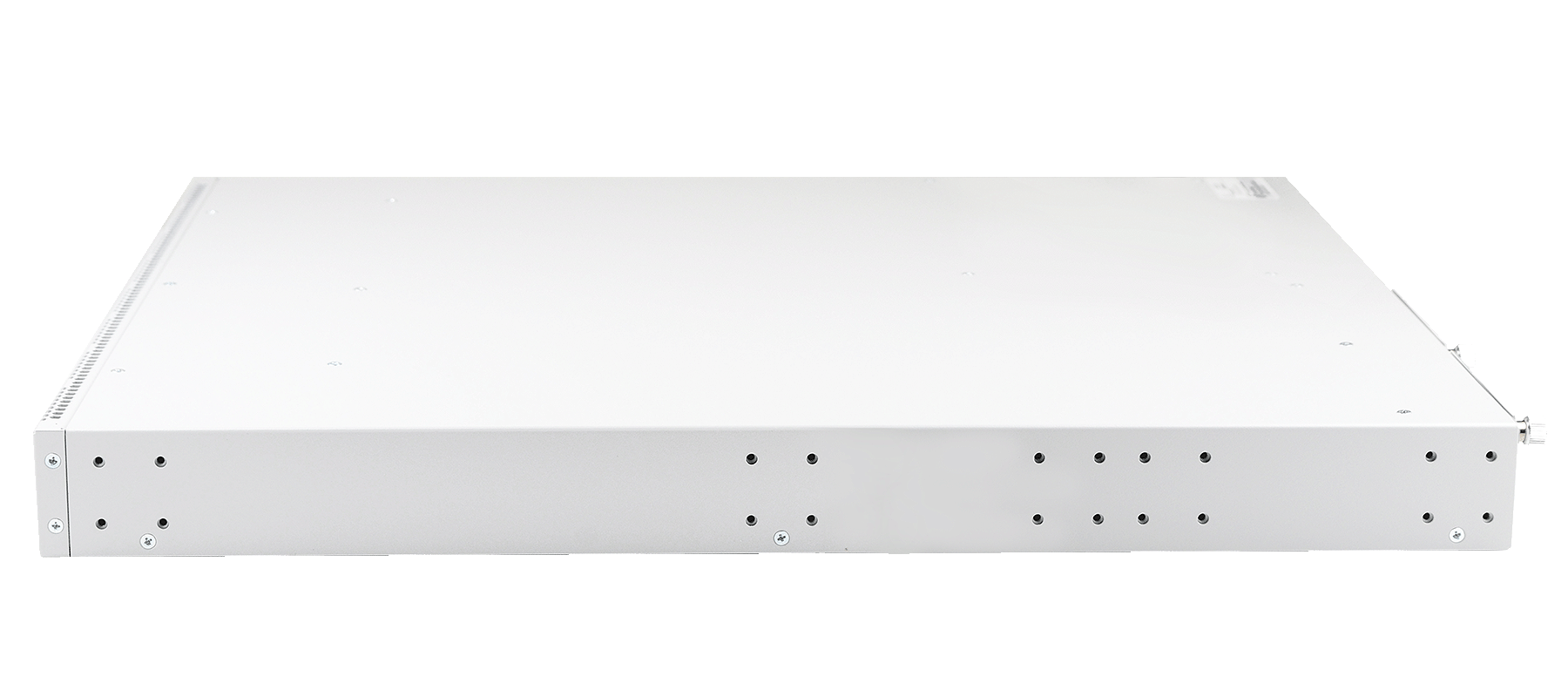

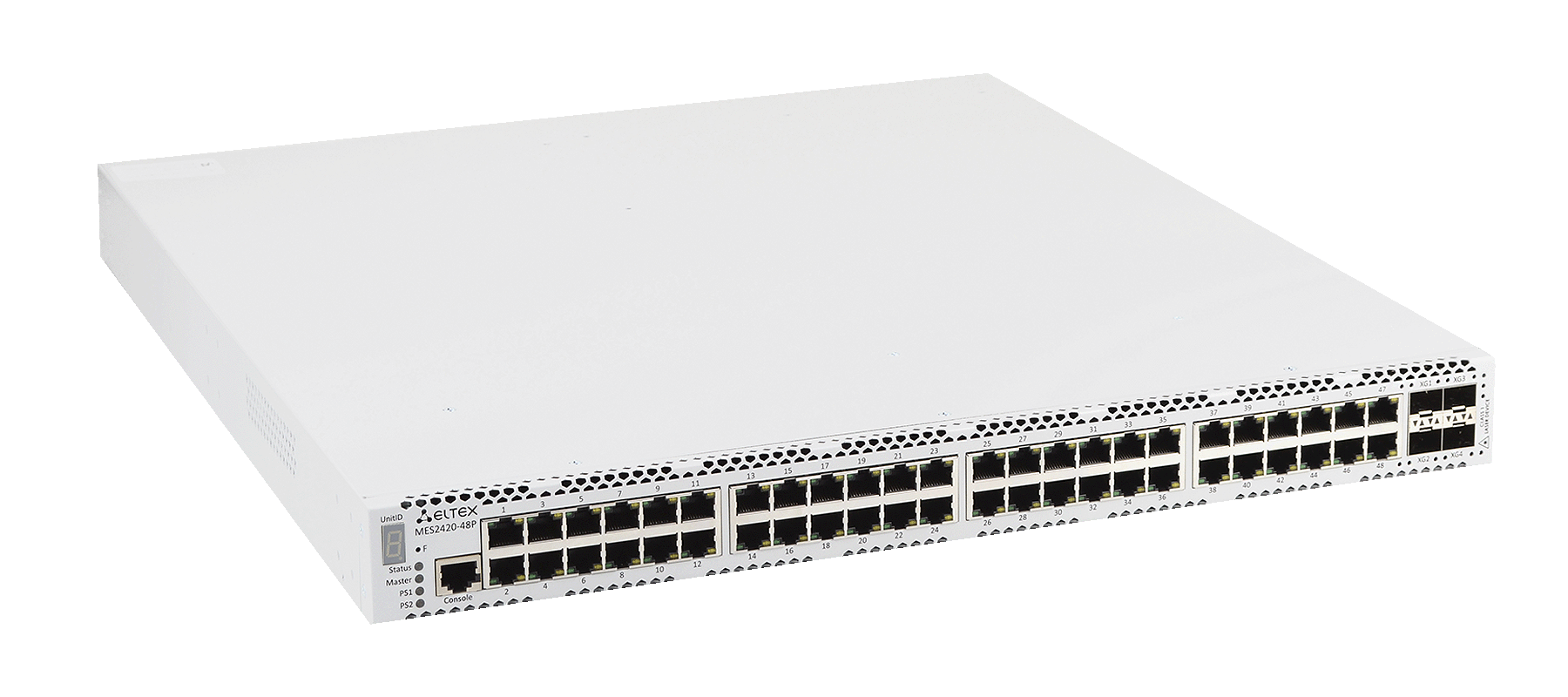

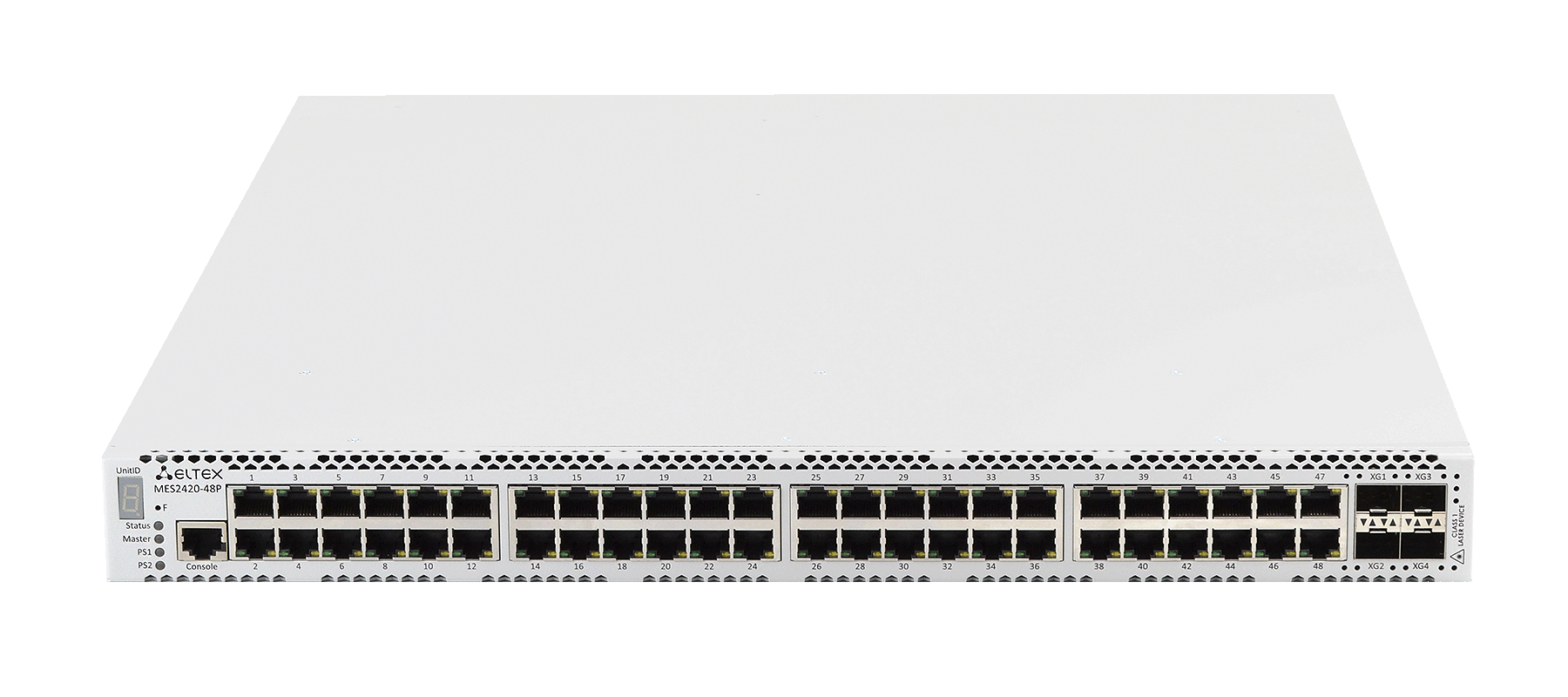

Коммутатор доступа MES2420-48P

Серийное производство
ЕРРРП (ТОРП)
ЕРРРП (ТОРП): ТКО-116/23
  • Неблокируемая коммутационная матрица
  • Расширенные функции L2
  • Поддержка Multicast (IGMP Snooping, MVR)
  • Расширенные функции безопасности (L2-L4 ACL, IP Source Guard, Dynamic ARP Inspection и др.)
Коммутаторы MES2420-48P с поддержкой PoE подключают конечных пользователей к сети крупных предприятий, предприятий малого и среднего бизнеса и к сетям операторов связи с помощью интерфейсов 1G/10G. Коммутаторы поддерживают виртуальные локальные сети, многоадресные группы рассылки и имеют расширенный набор функций безопасности.
Технические характеристики
Модули и доп. оборудование
Документы и файлы
Вопросы
Гарантийное обслуживание
Техническая поддержка
Интерфейсы
  • 10/100/1000BASE-T PoE/PoE+ - 48
  • 1000BASE-X (SFP)/10GBASE-R (SFP+) - 4
  • Консольный порт RS-232 (RJ-45) - 1
Производительность
  • Пропускная способность - 176 Гбит/с
  • Производительность на пакетах длиной 64 байта1 - 130,95 MPPS
  • Объем буферной памяти - 2 Мбайт
  • Объем ОЗУ (DDR3) - 1 Гбайт
  • Объем ПЗУ (SPI Flash) - 64 Мбайт
  • Таблица MAC-адресов - 32768
  • Количество ARP-записей - 1000
  • Таблица VLAN - 4094
  • Количество групп L2 Multicast (IGMP Snooping) - 4094
  • Количество групп L3 multicast (IGMP Proxy) - 2048
  • Количество правил SQinQ - 2048 (ingress2), 1024 (egress)
  • Количество правил MAC ACL - 766
  • Количество правил IPv4/IPv6 ACL - 640/320
  • Количество маршрутов L3 IPv4 Unicast - 1958
  • Количество маршрутов L3 IPv6 Unicast - 22
  • Количество VRRP-маршрутизаторов - 32
  • Количество L3-интерфейсов - 20 vlan, до 5 IPv4-адресов в каждом vlan, до 512 IPv6 GUA суммарно для всех vlan
  • Link Aggregation Groups (LAG) - 24 группы, до 8 портов в одном LAG
  • Качество обслуживания QoS - 8 выходных очередей на порт
  • Размер Jumbo-фрейма - Максимальный размер пакетов 12288 байт
Функции интерфейсов
  • Защита от блокировки очереди (HOL)
  • Поддержка Auto MDI/MDIX
  • Поддержка сверхдлинных кадров (Jumbo frames)
  • Управление потоком (IEEE 802.3X)
  • Зеркалирование портов (Port mirroring)
  • RSPAN
Функции при работе с МAC-адресами
  • Независимый режим обучения в каждой VLAN
  • Поддержка многоадресной рассылки (MAC Multicast Support)
  • Регулируемое время хранения MAC-адресов
  • Статические записи MAC (Static MAC Entries)
  • Отслеживание событий MAC change на портах
  • Логирование событий MAC Flapping
Поддержка VLAN
  • Поддержка Voice VLAN
  • Поддержка IEEE 802.1Q
  • Поддержка Q-in-Q
  • Поддержка GVRP
  • Поддержка Selective Q-in-Q
  • Поддержка MAC-based VLAN
  • Поддержка Protocol-based VLAN
Функции L2 Multicast
  • Поддержка профилей Multicast
  • Поддержка статических Multicast-групп
  • Поддержка IGMP Snooping v1,2,3
  • Поддержка IGMP Snooping fast-leave на основе порта
  • Поддержка функций IGMP Proxy-report
  • Поддержка IGMP Querier
  • Поддержка MVR
Функции L2
  • Поддержка протокола STP (Spanning Tree Protocol, IEEE 802.1d)
  • Поддержка протокола RSTP (Rapid Spanning Tree Protocol, IEEE 802.1w)
  • Поддержка протокола MSTP (Multiple Spanning Tree Protocol, IEEE 802.1s)
  • Поддержка протокола Rapid-PVST+
  • Поддержка STP Root Guard
  • Поддержка STP Loop Guard
  • Поддержка STP BPDU Guard
  • Поддержка BPDU Filtering
  • Поддержка Spanning Tree Fast Link option
  • Поддержка Layer 2 Protocol Tunneling (L2PT)
  • Поддержка Loopback Detection (LBD)
  • Изоляция портов
  • Поддержка Storm Control для различного трафика (broadcast, multicast, unknown unicast)
  • Поддержка ERPS (G.8032v2)
Функции L3
  • Поддержка статических IPv4-, IPv6-маршрутов
  • Поддержка протоколов динамической маршрутизации RIPv1/2, OSPFv2/3
  • Поддержка протокола VRRP

Функции Link Aggregation
  • Создание групп LAG
  • Объединение каналов с использованием LACP
  • Поддержка LAG Balancing Algorithm
Сервисные функции
  • Виртуальное тестирование кабеля (VCT)
  • Диагностика оптического трансивера
Поддержка IPv6
  • Функциональность IPv6 Host
  • Совместное использование IPv4, IРv6
Функции обеспечения безопасности
  • DHCP Snooping
  • Опция 82 протокола DHCP
  • IP Source Guard
  • Dynamic ARP Inspection (Protection)
  • Проверка подлинности на основе MAC-адреса, ограничение количества MAC-адресов, статические MAC-адреса
  • Проверка подлинности по портам на основе IEEE 802.1x
  • Guest VLAN
  • Система предотвращения DoS-атак
  • Сегментация трафика
  • Фильтрация DHCP-клиентов
  • Предотвращение атак BPDU
  • PPPoE Intermediate agent
  • DHCPv6 Snooping
  • IPv6 Source Guard
Списки управления доступом ACL
  • L2-L3-L4 ACL (Access Control List)
  • IPv6 ACL
  • ACL на основе:
    • Порта коммутатора
    • Приоритета IEEE 802.1p
    • VLAN ID
    • EtherType
    • DSCP
    • Типа IP-протокола
    • Номера порта TCP/UDP
    • Содержимого пакета, определяемого пользователем (User Defined Bytes)
Основные функции качества обслуживания (QoS) и ограничения скорости
  • Ограничение скорости на портах (shaping, policing)
  • Поддержка класса обслуживания IEEE 802.1p
  • Обработка очередей по алгоритмам Strict Priority/Weighted Round Robin (WRR)
  • Классификация трафика на основании ACL
  • Назначение меток CoS/DSCP на основании ACL
  • Перемаркировка меток DSCP в CoS
  • Перемаркировка меток CoS в DSCP
  • Назначение VLAN на основании ACL
ОАМ
  • IEEE 802.3ah, Ethernet OAM
  • IEEE 802.3ah Unidirectional Link Detection (UDLD) — протокол обнаружения однонаправленных линков
Основные функции управления
  • Загрузка и выгрузка конфигурационного файла по TFTP/SFTP
  • Автоматическое резервирование (backup) файла конфигурации по TFTP/SFTP
  • Протокол SNMP
  • Интерфейс командной строки (CLI)
  • Web-интерфейс
  • Syslog
  • SNTP (Simple Network Time Protocol)
  • Traceroute
  • LLDP (IEEE 802.1ab) + LLDP MED
  • Возможность обработки трафика управления с двумя заголовками IEEE 802.1Q
  • Поддержка авторизации вводимых команд с помощью сервера TACACS+
  • Поддержка IPv4/IPv6 ACL для управления устройством
  • Управление доступом к коммутатору – уровни привилегий для пользователей
  • Блокировка интерфейса управления
  • Локальная аутентификация
  • Фильтрация IP-адресов для SNMP
  • Клиент RADIUS, TACACS+ (Terminal Access Controller Access Control System)
  • Клиент Telnet, клиент SSH
  • Сервер Telnet, сервер SSH
  • Поддержка макрокоманд
  • Журналирование вводимых команд по протоколу TACACS+
  • Автоматическая настройка DHCP
  • DHCP Relay (поддержка IРv4)
  • DHCP Relay Option 82
  • Сервер DHCP
  • Добавление тега PPPoE Circuit-ID
  • Flash File System
  • Команды отладки
  • Механизм ограничения трафика в сторону CPU
  • Шифрование пароля
  • Ping (поддержка IPv4/IPv6)
  • Поддержка статических маршрутов IPv4/IPv6
  • Поддержка двух версий файлов конфигурации
Функции мониторинга
  • Статистика интерфейсов
  • Поддержка мониторинга загрузки CPU по задачам и очередям
  • Мониторинг загрузки оперативной памяти (RAM)
  • Мониторинг температуры
  • Мониторинг TCAM
Стандарты MIB/IETF
  • RFC 1065, 1066, 1155, 1156, 2578 MIB Structure
  • RFC 1212 Concise MIB Definitions
  • RFC 1213 MIB II
  • RFC 1215 MIB Traps Convention
  • RFC 1493, 4188 Bridge MIB
  • RFC 1157, 2571-2576 SNMP MIB
  • RFC 1901-1908, 3418, 3636, 1442, 2578 SNMPv2 MIB
  • RFC 2465 IPv6 MIB
  • RFC 2737 Entity MIB
  • RFC 4293 IPv6 SNMP Mgmt Interface MIB
  • Private MIB
  • RFC 1398, 1643, 1650, 2358, 2665, 3635 Ether-like MIB
  • RFC 2668 802.3 MAU MIB
  • RFC 2674, 4363 802.1p MIB
  • RFC 2233, 2863 IF MIB
  • RFC 2618 RADIUS Authentication Client MIB
  • RFC 4022 MIB для TCP
  • RFC 4113 MIB для UDP
  • RFC 3289 MIB для Diffserv
  • RFC 2620 RADIUS Accounting Client MIB
  • RFC 768 UDP
  • RFC 791 IP
  • RFC 792 ICMPv4
  • RFC 2463, 4443 ICMPv6
  • RFC 793 TCP
  • RFC 2474, 3260 Определение поля DS в заголовке IPv4 и IPv6
  • RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol (EAP)
  • RFC 2571, RFC 2572, RFC 2573, RFC 2574 SNMP
  • RFC 826 ARP
  • RFC 854 Telnet
  • МЭК 61850
Физические параметры и параметры окружающей среды
  • Питание:
    • 100–240 В AC, 50–60 Гц
    • 36–72 В DC
    • До двух ис- точников питания с возможностью горячей замены
  • Максимальная потребляемая мощность (с учетом нагрузки PoE): 1600 Вт
  • Бюджет PoE: 1450 Вт
  • Тепловыделение - 160 Вт
  • Аппаратная поддержка Dying Gasp - нет
  • Рабочая температура окружающей среды - от -10 до +50 °С
  • Температура хранения - от -40 до +70 °С
  • Рабочая влажность - не более 80%
  • Охлаждение активное, 4 вентилятора
  • Исполнение - 19", 1U
  • Размеры (ШxВxГ) - 430x44x490 мм
  • Масса - 9,55 кг

Значения указаны для односторонней передачи
Mac-based vlan и SQinQ используют общие аппаратные ресурсы
Блоки питания (не входят в базовую комплектацию)

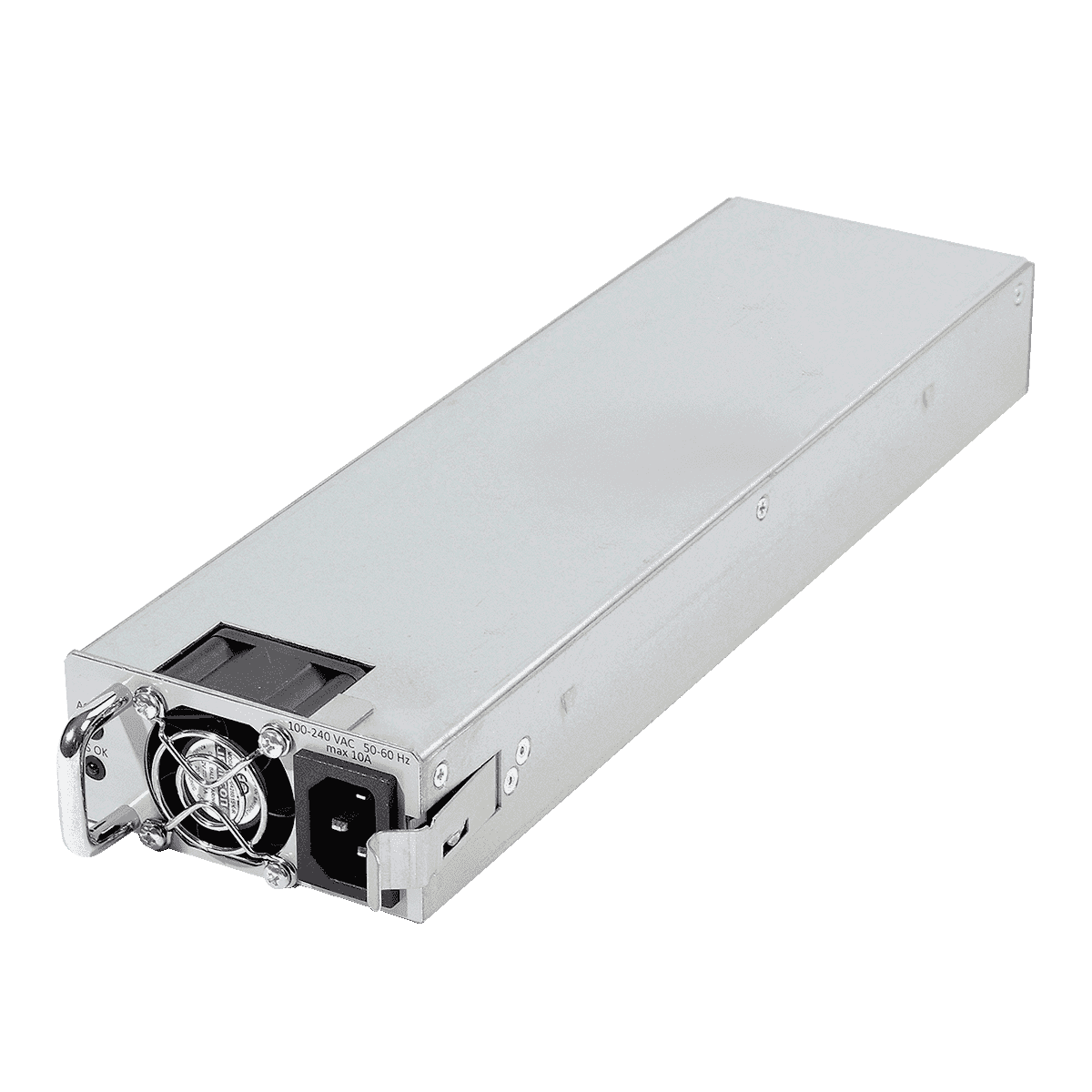

PM950-220/56 Модуль питания PM950-220/56, 100-240 В AC, 950 Вт

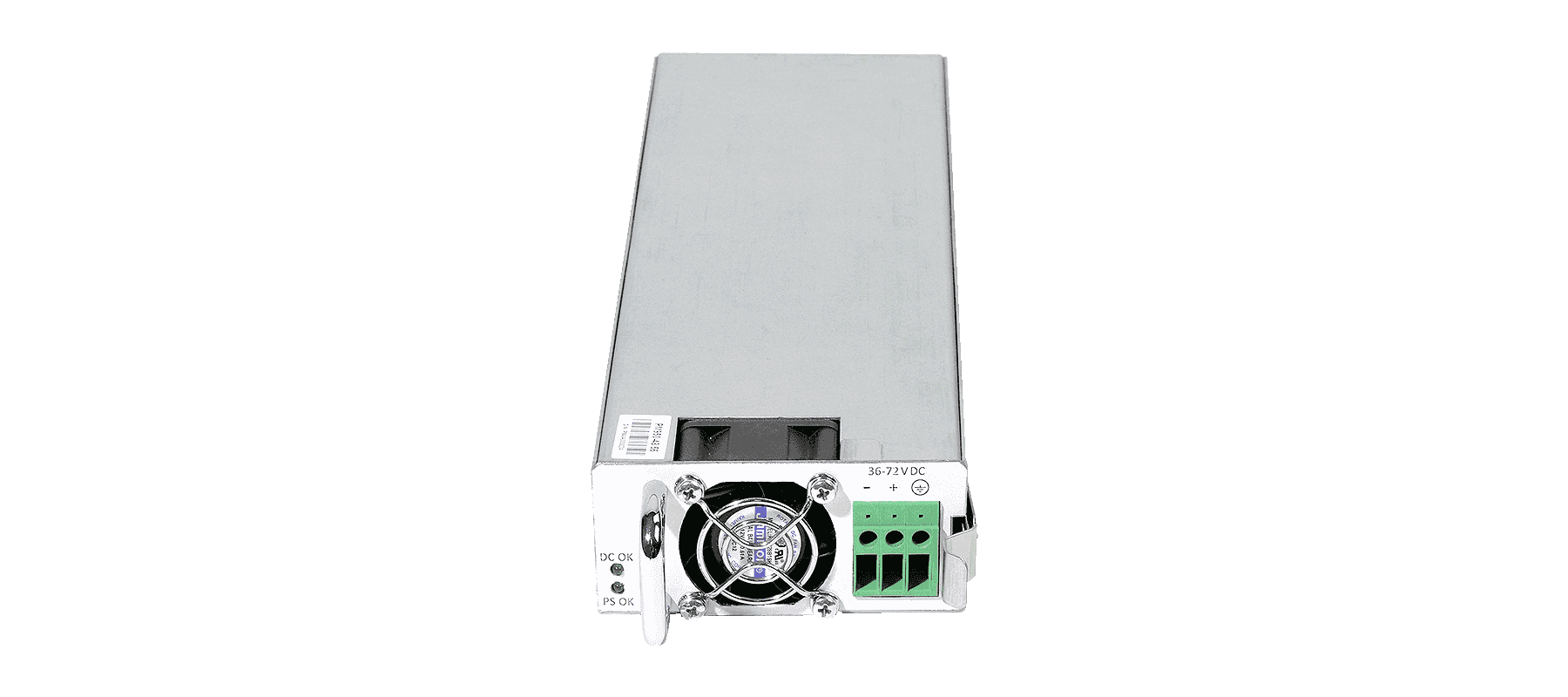

PM950-48/56 PM950-48/56, 48 В DC, 950 Вт

Eltex не является производителем SFP-модулей. Все SFP-модули, поставляемые компанией, являются продукцией партнеров Eltex.
Предлагаемые трансиверы прошли необходимые тесты, гарантирующие полную совместимость с оборудованием Eltex.

    SFP-модули (не входят в базовую комплектацию)
 1 волокно

Part Number

 SFP 1,25 GE модуль, 3 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM

FH-SB3512CDS3 / FH-SB5312CDS3

 SFP 1,25 GE модуль, 3 км, SM, 1 волокно, комплект TX/RX 1310/1550 LC, DDM

FH-SB3512CDL3 / FH-SB5312CDL3

 SFP 1,25 GE модуль, 20 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM

FH-SB3512CDS20 / FH-SB5312CDS20

 SFP 1,25 GE модуль, 20 км, SM, 1 волокно, комплект TX/RX 1310/1550 LC, DDM

FH-SB3512CDL20 / FH-SB5312CDL20

 SFP 1,25 GE модуль, 20 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM, INDUSTRIAL

FH-SB3512IDS20 / FH-SB5312IDS20

 SFP 1,25 GE модуль 40 км, SM, 1 волокно, комплект TX/RX 1310/1550 LC, DDM

FH-SB3512CDL40 / FH-SB5312CDL40

 SFP 1,25 GE модуль 40 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM

FH-SB3512CDS40 / FH-SB5312CDS40

 SFP 1,25 GE модуль 80 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC, DDM

FH-SB4512CDL80 / FH-SB5412CDL80

 SFP 1,25 GE модуль 80 км, SM, 1 волокно, комплект TX/RX 1490/1550 SC, DDM

FH-SB4512CDS80 / FH-SB5412CDS80

 SFP 1,25 GE модуль 120 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC, DDM

FH-SB4512CDL120 / FH-SB5412CDL120

 SFP 1,25 GE модуль 120 км, SM, 1 волокно, комплект TX/RX 1490/1550 SC, DDM

FH-SB4512CDS120 / FH-SB5412CDS120

 SFP 1,25 GE модуль 160 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC DDM

FH-SB4512CDL160 / FH-SB5412CDL160

 2 волокна
 SFP 1,25 GE модуль 550м, MM, 2 волокна, 850 nm,  LC,  DDM

FH-S8512CDL05

 SFP 1,25 GE модуль 2км, ММ, 2 волокна, 1310 nm, LC, DDM

FH-S3112CDL2

 SFP 1.25 GE модуль 20 км, SM, 2 волокна, 1310 nm, LC, DDM

FH-S3112CDL20

SFP 1,25 GE модуль 40 км, SM, 2 волокна, 1310 nm, LC, DDM

FH-S3112CDL40
 SFP 1.25 GE модуль 80 км, SM, 2 волокна, 1550 nm, LC, DDM

FH-S5512CDL80

 SFP 1.25 GE модуль 120 км, SM, 2 волокна, 1550 nm, LC, DDM

FH-S5512CDL120

 SFP 1.25 GE модуль 160 км, SM, 2 волокна, 1550 nm, LC, DDM

FH-S5512CDL160

SFP+
 1 волокно
 SFP+ 10GE модуль 3 км, SM, 1 волокно, комплект TX/RX 1310/1310 LC, DDM

FH-SPB311TCDL3

 SFP+ 10GE модуль 20 км, SM, 1 волокно, комплект TX/RX 1330/1270 LC, DDM

FH-SPB231TCDL20 / FH-SPB321TCDL20

 SFP+ 10GE модуль 40 км, SM, 1 волокно, комплект TX/RX 1330/1270 LC, DDM

FH-SPB231TCDL40 / FH-SPB321TCDL40

 SFP+ 10GE модуль 60 км, SM, 1 волокно, комплект TX/RX 1330/1270 LC, DDM

FH-SPB231TCDL60 / FH-SPB321TCDL60

 SFP+ 10GE модуль 80 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC, DDM

FH-SPB451TCDL80 / FH-SPB541TCDL80

 SFP+ 10GE модуль 100 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC, DDM

FH-SPB451TCDL100 / FH-SPB541TCDL100
 2 волокна
 SFP+ 10GE модуль, 0.3 км, MM, 2 волокна, 850 nm, LC, DDM

FH-SP851TCDL03

 SFP+ 10GE модуль, 20 км, SM, 2 волокна, 1310 nm, LC, DDM

FH-SP311TCDL20

 SFP+ 10GE модуль, 40 км, SM, 2 волокна, 1550 nm, LC, DDM

FH-SP551TCDL40

 SFP+ 10GE модуль, 80 км, SM, 2 волокна, 1550 nm, LC, DDM

FH-SP551TCDL80

 SFP+ 10GE модуль, 100 км, SM, 2 волокна, 1550 nm, LC, DDM

FH-SP551TCDL100

SFP/SFP+ трансиверы с интерфейсом RJ-45
 SFP трансивер 10/100/1000 BASE-T

FH-ST2

 SFP+ трансивер 10GBASE-Т

FH-10SFP-T

SFP+ Direct Attach Cable
 SFP+ Direct attach cable, 10G, 1m

FH-DP1T30SS01

 SFP+ Direct attach cable, 10G, 2m

FH-DP1T30SS02

SFP+ Direct attach cable, 10G, 3m

FH-DP1T30SS03

SFP+ Direct attach cable, 10G, 5m

FH-DP1T30SS05
Жизненный цикл продукции ELTEX
В разработке
1
Предсерийное производство
2
Серийное производство
3
Серийный выпуск завершен
4
Продажа окончена
5
Поддержка окончена
6
На любое оборудование Eltex предоставляется гарантийное обслуживание сроком на 12 месяцев независимо от стадии жизненного цикла устройства. Начинается такое обслуживание со дня передачи оборудования Заказчику.

В течение гарантийного срока Eltex безвозмездно проводит диагностику и ремонт, а также осуществляет замену оборудования, если устранить неисправность невозможно. Срок устранения неполадок составляет не более 45 календарных дней.

Вы можете приобрести сертификат и продлить гарантийное обслуживание от 2 до 5 лет.
Срок действия сертификата Цена (% от стоимости оборудования)
Продление гарантийного обслуживания до 2 лет 15%
Продление гарантийного обслуживания до 3 лет 25%
Продление гарантийного обслуживания до 5 лет 40%

    Гарантийное обслуживание не производится, если:
  • неисправность возникла вследствие механического повреждения;
  • внутрь оборудования попали посторонние предметы, вещества, жидкости, насекомые и т.д.;
  • не соблюдались правила и условия эксплуатации;
  • предпринимались попытки самостоятельного ремонта оборудования.

С регламентом гарантийного обслуживания можно ознакомиться на странице

    Чтобы получить гарантийное обслуживание оборудования Eltex, обращайтесь в коммерческий отдел по телефонам:
  • +7 (383) 274-10-01
  • +7 (383) 274-48-48

Или отправляйте заявку по электронной почте: remont@eltex-co.ru

Техническая поддержка поможет в решении возникшей проблемы с любым оборудованием Eltex, а также проконсультирует по вопросам его работы.

    Выбирайте тот режим обслуживания, который вам подходит:
  • Сертификат стандартной технической поддержки 8х5 (поддержка оказывается 8 часов в день, с 10:00 до 18:00 по Новосибирскому времени, по рабочим дням — 5 дней в неделю, кроме выходных и праздничных дней);
  • Сертификат расширенной технической поддержки 24х7 (поддержка оказывается двадцать четыре часа в день семь дней в неделю).

Eltex предоставляет технические консультации по оборудованию, о способах и методах устранения неисправностей, а также выполняет запросы на предоставление новых версий ПО.

С регламентом технической поддержки можно ознакомиться на странице.

    Чтобы получить подробную информацию об условиях технической поддержки, обращайтесь в коммерческий отдел по телефонам:
  • +7 (383) 274-10-01
  • +7 (383) 274-48-48

Помогите сделать
сайт лучше
